带轮毂定位结构的外啮合直齿传动件

项目分类:齿轮 发布时间:2026-06-01 ID:1171677
  • 带轮毂定位结构的外啮合直齿传动件
  • 带轮毂定位结构的外啮合直齿传动件
  • 带轮毂定位结构的外啮合直齿传动件

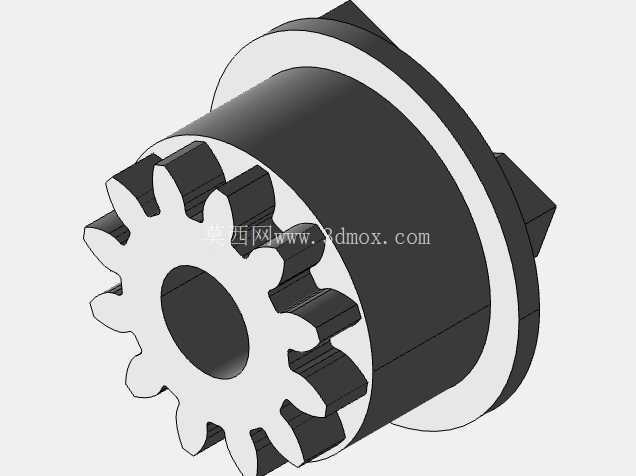

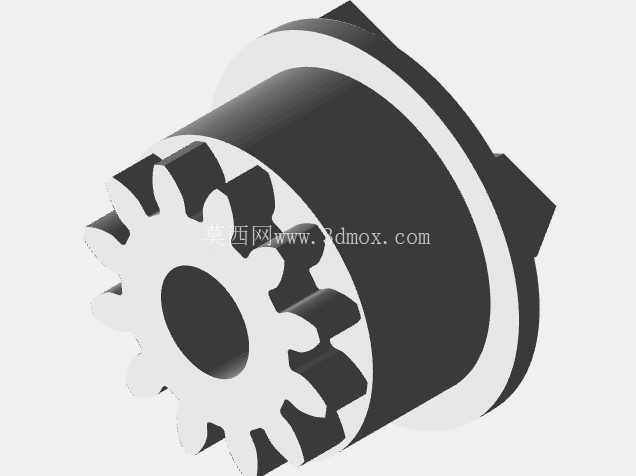

  这款带轮毂定位结构的外啮合直齿传动件,是机械传动系统里承担扭矩传递、转速匹配功能的核心基础部件,日常在中小功率的传动场景中出镜率极高,从轻工输送设备的动力传递单元,到小型机床的进给传动支路,再到压铸生产线上的辅助传动工位,都能见到这类结构的应用。不同于常规的薄型片齿轮,这款传动件在齿圈一侧延伸出了带同轴内孔的筒状轮毂结构,设计初衷是为了提升与传动轴的配合长度,降低传动过程中齿圈受到径向载荷时的偏摆幅度,避免短轴配合下容易出现的齿面局部偏载、磨损加剧问题。

  从结构细节来看,齿部采用标准渐开线齿形设计,齿顶与齿根的过渡圆角做了适配铸造工艺的放大处理,避免铸造毛坯在齿根位置出现应力集中导致的成型缺陷,也给后续的精加工工序预留了足够的加工余量,不需要在毛坯阶段就做出极高的尺寸精度,适配铸造模批量生产的工艺特性。轮毂部分的内孔为光孔设计,实际装配时可以根据配套轴的加工精度选择键连接或者过盈配合的安装方式,轮毂外圆与齿圈的同轴度公差在设计时控制在IT7级区间,既不会因为公差过严提升铸造和后续机加工的成本,也能保证装配后齿圈的径向跳动量满足常规传动的精度要求,不会出现啮合过程中齿侧间隙忽大忽小、传动噪音超标的问题。

  齿圈的端面做了平齐处理,没有额外的减重槽或者凸台结构,一方面是简化铸造模具的结构,降低模具加工和脱模的难度,另一方面也方便装配时调整齿轮的轴向位置,通过轴用挡圈或者轴肩就能完成轴向定位,不需要额外加工定位卡槽。在实际应用场景中,这类齿轮通常搭配同模数的直齿轮组成定轴传动轮系,传递的扭矩范围覆盖10N·m到80N·m的中小功率区间,适合转速不超过1500r/min的平稳传动工况,如果是有冲击载荷的场景,只需要在后续机加工时对齿面做高频淬火处理,提升齿面硬度就能满足使用要求。设计这类齿轮的铸造毛坯时,首先要确定的是轮毂的轴向长度,通常轮毂长度要达到内孔直径的1.2到1.5倍,才能保证和轴的配合稳定性,避免传动过程中出现轮毂开裂、配合松动的问题;其次是齿部的加工余量预留,铸造毛坯的齿厚要比最终成品尺寸大1.5mm到2mm,给后续的滚齿或者插齿工序留够加工量,同时要考虑铸造过程中的收缩率,根据选用的铸造材质调整模具的齿形放大系数,保证毛坯冷却后齿形的尺寸偏差在可加工范围内。

  安装边界方面,这款齿轮的最大外缘由齿顶圆直径决定,装配时要保证相邻啮合齿轮的中心距偏差控制在±0.05mm以内,轴向安装空间需要预留出轮毂长度加上两侧挡圈的安装间隙,通常比齿轮整体轴向长度多3mm到5mm即可,不需要额外预留过大的操作空间。齿面的受力方向沿着齿宽方向均匀分布,因为轮毂的支撑长度足够,即使是长期单向传动的场景,也不会出现齿圈倾斜导致的轮齿断齿问题。另外,齿轮背部的几个凸台结构,是铸造模具的顶杆位置预留的工艺凸台,后续机加工时可以根据装配需求铣平,也可以保留作为轴向定位的辅助支撑面,不会影响齿轮的正常传动功能。这类结构的齿轮因为采用铸造工艺做毛坯,相比直接用圆钢加工的齿轮,能节省40%左右的原材料成本,同时生产效率更高,适合批量配套的设备生产场景,在传动载荷平稳、转速适中的通用机械设备里,是性价比极高的传动部件选择。
