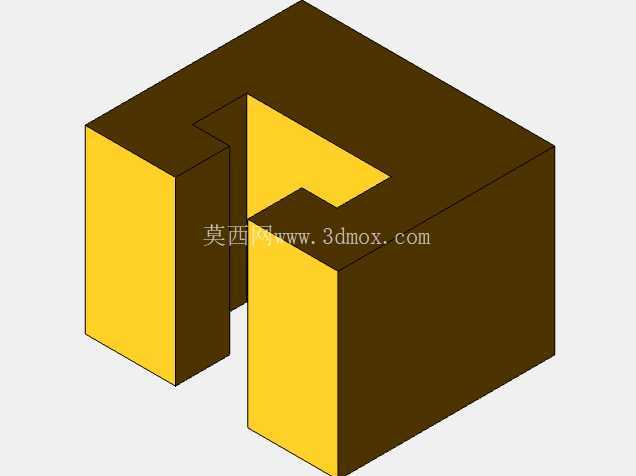

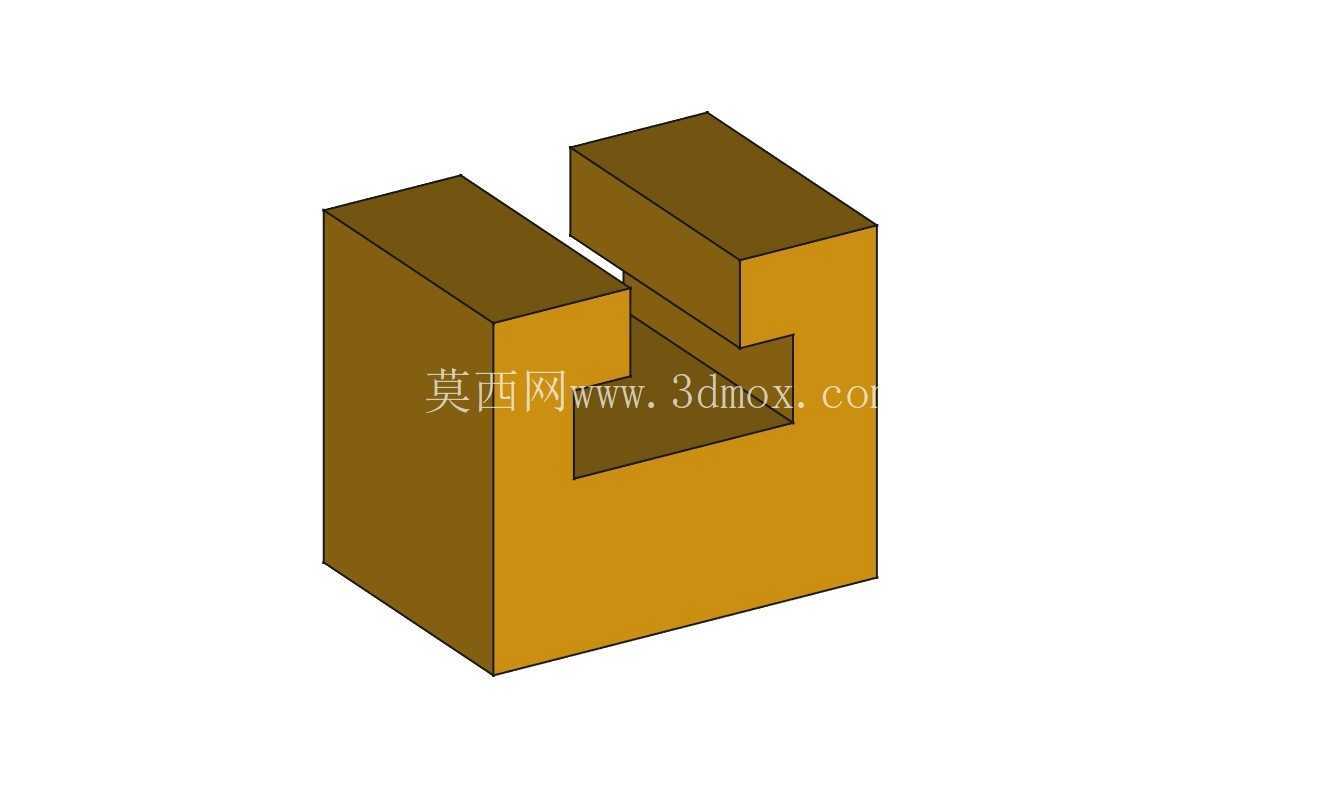

模块化联锁机械块结构设计方案

在自动化生产线的工位定位、工装夹具的快换对接、小型设备的模组拼接场景中，这类联锁机械块是实现无额外紧固件快速锁止的核心基础构件。不同于常规的螺栓紧固或插销限位结构，该构件采用一体化块式设计，将公母联锁的配合特征直接集成在单体块体上，不需要额外加装锁止销、弹簧等附属零件，就能实现相邻模块的精准对位与刚性锁止，大幅降低模组拼接时的零件管理成本与装配耗时。

从实际使用场景来看，这类联锁块常被应用在柔性工装平台的模组搭建、小型输送线的段间快速对接、模块化夹具的单元拼接环节，尤其是在需要频繁调整工位布局、更换工装模组的生产场景中，不需要额外准备紧固件与安装工具，仅依靠块体自身的凹凸配合特征，就能完成相邻组件的定位与锁止，配合到位后可承受常规的轴向与径向载荷，不会出现模组错位、松脱的问题。

设计过程中，首先要明确联锁配合的行程与锁止深度，块体主体采用方正的立方体基础外形，方便在安装基座上通过T型槽或压块完成固定，安装边界上预留的平面基准可直接与安装面贴合，不需要额外加工定位沉台，降低基座的加工难度。块体上开设的凹型槽与对应凸起的配合公差按照IT7级精度控制，既保证拼接时的顺畅对位，不会出现卡滞，又能将配合间隙控制在0.02mm以内，满足多数工装与模组对接的定位精度要求。配合面的导入端设计有微小的倒角，在对接时即使存在1mm以内的位置偏差，也能通过倒角的导向作用滑入配合位，降低现场装配的对位难度。

从功能特性上看，该联锁块采用对称式的配合特征设计，单个块体既可以作为公端嵌入相邻块的凹槽，也可以作为母端容纳另一块的凸起，不需要区分公件母件，在批量搭建模组时可以任意组合拼接，不会出现零件不匹配的问题。锁止状态下，配合面的接触面积占块体对接面的60%以上，载荷可以均匀分布在整个配合面上，不会出现局部应力集中导致的块体变形，常规工况下可承受不低于500N的横向剪切力，满足多数轻型工装与模组的连接强度要求。块体的非配合面均设计为平整基准面，既可以作为安装时的定位基准，也可以在拼接完成后作为其他附件的安装面，拓展使用场景。

尺寸设计上，块体的整体外形采用等比例的方正结构，长宽高尺寸按照通用模组的安装模数设定，可直接适配市面上多数工业铝型材框架、柔性工装平台的安装孔位，不需要额外加工转接板。凹槽的深度与凸起的高度保持一致，拼接完成后相邻块体的表面完全齐平，不会出现凸起或凹陷，避免在后续使用中积灰、干涉其他运动部件的运行。所有棱边均做了0.5mm的倒钝处理，既避免安装时划伤操作人员，也能消除加工过程中产生的毛刺飞边，提升零件的外观质量与装配安全性。

在结构强度校核环节，针对配合面的剪切应力、块体根部的弯曲应力都做了对应的受力仿真，确认在额定载荷下块体的最大变形量不超过0.01mm，不会因为长期反复拆装出现配合面磨损、锁止松动的问题。同时这种一体化的块体结构可以采用多种加工工艺成型，小批量制作时可以直接通过铣削加工完成，大批量生产时可以采用精密铸造工艺成型，降低零件的制造成本，适配不同的生产批量需求。不同于需要定期维护的弹性锁止结构，该联锁块没有活动部件，长期使用不需要加注润滑油、更换弹性零件，维护成本几乎为零，适合在高节拍、长时间运行的生产场景中使用。
