适配8KG线轴的模块化抽拉式存储结构

　　在桌面级FDM3D打印的日常作业场景中，耗材线轴的闲置收纳与零散工具、打印配件的分类存放一直是工作室工位整理的痛点，常规的成品收纳盒要么尺寸无法匹配大克重线轴的占位，要么分隔结构固定，无法根据不同尺寸的耗材、工具灵活调整，不少从业者会选择将用完的空线轴直接丢弃，或是零散堆放在工位角落，既占用操作空间，也容易造成小零件丢失、耗材受潮等问题。这套抽拉式存储结构，正是基于闲置8KG细丝线轴的外形尺寸做的适配改造，把原本仅用于缠绕耗材的线轴本体，转化为可抽拉的抽屉式存储载体，充分挖掘空线轴的剩余利用价值，适配工作室、小型加工工位的零散物件收纳需求。

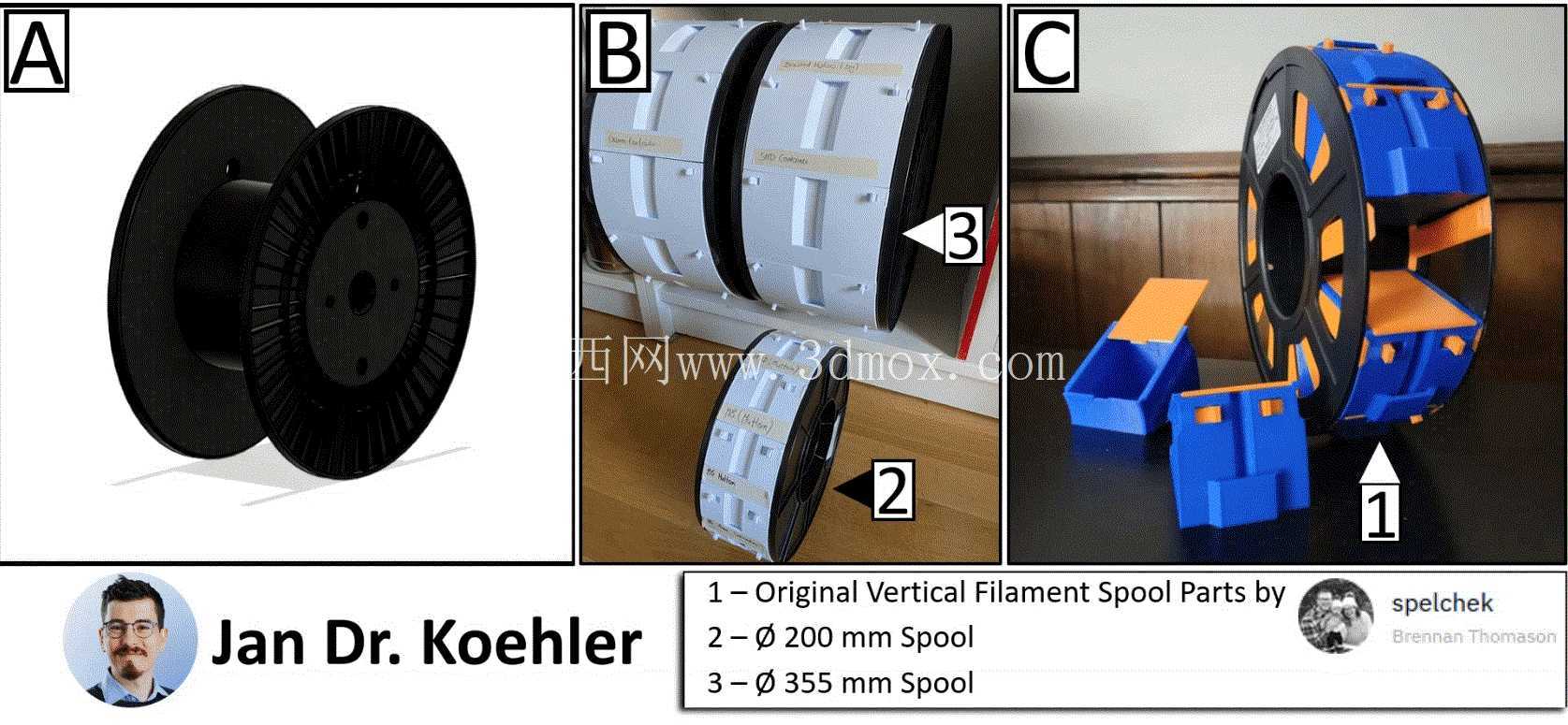

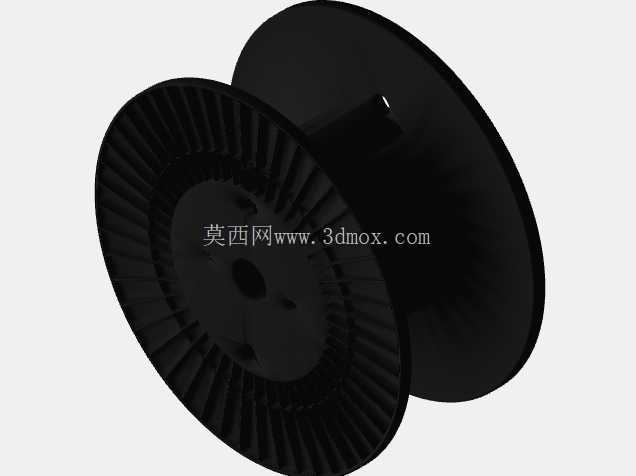

　　从结构适配性来看，这套存储结构完全匹配直径355mm的8KG规格细丝线轴，同时也向下兼容直径200mm的常规小线轴，针对打印幅面在250x250mm的主流桌面级3D打印机，整套结构做了分体式拆分设计，拆分为左托架、左臂右托架、镜面对称的右托架、镜面对称的右臂几个独立模块，不需要大尺寸打印设备就能完成所有零件的制作，打印完成后可通过卡扣结构快速拼接成完整的支撑框架，不需要额外的金属紧固件辅助固定，安装边界灵活，既可以壁挂安装在工位侧方的墙面上，也可以直接放置在工作台面作为桌面收纳单元使用，不会占用过多的操作空间。

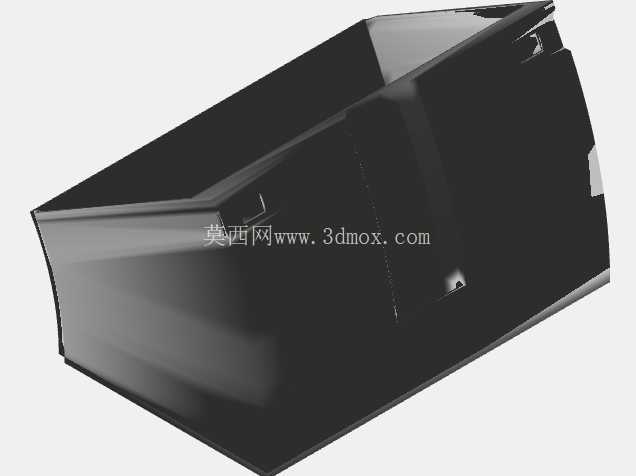

　　整套存储系统一共由12个独立的抽拉抽屉组成，每个抽屉单元都以空线轴为基础载体，在线轴的基础上加装抽拉限位结构与前端挡片，抽拉过程中不会出现脱落、卡滞的问题，抽屉内部没有做固定的分隔，使用者可以根据存放物件的尺寸自行调整内部分隔，既可以存放电机、容器类的偏大尺寸零件，也可以收纳螺丝、喷嘴、锉刀等小型工具与打印配件，完全模块化的结构设计支持使用者根据自身的收纳需求，自由增减抽屉单元的数量，也可以将多组框架拼接组合，扩展成更大容量的存储系统。从实际使用的角度出发，这套结构的设计没有做多余的外观装饰，所有的结构加强筋都设置在受力的托架连接位置，保证长期承重使用不会出现形变，抽拉的阻尼感经过适配调整，既不会因为过松导致抽屉自行滑出，也不会因为过紧造成抽拉卡顿，针对线轴本身的圆柱形外形，托架上做了对应的弧形定位槽，线轴放入后不会出现转动、移位的问题，前端的挡片刚好覆盖线轴的侧面开口，避免存放的小零件从线轴的缝隙中掉落。

　　相比常规的3D打印收纳盒，这套结构最大的优势在于充分利用了废弃耗材线轴的原有结构，不需要打印整个抽屉的筒体部分，只需要制作支撑框架与抽拉限位、挡片类的小零件，就能完成整套收纳系统的制作，大幅减少了打印材料的消耗，同时也解决了大克重空线轴难以回收、丢弃浪费的问题，对于经常使用大卷耗材的3D打印工作室、个人创客来说，不需要额外采购成品收纳装置，利用日常产生的空线轴就能搭建适配自身工位的存储系统，存放不同类型的工具、配件与备用耗材，让工位的物件摆放更加规整，减少找零件、找工具的时间损耗，提升日常作业的效率。在结构细节上，所有的拼接位置都做了导向倒角设计，安装时不需要额外的工具辅助，徒手就能完成整套框架的组装，托架与墙面或桌面的固定位置预留了标准的安装孔位，可以适配常规的自攻螺丝进行固定，保证整体结构的稳定性，即使装满零件也不会出现倾斜、掉落的问题，抽拉抽屉的前端挡片上预留了标签粘贴位置，使用者可以根据每个抽屉的存放内容粘贴标识，进一步提升物件查找的效率。
