佩卡系列异形端盖铸造用成型结构

　　在商用车底盘配套铸件的生产场景里，这类异形端盖结构是佩卡系列车型气路单元的核心密封承载件，日常作业中需要承受持续的管路振动、温差形变以及密封面的压合载荷，其成型质量直接决定气路系统的密封可靠性，一旦出现铸造缩孔、尺寸偏差，很容易引发管路漏气、总成提前失效的问题。从结构设计逻辑来看，这个零件没有采用常规的圆形端盖构型，而是结合安装空间的边界限制，将主体设置为半圆柱与直边段结合的异形轮廓，直边段对应安装支架的贴合面，半圆柱段则避让周边的线束固定卡扣与管路走向，避免装车后出现运动干涉。

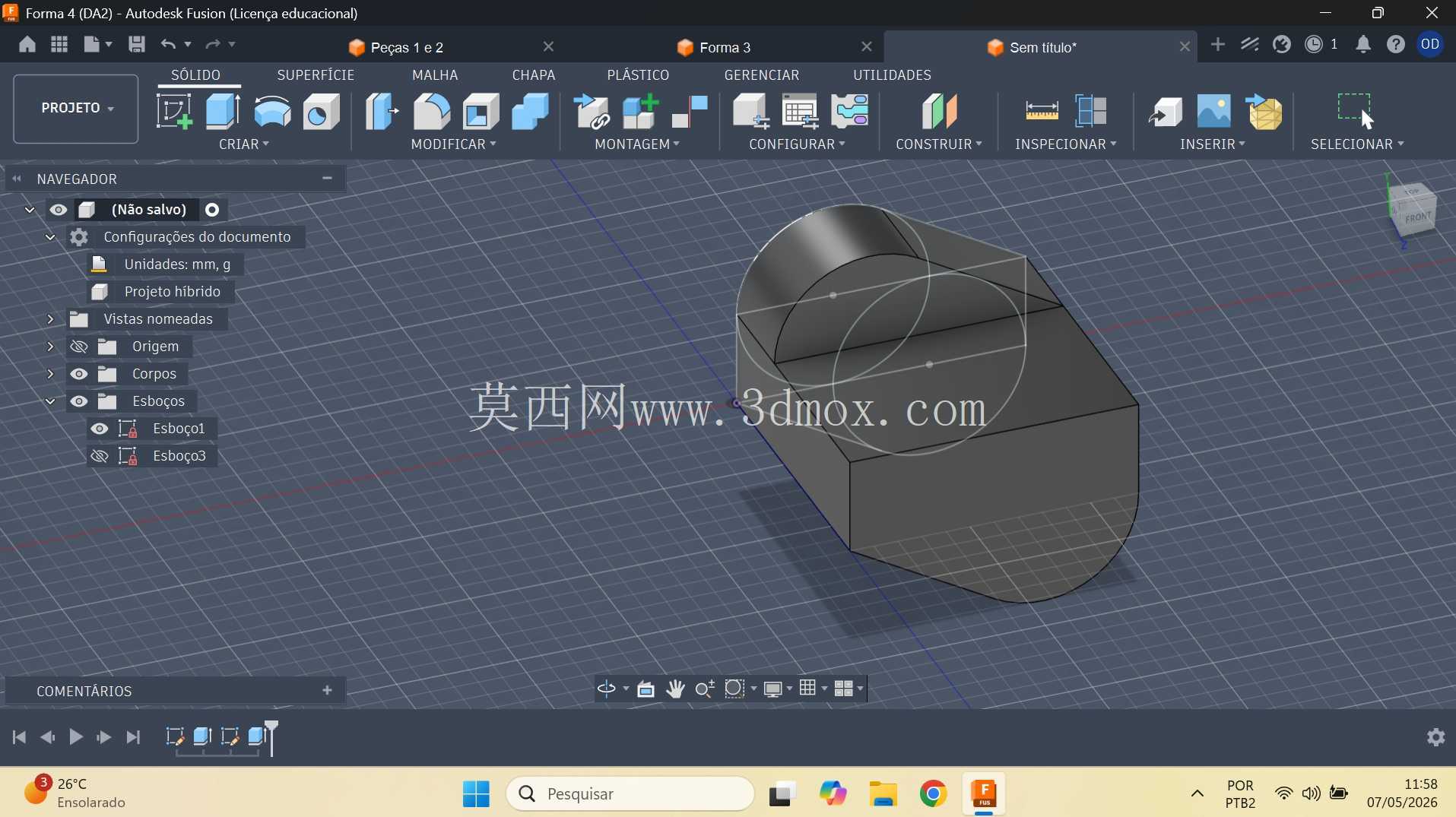

　　建模过程中首先要锁定安装基准面，也就是直边段对应的下端贴合平面，所有形位公差都以这个面为基准展开，上端的半圆柱凸起部分是密封胶圈的安装位，需要预留足够的拔模斜度，同时保证侧壁的壁厚均匀，避免铸造过程中出现铁水充型不畅、局部壁厚差过大导致的冷隔缺陷。从尺寸边界来看，零件主体的横向最大尺寸控制在50mm区间，高度方向的尺寸匹配密封槽的深度要求，安装孔位的中心距严格对应支架上的预装孔位置，不需要额外做扩孔调整就能直接完成装配。实际生产中这类铸件采用湿型砂铸造工艺，模具的分型面设置在直边段与半圆柱段的衔接位置，能够最大程度减少起模时的型面破损，同时在半圆柱的顶部位置设置排气冒口，及时排出充型过程中裹挟的气体，避免铸件内部出现气孔缺陷。

　　结构设计时特意将所有转角位置都做了R角过渡，没有尖锐的直角结构，一方面是减少铸造过程中的应力集中，避免铸件冷却过程中出现开裂，另一方面也能降低模具边角位置的磨损速度，延长模具的整体使用寿命。在实际装车验证环节，这个结构的密封面平面度需要控制在0.1mm以内，才能保证密封胶圈压缩量均匀，不会出现局部压合过紧导致胶圈早期老化、或者压合量不足导致漏气的问题。建模时需要重点核对壁厚的均匀性，整体壁厚保持在3mm左右，局部加强位置的厚度不超过主体壁厚的1.5倍，避免冷却过程中因为收缩速率不一致产生缩松缺陷。

　　和常规圆形端盖相比，这种异形结构的优势在于能够充分利用底盘上的不规则安装空间，在保证密封承载能力的前提下，尽可能缩小零件的整体体积，给周边的其他管路、线束留出更多的布置余量，同时直边段的设计还能起到防呆作用，装配时不会出现角度装错的问题，降低一线装配人员的操作难度。在模具的加工环节，型面的粗糙度需要达到Ra1.6以下，才能保证铸件表面的光洁度，减少后续打磨清理的工作量，同时起模斜度控制在1.5度左右，既不会影响零件的最终尺寸精度，也能保证起模过程顺畅，不会带坏砂型。对于铸造工艺人员来说，这类异形结构的浇口位置需要设置在直边段的侧方，让铁水从直边段平稳充型，逐步填满半圆柱段的型腔，避免铁水直接冲击型面造成砂眼缺陷，同时浇道的截面积按照充型速度要求做匹配设计，保证铁水在规定时间内充满整个型腔，不会出现冷隔、浇不足的问题。从长期使用的角度来看，这个结构的受力点主要集中在直边段的两个安装孔位置，建模时在安装孔周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期受振动影响出现安装孔开裂的问题。
