带U型槽结构铸造用佩卡定位块

　　在砂型铸造、金属型铸造的生产线工位上，这类带U型开槽的块状零件常作为铸型合箱定位、砂芯支撑的辅助结构件使用，区别于通用标准定位销，该结构针对佩卡系列铸件的铸型型腔布局做了适配，可直接嵌入砂型对应预留槽位，无需额外加工适配面。从结构设计逻辑来看，主体采用直角棱柱基体，单侧开设贯通式U型缺口，缺口的两个竖直侧壁做了等厚处理，壁厚偏差控制在铸造工艺允许的公差范围内，避免合箱时因壁厚不均导致的应力集中，引发砂型局部崩角。基体的底面为全平面设计，平面度满足铸型贴合要求，无需额外打磨即可与砂型基准面完全贴合，减少合箱时的缝隙跑火风险。

　　U型槽的开口宽度与对应佩卡铸件的砂芯定位凸台尺寸做了间隙配合设计，单边预留0.2mm的装配余量，既保证砂芯安装时的顺畅度，又能限制砂芯在浇注过程中的横向位移，避免铸件出现偏芯缺陷。零件的整体高度根据铸型分型面到砂芯支撑位的垂直距离确定，安装时无需额外加垫调整，直接放置即可达到设计支撑高度，减少现场工装调整的工时消耗。从实际使用场景出发，这类结构件多用于批量铸造生产线的固定工位，在金属液充型过程中，该零件可承受砂芯的重力载荷以及金属液流动带来的侧向冲击力，不会出现变形移位问题。设计时特意将零件的所有棱边做了微小倒角处理，避免安装过程中划伤操作人员，同时防止砂型与零件接触位置因锐边挤压出现掉砂问题。

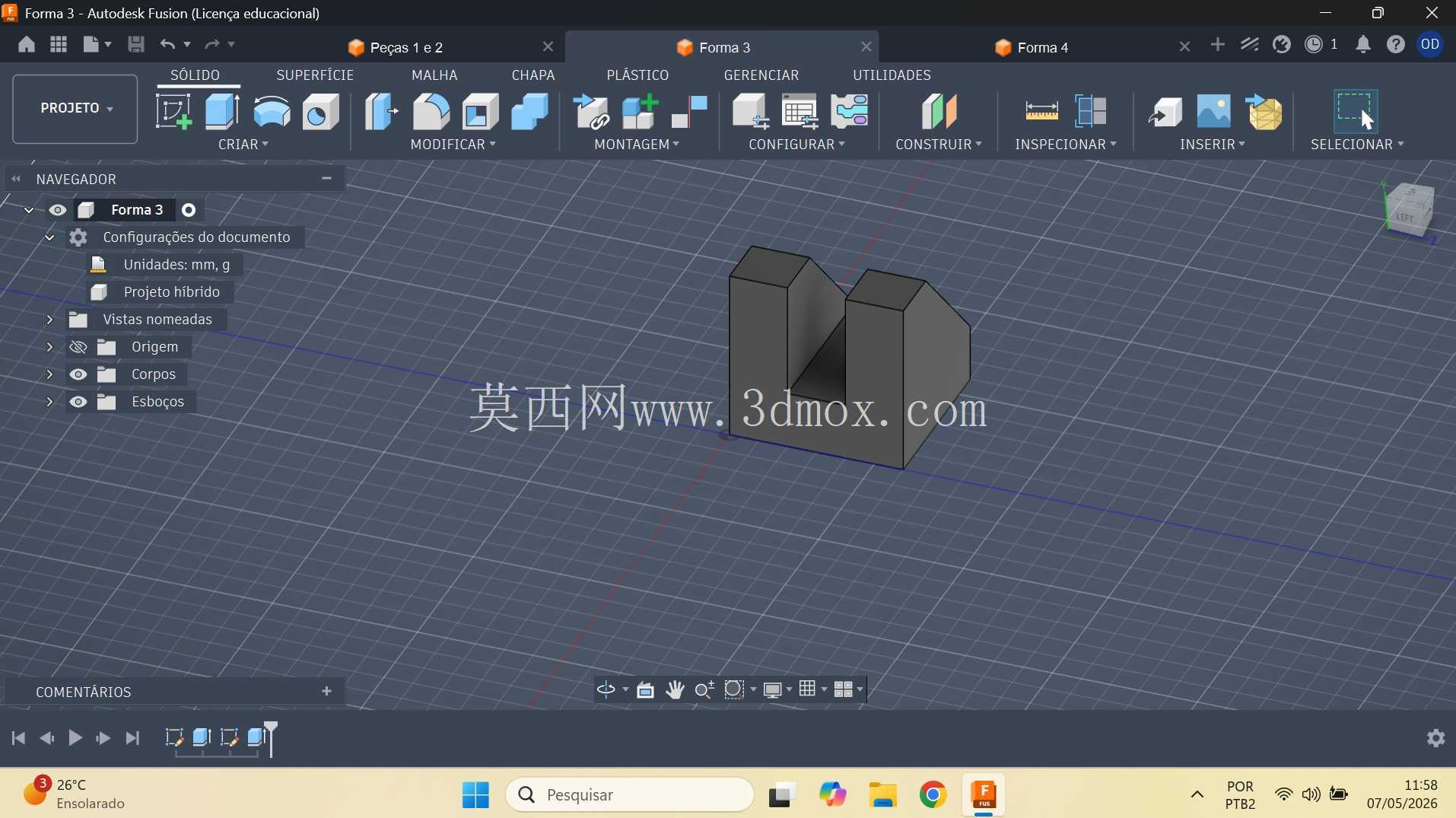

　　零件的非开槽侧为完整竖直平面，可与铸型的侧壁基准面贴合，进一步限制零件自身的转动自由度，无需额外的固定销即可完成定位，简化了工装安装流程。在尺寸边界控制上，零件的最大外轮廓尺寸适配常用的小型佩卡铸件铸型型腔空间，不会与浇道、冒口的预留位置产生干涉，安装后不会影响金属液的充型流态，也不会阻碍浇注后的铸件冷却收缩。不同于复杂的成型模具零件，该结构的造型逻辑简单，在三维建模过程中可通过基础的拉伸、切除命令快速完成，建模时重点控制U型槽的对称度，保证槽的中心面与零件基体的中心面重合，避免安装后出现砂芯偏移。

　　在工艺适配性上，该结构既可以作为金属模具的镶块使用，也可以直接加工为木质模样用于手工砂型制作，不同工艺场景下仅需根据材料收缩率调整对应尺寸参数即可，无需改动整体结构形式。零件的顶面为平面结构，可作为合箱时的辅助检测基准，操作人员可通过塞尺检测顶面与上型对应位置的间隙，判断合箱是否到位，减少合箱偏差带来的铸件尺寸超差问题。在长期使用过程中，这类块状结构的磨损主要集中在U型槽的内侧壁，设计时预留了0.5mm的磨损余量，当磨损量超过阈值后可直接更换，无需对整套铸型进行返修，降低生产线的维护成本。
