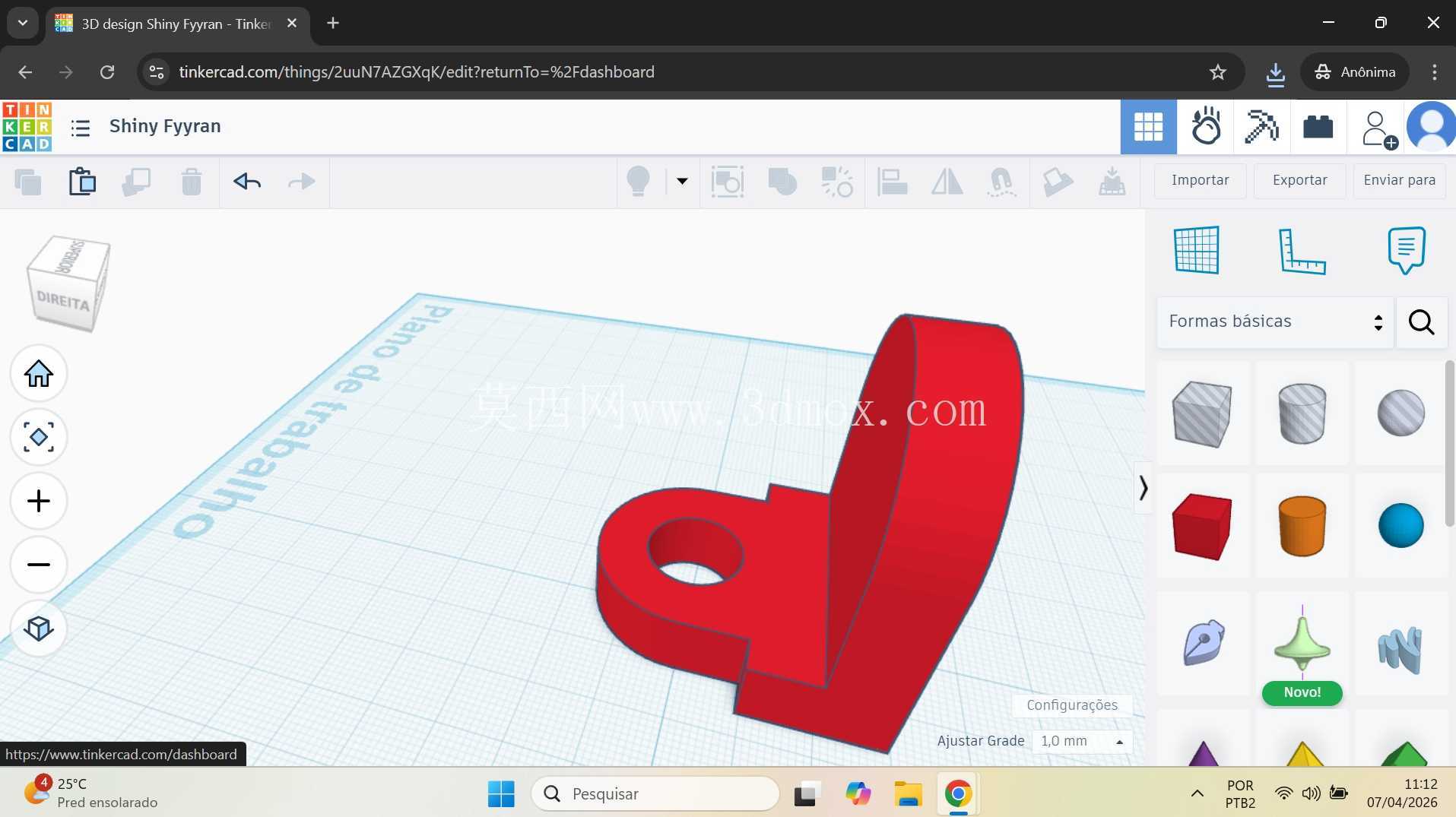

带弧形凸台的铸造练习结构件

在铸造工艺的结构设计练习环节，这类带弧形凸台的组合结构件是非常典型的基础训练载体，很多刚接触铸造模具结构设计的从业者，都会从这类特征组合的构件入手，熟悉铸造工艺对结构的约束逻辑。从实际应用场景来看，这类结构特征常见于小型设备的连接支座、工装夹具的定位基座，以及部分低压铸造的小型壳体连接端，在实际生产中，这类结构需要兼顾铸件的成型流动性、冷却收缩余量，以及后续机加工的装夹定位基准。

从结构功能特性来看，上部的半圆柱与方块组合的主体，是构件的主要承载基体，半圆柱面的设计一方面是为了适配对应安装位的弧形贴合面，减少装配时的配合间隙，另一方面弧形外壁在铸造充型过程中，相比直角结构能大幅降低金属液的流动阻力，减少冷隔、浇不足这类铸造缺陷的产生概率。下部伸出的带孔弧形弯钩结构，是整个构件的连接锁紧部位，内孔用于穿装销轴或者连接螺栓，弯钩的弧形过渡面是为了分散承载时的应力，避免直角位置出现应力集中导致的铸件断裂，在实际工况中，这个部位需要承受反复的拉压载荷，所以过渡圆角的取值需要结合铸件壁厚来确定，通常圆角半径不小于相邻壁厚的1/5，避免冷却时出现热节。

设计这类构件的时候，首先要确定的是主体部分的安装边界，上部方块的平面是主要的安装贴合面，平面度需要控制在合理范围内，铸造时需要在这个面预留足够的机加工余量，半圆柱面的轴线需要与下部弯钩的内孔轴线保持平行，否则装配时会出现连接卡滞、受力偏载的问题。壁厚设计上要尽量保持均匀，主体部分的壁厚与弯钩部位的壁厚差值不能超过30%，避免冷却速度不一致导致的缩孔、变形问题，在半圆柱与方块的衔接位置，要设置合理的工艺圆角，不能出现尖角结构，防止浇注时砂型被金属液冲蚀，同时也能减少铸件的应力集中。

从安装尺寸边界来看，这类练习构件的整体尺寸通常控制在小型铸件范畴，主体方块的边长一般在100mm以内，半圆柱的直径与方块边长保持一致，保证衔接位置没有突兀的截面突变，下部弯钩的伸出长度需要根据连接需求确定，内孔的直径要匹配常用的连接销轴规格，孔壁与外壁的厚度要满足铸造最小壁厚要求，避免出现浇不足的缺陷。在建模过程中，需要先绘制主体的截面轮廓，通过拉伸生成方块与半圆柱的组合基体，之后再绘制下部弯钩的截面，通过拉伸或者扫掠生成连接结构，最后对所有的棱边进行倒圆角处理，还原铸造工艺要求的结构特征，还要注意检查各个位置的壁厚是否均匀，有没有出现壁厚突变的位置，提前预判可能出现的铸造缺陷，在结构设计阶段就进行优化调整。

这类结构虽然是练习用的基础模型，但涵盖了铸造结构设计最核心的几个要点：壁厚均匀性、过渡圆角处理、应力分散设计、安装基准匹配，熟练掌握这类结构的设计逻辑，后续处理更复杂的铸造模具结构时，就能快速识别结构中存在的工艺问题，避免后续模具加工完成后出现批量的铸件质量问题。在实际生产中，类似结构的铸件还需要考虑拔模斜度的设置，所有顺着拔模方向的外壁都要设置合理的斜度，方便起模，减少砂型的损坏，而练习模型中省略拔模斜度，是为了让初学者先掌握核心的特征组合逻辑，后续再逐步加入工艺相关的结构细节。
