带球形端头柱体弧形支座结构件

　　该结构件属于铸造工艺成型的机械配套零件，主要应用在需要实现铰接支撑、限位导向的工装夹具、小型传动机构以及非标自动化设备的连接工位，在实际生产场景中，这类零件常作为活动连接副的承载基座，配合对应球头杆件完成角度微调、往复摆动的动作传递，尤其适合在空间受限、需要多自由度小范围活动的装配工位使用，比如小型检测工装的定位支撑、轻工设备的连杆铰接点位，都能看到这类结构的应用。

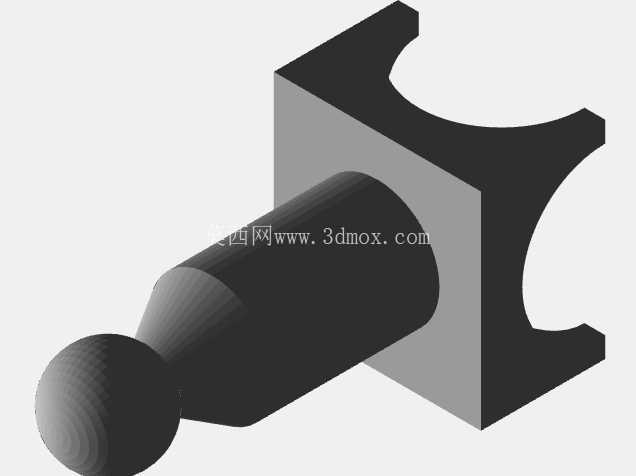

　　从功能特性来看，零件主体为方块式基座，一侧开设上下贯通的弧形凹槽，凹槽的弧面曲率经过匹配设计，能够与对应圆柱面杆件形成面接触支撑，相比点接触结构大幅降低局部压应力，提升长期往复运动下的耐磨性能；基座另一侧延伸出带球形端头的柱体，球头部分的球面精度直接决定了铰接活动的顺畅度，设计时球面与柱体的过渡段采用锥面衔接，既避免了直角连接处的应力集中问题，也能在铸造脱模时减少砂型的尖角破损，提升铸件成品率。设计思路上，整体采用方块基座加延伸柱体的布局，首先确定安装基准面为方块的底面与侧面，这两个面在铸造后需要经过铣削加工保证平面度与垂直度，作为整个零件安装时的定位基准，确保安装后弧形槽的中心面与球头的中心轴线处于设计要求的位置度公差范围内。

　　弧形槽的开口宽度与深度经过受力核算，既要保证配套杆件在摆动范围内不会与槽壁发生干涉，也要保证槽体两侧的壁厚满足承载要求，避免受侧向力时出现根部断裂；球头的直径尺寸与配套球窝的尺寸采用间隙配合设计，预留合适的活动间隙同时控制旷量，避免传动过程中出现过大的回程误差。外形尺寸方面，方块基座的长宽高比例按照安装空间的边界约束设计，保证在预留安装螺栓孔位后，基座边缘到槽体的壁厚满足铸造工艺的最小壁厚要求，防止浇铸时出现冷隔、缺料缺陷；延伸柱体的长度根据铰接活动的行程范围确定，锥面过渡段的锥角选取30度，既保证结构强度，也能在球头受力时将载荷均匀传递到基座主体，避免柱体与基座连接处出现应力集中。

　　安装边界上，零件的安装面需要贴合设备的安装基板，通过基座上预留的沉头孔完成螺栓固定，安装时需要保证弧形槽的弧面中心与配套杆件的回转中心重合，球头部分装入对应球窝后，需要保证整个活动副在设计的摆动角度范围内无卡滞，周边预留足够的活动空间，避免与相邻零部件发生运动干涉。从铸造工艺适配性来看，整个零件的外形没有过于复杂的深腔、倒扣结构，分型面设置在方块基座的中心平面位置，球头与柱体部分位于同一侧模腔，弧形槽部分通过砂芯成型，能够有效简化模具结构，降低铸造后的清整工作量；所有棱边都设计了铸造圆角，既减少应力集中，也能避免浇铸时砂型被铁水冲蚀导致的夹砂缺陷。在实际使用过程中，这类零件的承载能力主要由基座的壁厚、球头与柱体的连接强度决定，设计时按照实际工况的最大载荷进行了静力学校核，确保在额定载荷下零件的变形量在允许范围内，不会因为变形导致活动副卡滞或者精度失效；表面处理方面，铸造完成后经过抛丸处理去除表面氧化皮，关键配合面即弧形槽面与球头表面经过机加工保证表面粗糙度，减少运动过程中的摩擦阻力，提升零件的使用寿命。
