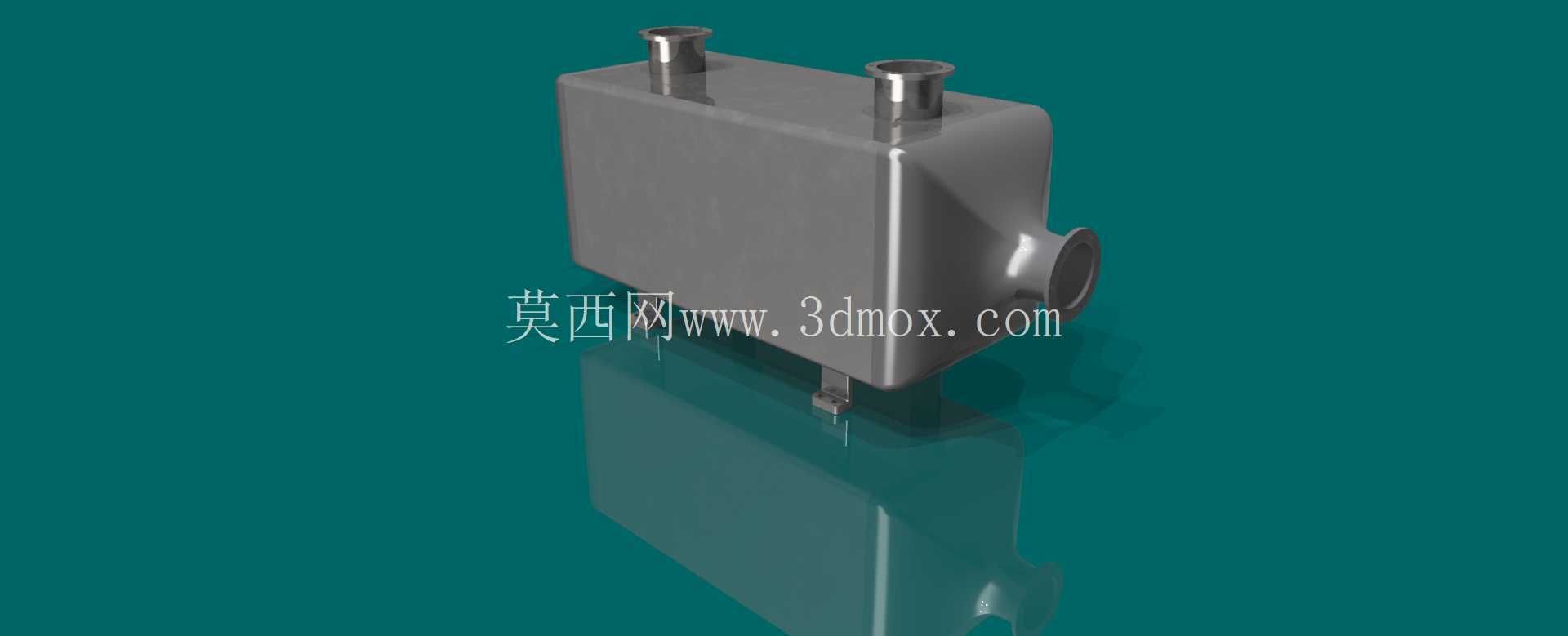

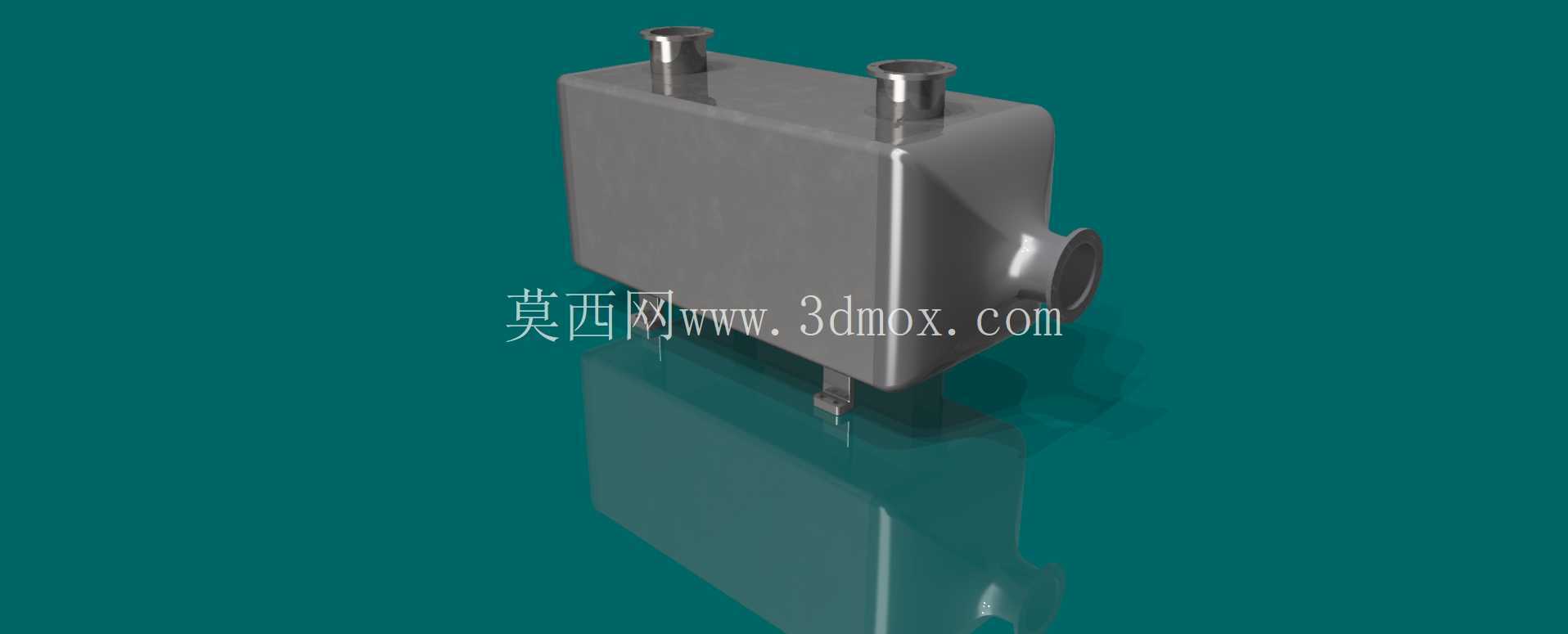

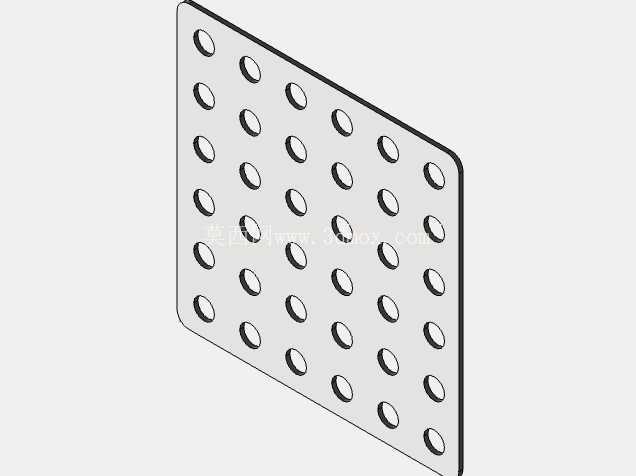

基于Schwarz P曲面的NASA同流换热核心结构

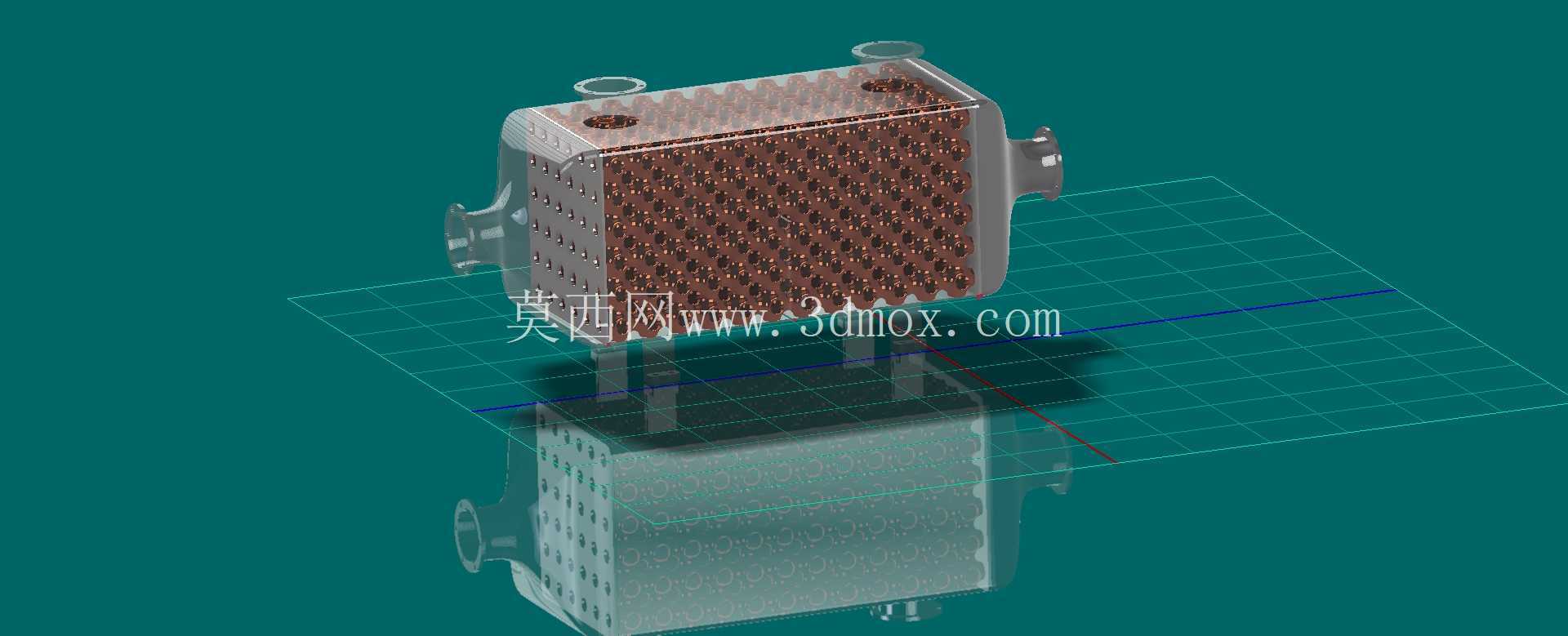

在紧凑式热交换系统的选型与结构迭代过程中，传统管壳式、板翅式换热结构始终面临换热效率与压降损失的平衡难题，尤其是在航空航天热管理、便携式能源系统、医用换热装置这类对安装空间、重量有严苛限制的场景中，常规换热元件的比表面积上限、流体分布均匀性瓶颈很难突破。这款同流换热装置的核心换热区采用三周期极小表面的Schwarz Primitive构型，完全替代了传统的圆管、平直翅片等换热元件，从结构拓扑层面重构了换热介质的流道形态。

从实际工程应用场景来看，这类结构首先适配航空航天领域的机载热管理回路，在有限的设备舱安装边界内，需要在极小的体积下完成大流量工质的热量交换，同时还要尽可能降低流阻以减少循环泵的功耗；其次在生物医学领域的体外温控设备、植入式换热支架场景中，该结构的高孔隙率、连续光滑的曲面特征不会产生流体滞留死区，能避免介质沉积带来的性能衰减，同时连通的多孔结构也能适配组织长入的需求，拓展了换热结构的跨领域应用边界。

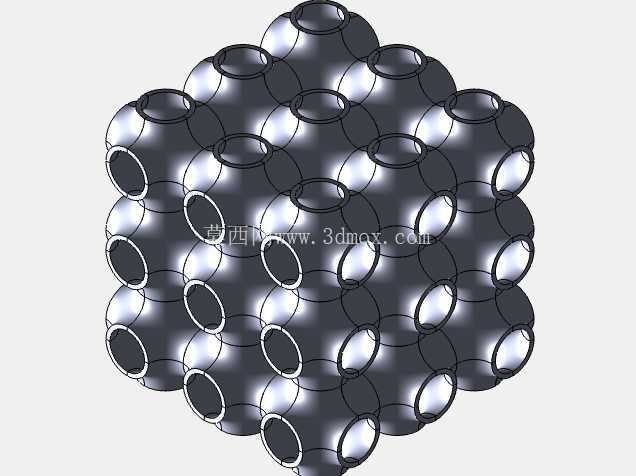

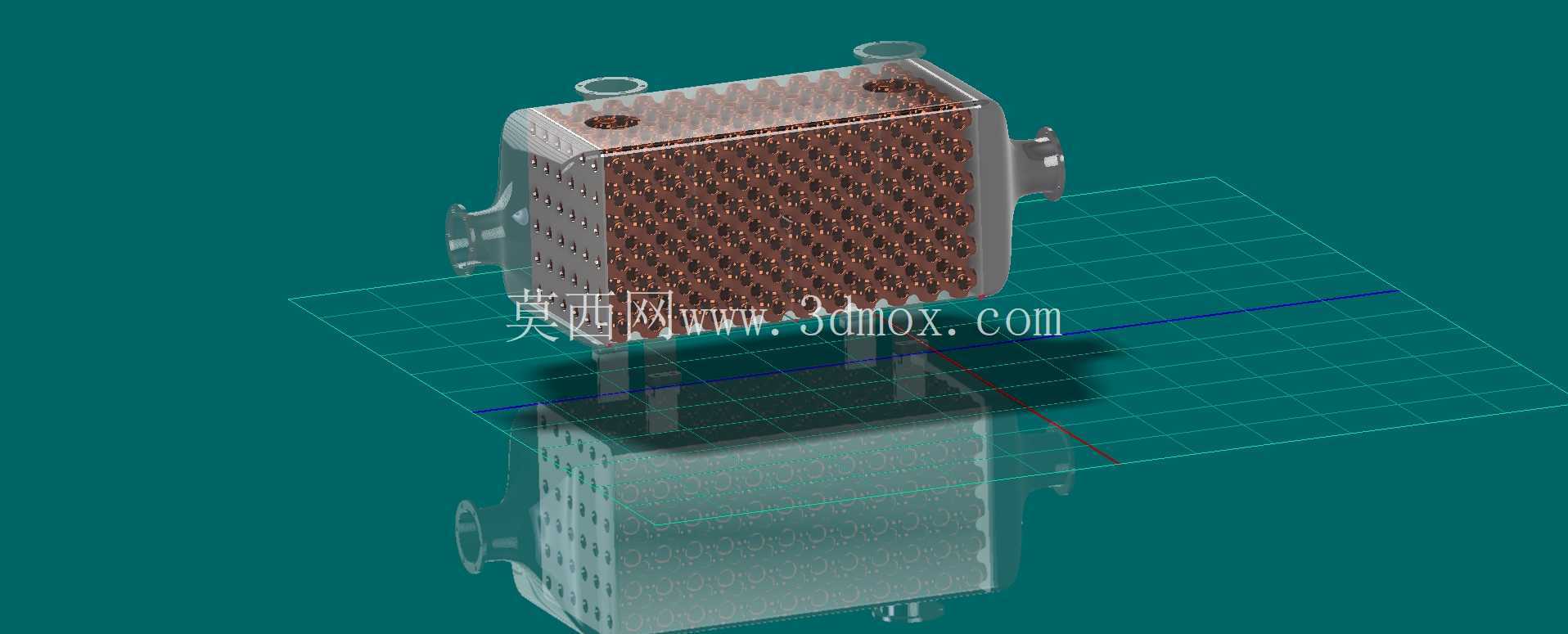

在功能特性层面，Schwarz P曲面的拓扑特征决定了其天生的性能优势：两个互相交织但完全不连通的流道由连续的薄壁分隔，不存在传统换热结构的焊接接缝、接触热阻区域，薄壁两侧的流体可以在整个流道长度上持续进行热量交换；曲面的周期性弯折会持续扰动流体边界层，避免层流底层增厚带来的换热系数下降，同时这种平滑的弯折不会像翅片冲缝、扰流柱结构那样产生剧烈的局部涡流，因此能在提升换热效率的同时，把整体流阻控制在较低水平，实测同体积下该结构的换热效率比常规板翅结构提升四成以上，压降反而降低近三成。另外这种连续的曲面结构本身具备良好的力学承载性能，不需要额外设置支撑骨架就能承受两侧流道的压差，整体结构的材料利用率更高，相同换热功率下的重量比传统结构降低近一半。

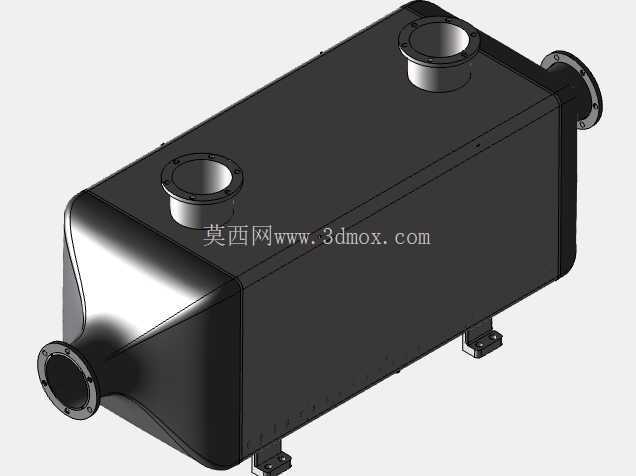

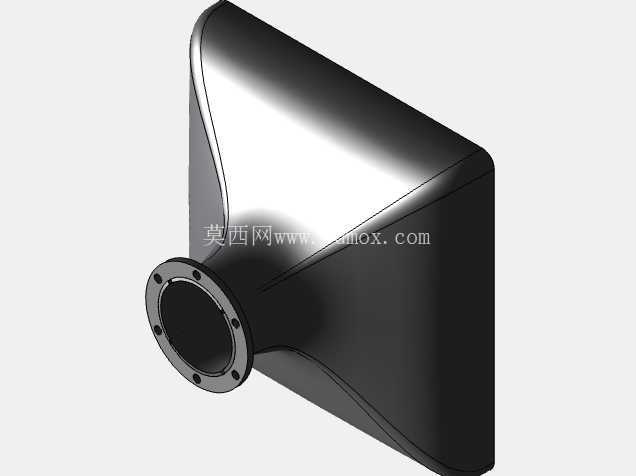

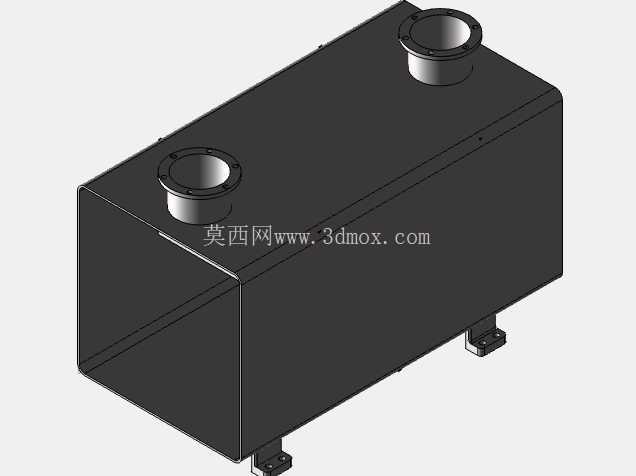

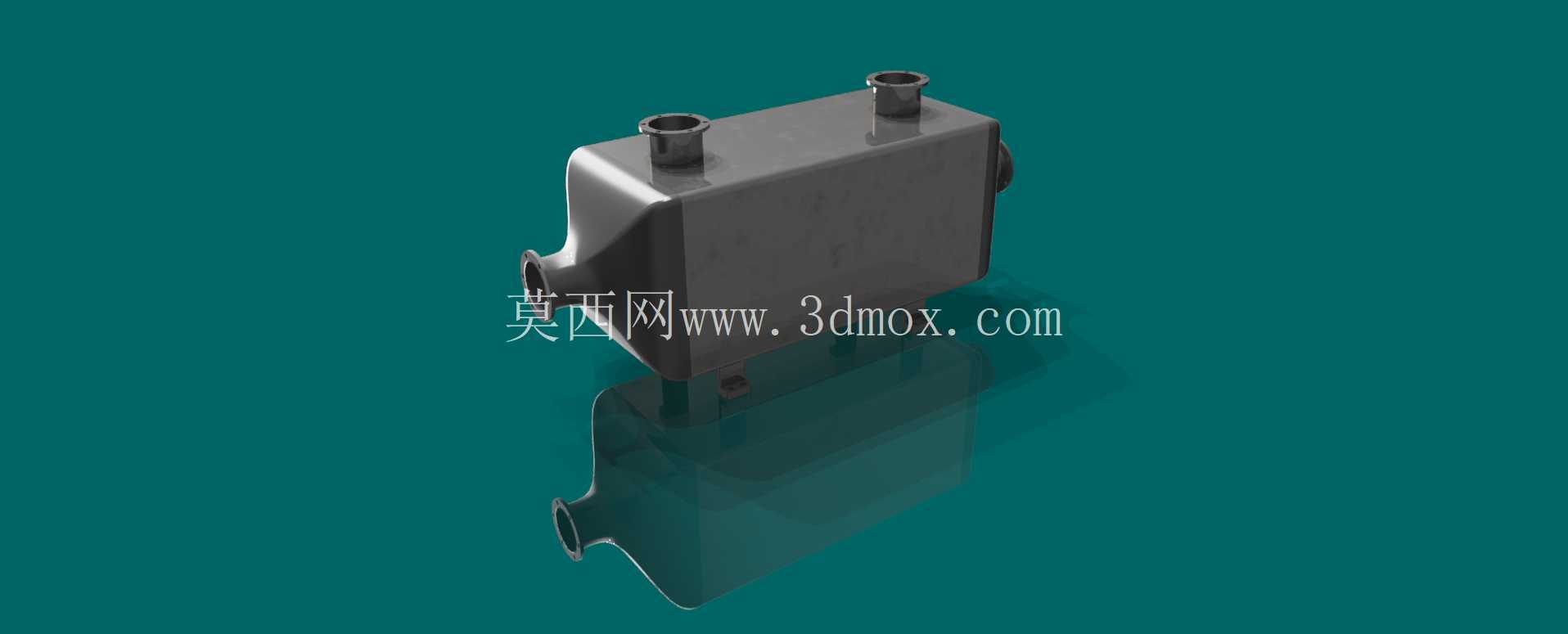

设计思路上，整个核心结构的参数化建模完全围绕TPMS曲面的隐函数方程展开，通过调整曲面的周期参数控制单胞尺寸，匹配不同流量下的流道水力直径，避免单胞过小带来的堵塞风险、单胞过大导致比表面积不足的问题；核心区外围的壳体采用一体化成型设计，进出口接口的位置、尺寸完全匹配通用管路的安装标准，四个角的安装凸耳预留了标准紧固件的安装孔位，不需要额外设计转接结构就能直接接入现有换热回路。整个核心的外形为规整的长方体结构，安装边界清晰，外围没有突出的不规则结构，在设备舱内布局时可以紧密贴合周边安装面，最大化利用有限的安装空间；进出口分别布置在核心的两端，采用同流换热的流向布置，冷热流体从同一端进入、另一端流出，能保证整个换热长度上的温差均匀，避免局部热应力集中。

从制造适配性来看，这种复杂的内流道结构完全无法通过传统的机加工、钎焊工艺实现，必须依托金属增材制造工艺一次成型，建模过程中已经针对增材制造的工艺约束做了优化：所有曲面的最小壁厚控制在成型工艺允许的稳定成型范围内，所有内流道的倾斜角度都大于工艺所需的最小自支撑角度，不需要额外添加内部支撑就能完成打印，打印完成后只需要对外围接口、安装面做简单的精加工即可投入使用，避免了内部支撑残留堵塞流道的风险。在实际选型验证过程中，这类结构可以根据具体的换热功率需求，通过调整核心的长宽高尺寸、单胞周期大小、壁厚参数快速衍生出不同规格的产品，不需要重新做整体的结构拓扑重构，能大幅缩短定制化换热设备的开发周期，尤其适合小批量、多工况的特种换热场景使用。
