多向出料分支式铸造浇注模具结构

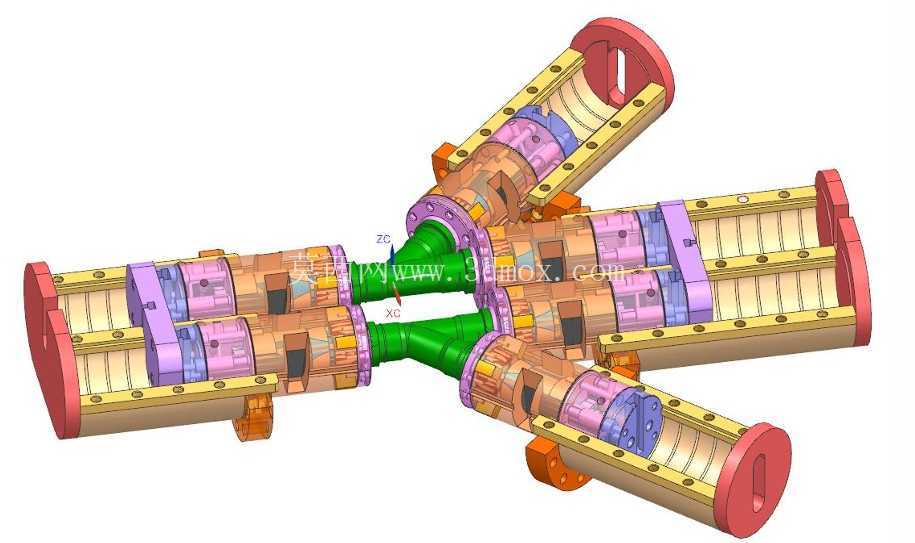

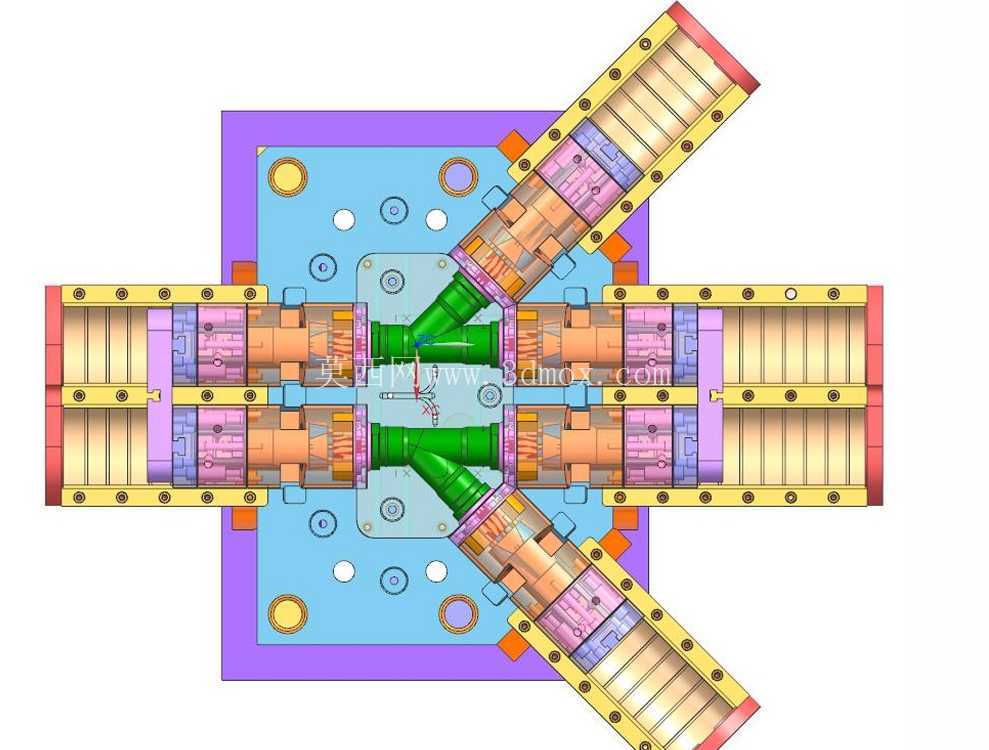

这套多向分支结构的浇注成型模具，主要面向多流道同步成型的铸造生产场景，适配中小批量带多向连接支管类铸件的批量生产需求，在水暖管件、汽车管路接头、液压阀组连接件的生产环节中，这类结构能有效解决单流道浇注时各分支型腔充型压力不均、铸件内部缩松缺陷率高的问题。从结构布局来看，整套模具采用中心对称式的型腔排布逻辑，中心区域设置主浇道衬套，四个呈十字正交加斜向45度排布的分支抽芯机构沿中心向外延伸，每个分支模块都独立配置了导向、锁紧与冷却回路，不需要额外增设侧抽芯的附属驱动构件，依靠模具开模的轴向动力就能同步完成四个方向的型芯抽离动作，能大幅减少模具开合模的辅助动作时长，提升单班次的生产节拍。

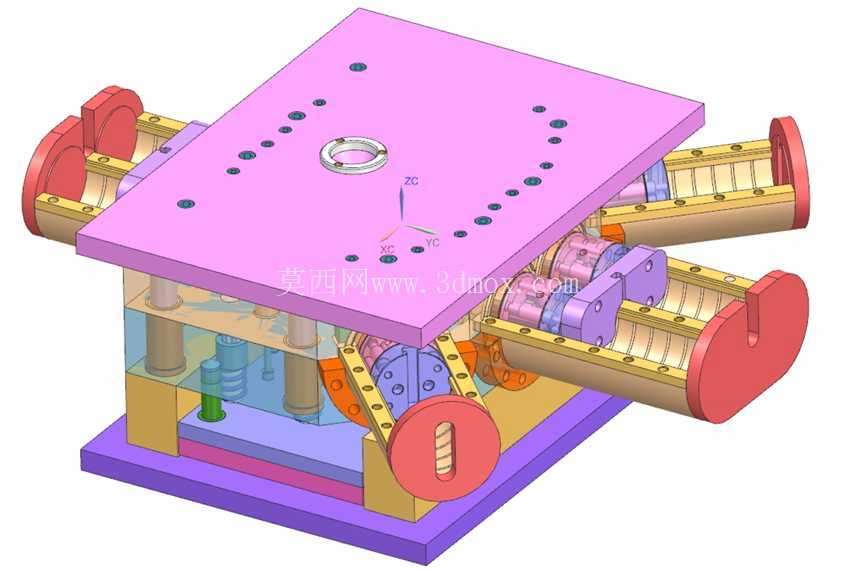

在实际生产适配性上，这套模具的安装边界完全适配常规吨位的卧式压铸机台，模架整体采用方形基准边设计，四个角位设置的定位销孔与机台T型槽的安装孔位完全匹配，不需要额外加工过渡连接板就能直接装夹，模架总厚度控制在常规压铸机的最大开模行程范围内，分支抽芯的最大抽拔距离经过校核，能完全覆盖带内孔支管类铸件的抽芯脱模行程，不会出现型芯拉伤铸件内壁的问题。每个分支模块的冷却水道都采用独立回路设计，可根据不同分支的铸件壁厚单独调整冷却水流量，避免局部冷却速度差异导致的铸件变形，靠近浇口的位置设置了独立的渣包集渣结构，能将充型过程中前端的冷金属、氧化渣集中收集，减少铸件内部的夹渣缺陷。

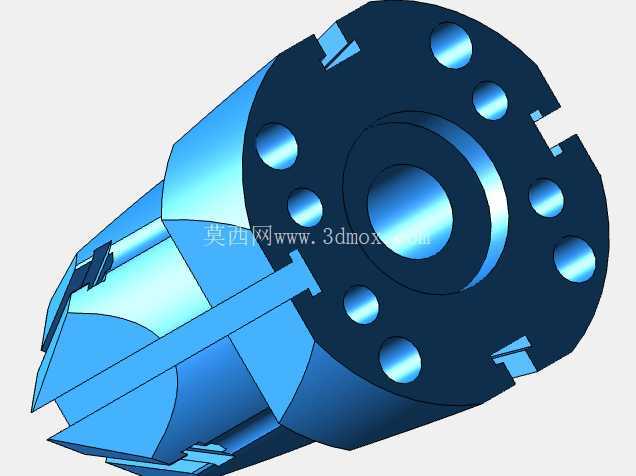

从设计逻辑层面看，这套结构打破了传统模具单方向或双方向抽芯的布局限制，将多个相同规格的支管型腔整合到同一套模架内，一次开模就能成型带多向连接接口的完整铸件，不需要后续二次焊接拼接支管，从根源上避免了焊接位置的强度不足、渗漏等问题。模架的各分支模块采用标准化的镶拼结构，每个分支的型芯、型腔镶块都可以单独拆卸更换，当生产过程中某一位置的镶块出现磨损、烧蚀时，不需要拆解整套模具，只需要更换对应位置的镶块就能快速恢复生产，大幅降低了模具的维护成本与停机时长。导向系统采用导柱导套加精密止口的双重定位结构，合模时的重复定位精度能控制在0.02mm以内，能保证各分支型芯与型腔的同轴度要求，避免出现铸件壁厚不均、错边等外观缺陷。

在实际投产验证环节，这类结构的模具适配铝合金、锌合金等多种有色金属的压铸成型工艺，浇注时金属液从中心主浇道进入后，能沿四个分支的流道同步填充到各个型腔内，流道的截面尺寸经过逐级优化，能保证金属液在各个分支的填充速度基本一致，不会出现某一分支提前充满导致的憋气、冷隔缺陷。模具的锁紧模块采用楔紧块斜面锁紧结构，合模后楔紧块能完全贴合各分支抽芯滑块的背面，承受压铸时的型腔内反压力，不会出现滑块后退导致的铸件飞边、尺寸超差问题。每个分支的顶出机构都采用独立的顶杆排布，顶杆位置设置在铸件的加强筋、凸台等刚性较好的位置，顶出时能保证铸件受力均匀，不会出现顶白、顶变形的问题。
