多腔滑块式塑料注塑成型模具结构

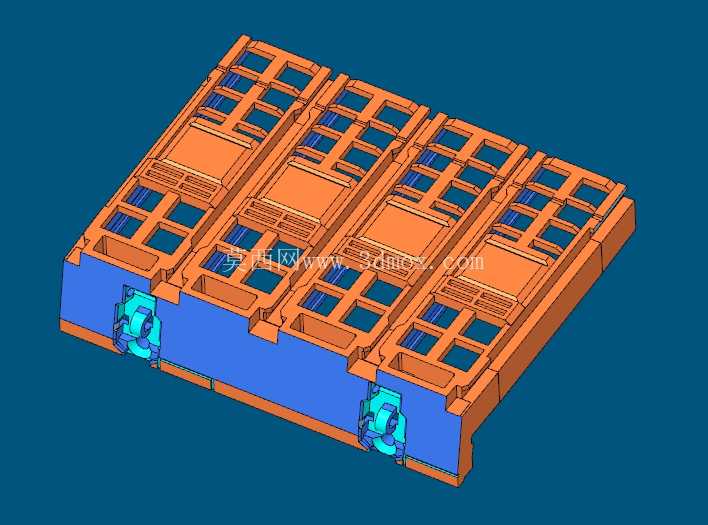

　　这套模具针对带侧向倒扣特征的塑料壳体类零件设计，采用一模四腔的排布方案，适配量产场景下的高节拍注塑生产需求，常见于消费电子结构件、小型通讯设备外壳类零件的批量成型工序。从结构布局来看，四个模腔沿模具长度方向等距排布，流道采用平衡式布置，能够保证熔融塑料在注射过程中同步填充各个型腔，减少不同模腔之间的成型压力差，降低各腔制品出现飞边、缺胶、收缩率不一致的概率。模具侧向设置的滑块抽芯机构，是整套结构的核心功能部件，针对制品侧壁存在的倒扣、侧孔类无法直接通过开模动作脱出的特征，采用斜导柱驱动的滑块抽芯结构，开模过程中滑块随动模运动的同时，在斜导柱的导向作用下侧向滑移，完成侧向型芯的抽离动作，避免制品顶出时出现侧壁拉伤、卡扣断裂的问题。

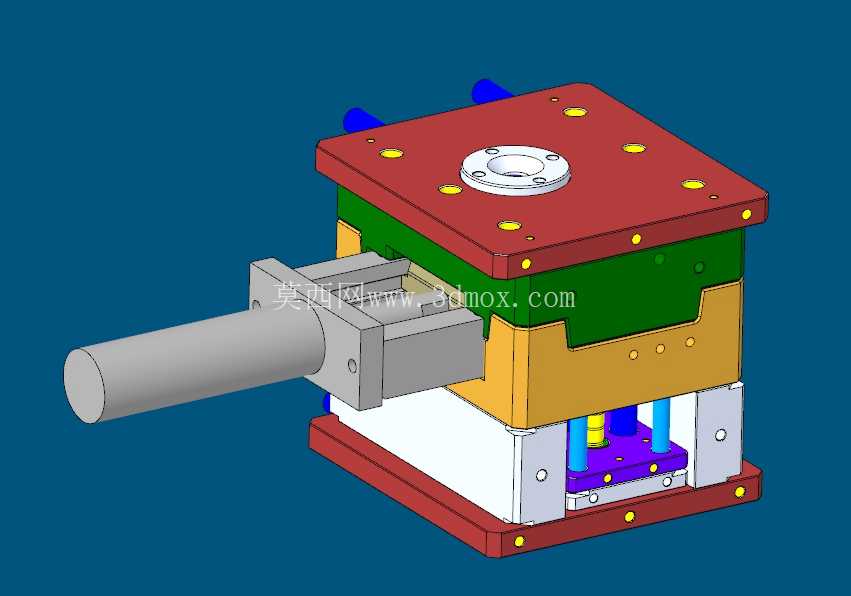

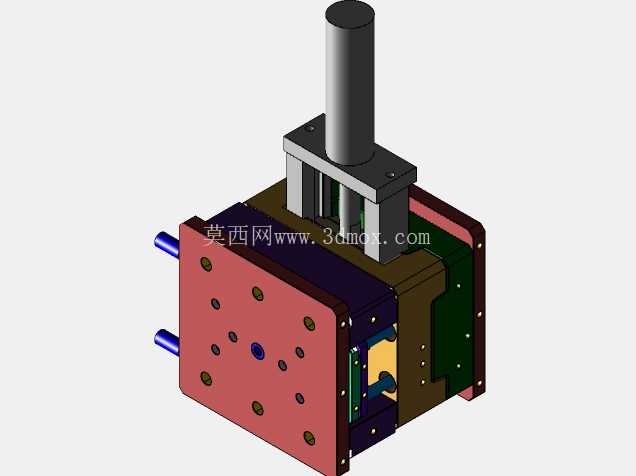

　　模架采用标准双板模结构，定模侧完成型腔部分的加工，动模侧布置型芯、顶出机构与滑块组件，整体安装尺寸适配常用的卧式注塑机拉杆间距，无需额外定制非标模架即可完成上机装夹，装夹时通过模架四周的压板槽完成固定，定位环与注塑机射嘴中心对齐即可完成初始定位，减少上机调试的辅助时间。从成型工艺适配性来看，模具的冷却水道沿型腔与型芯的轮廓均匀布置，能够在注射保压完成后快速带走热量，缩短制品冷却定型时间，提升整体生产效率；顶出机构采用顶针与顶块结合的布置方式，顶出力均匀分布在制品的加强筋、侧壁边缘等刚性较好的位置，避免顶出过程中制品出现顶白、变形的缺陷。

　　设计过程中针对滑块的锁紧结构做了强化处理，合模状态下锁紧块完全贴合滑块背面，承受注射过程中熔融塑料对侧向型芯的胀型力，避免滑块受压力后退导致制品侧壁出现飞边、尺寸超差的问题；滑块与滑槽的配合采用间隙配合，预留合适的热膨胀余量，避免连续生产过程中模具温度升高导致滑块卡滞、抽芯动作不畅。四个模腔的成型零件采用镶拼式结构，单个模腔的型芯或型腔出现磨损、损坏时，可单独拆卸更换对应的镶件，无需将整套模芯报废，降低后期模具维护的成本；排气槽开设在型腔末端与滑块结合的分型面上，能够在注射过程中快速排出型腔内的空气，避免制品出现烧焦、困气纹、填充不足的缺陷。

　　这套结构的设计逻辑完全围绕量产稳定性展开，从流道平衡、抽芯可靠性、冷却效率、维护便利性多个维度做了平衡，既满足小型塑料零件的大批量生产需求，也兼顾了模具加工、装配、后期维护的工艺性，不需要采用特殊的加工设备即可完成整套模具的零件加工，普通的数控铣、磨床、电火花设备即可满足加工精度要求，适配多数中小型模具加工厂的加工能力。在实际生产场景中，这类多腔带侧抽芯的模具通常搭配自动化机械手取件，开模完成后滑块退到位，顶出机构将制品顶出，机械手即可一次性抓取四个模腔的成品，放置到输送带上进入下一工序，整个生产周期可控制在20秒到30秒区间，单班产能可满足万件级的生产需求。
