汽车车门内饰件大型注塑成型模具

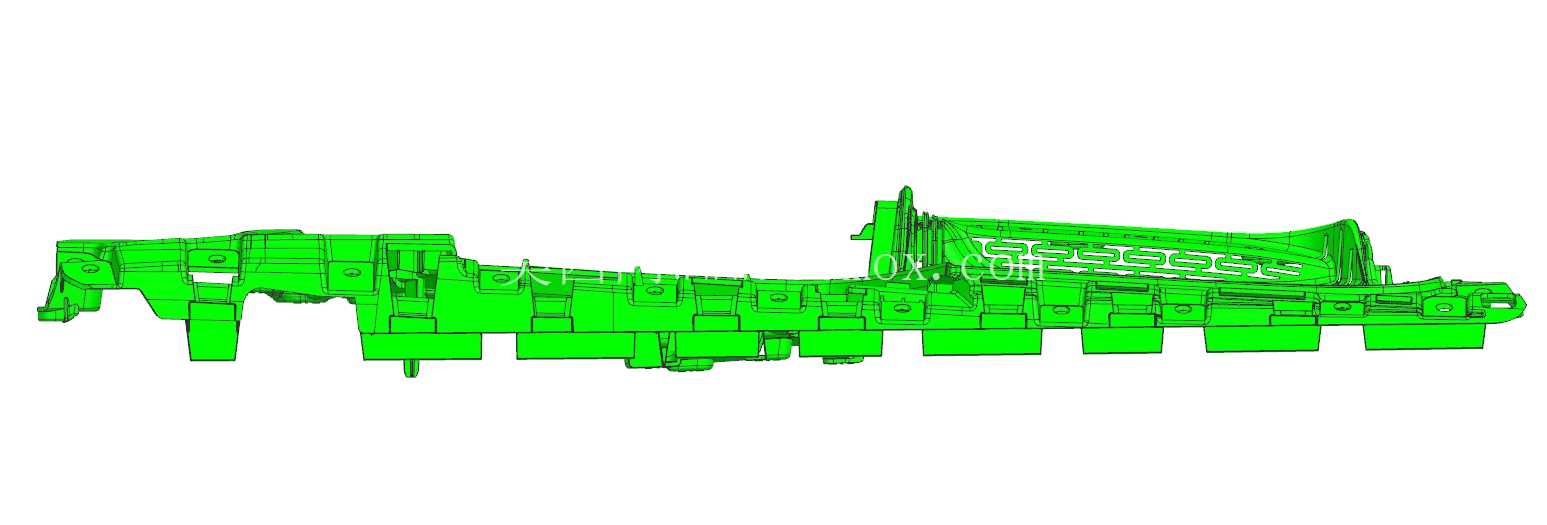

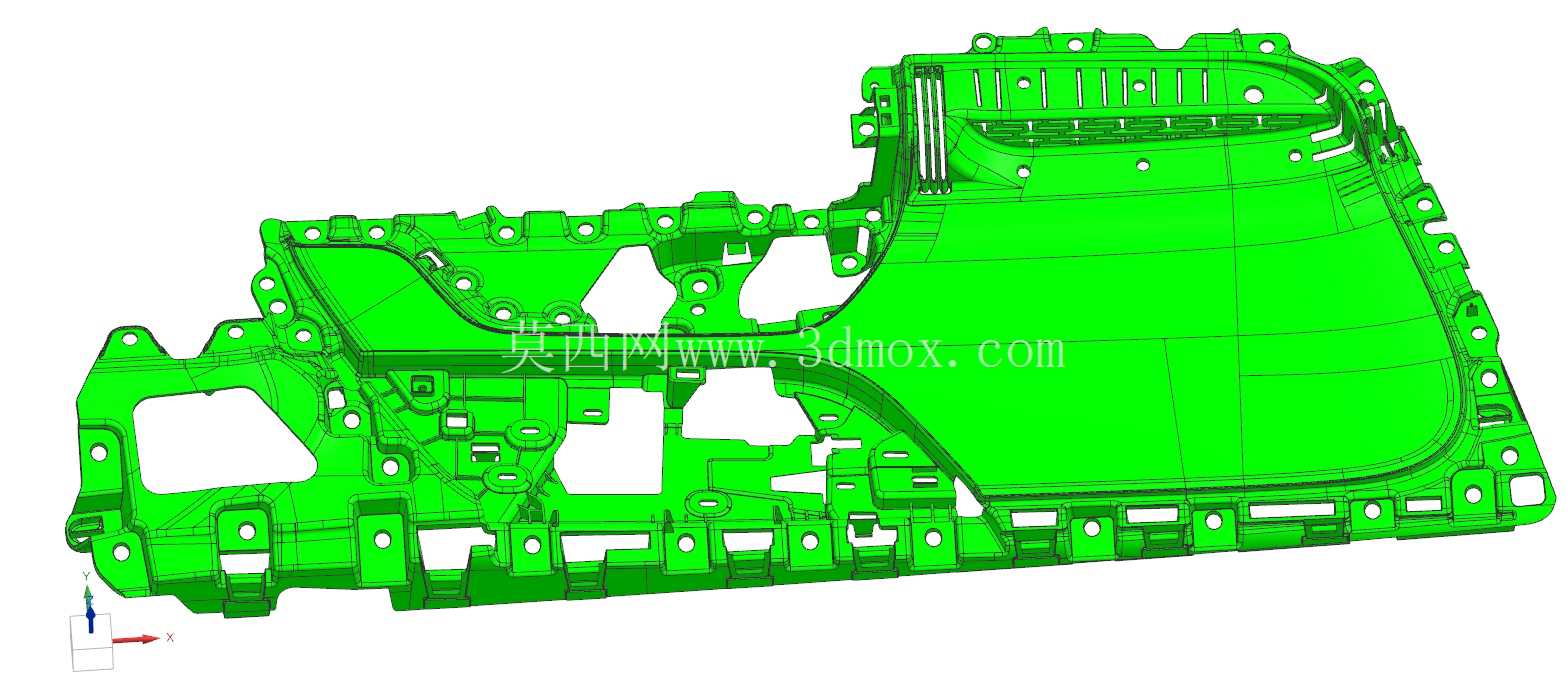

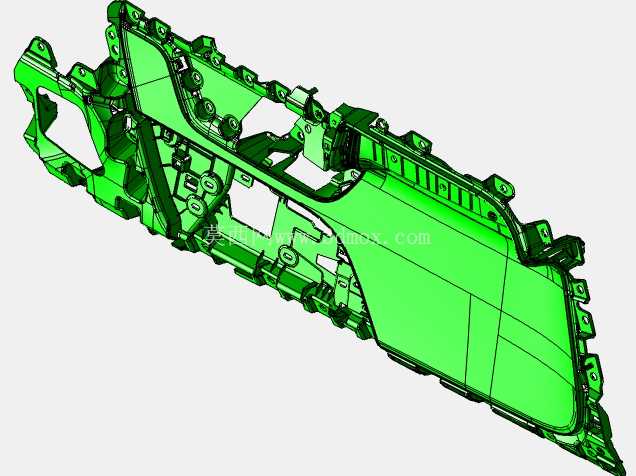

　　这套模具对应的成型制品是汽车车门内侧的核心承载饰件，日常驾乘时接触到的车门扶手、内拉手安装位、车窗控制按键的安装基体，都由这套模具完成一次注塑成型。在整车配套的生产场景里，这类模具属于大型精密注塑工装，单套模具对应单一车型的单侧车门部件，安装在吨位1600T以上的卧式注塑机上作业，成型周期控制在55秒到70秒区间，适配改性PP+EPDM-T20的常用汽车内饰原料，能满足整车厂年产10万套以上的配套产能需求。从结构设计逻辑来看，这套模具采用了细水口点浇口进胶方案，浇口位置隐藏在饰件背面的安装筋位交汇处，避免在制品外观面留下浇口痕迹，省去后续人工修剪浇口的工序，也能保证熔料填充时的流动平衡性，减少长条形制品容易出现的翘曲变形问题。

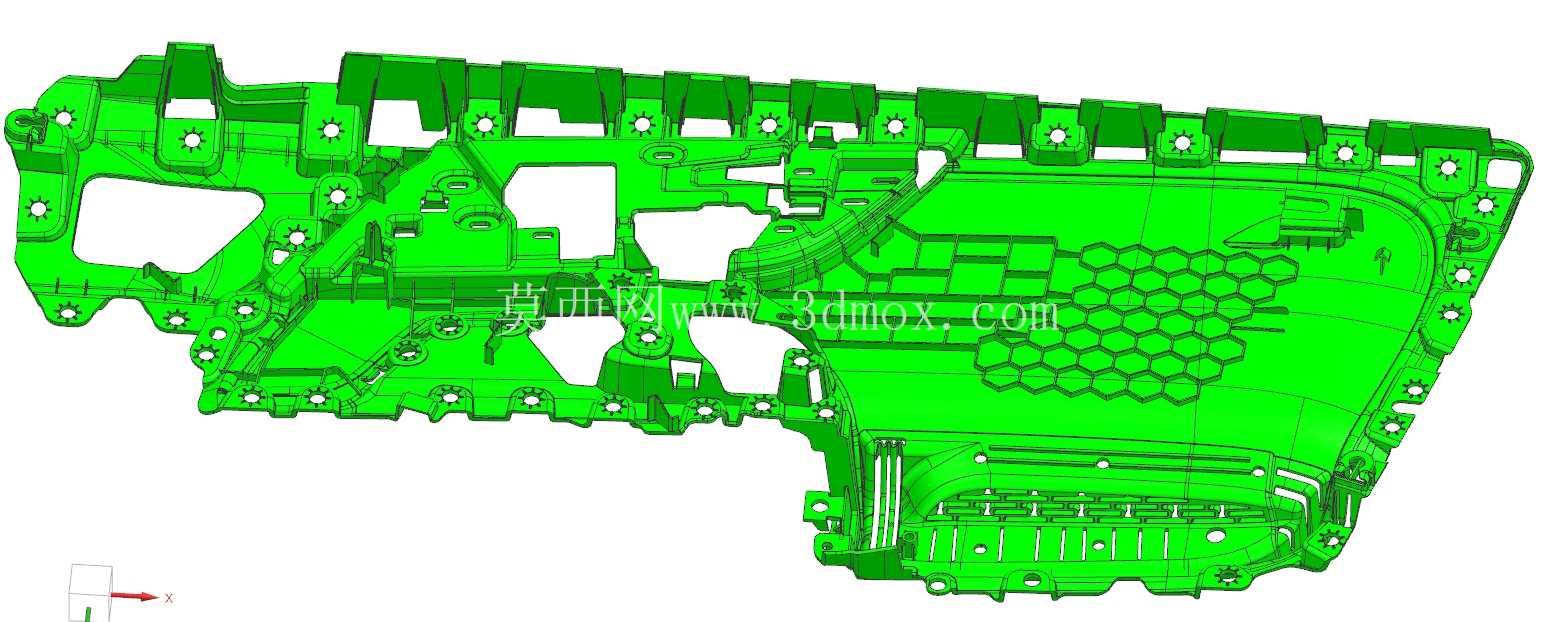

　　模具的分型面沿着饰件的外轮廓边线做了3度的锁模插穿面，配合四周分布的12个零度精定位块，合模时的错位公差可以控制在0.02mm以内，避免成型后制品出现飞边、错台的缺陷。考虑到车门饰件背面有大量用于安装卡扣、固定线束、支撑附件的交错筋位，模具的顶出系统没有采用单一的顶针布局，而是搭配了直顶、斜顶与顶块组合的顶出结构：在筋位密集的区域采用镶拼式斜顶，顶出过程中同步完成内侧倒扣的脱模，在大面积的平整背面采用矩形顶块，避免顶出力集中导致制品顶白、变形，在边缘卡扣位采用小直径扁顶针，保证卡扣结构的成型精度，不会出现卡扣断裂、装配卡滞的问题。

　　冷却系统的设计直接决定了成型效率与制品精度，这套模具在型腔、型芯侧都做了随形水路布局，沿着制品的曲面轮廓排布直径12mm的冷却水道，水道距离成型面的距离统一控制在18-22mm之间，在筋位较深、容易积热的区域单独设置了水井式冷却回路，保证整个成型面的温度差控制在5摄氏度以内，既可以缩短制品的冷却定型时间，也能避免因冷却不均导致的制品收缩率差异，减少后期装配时的尺寸偏差。模具的安装边界完全适配常规大型注塑机的拉杆间距、定位圈尺寸与码模螺孔位置，定位圈直径采用通用的160mm规格，主流道衬套的球面半径匹配注塑机射嘴的SR20尺寸，码模槽宽度统一为25mm，不需要额外做改装就可以直接上机安装。

　　导向系统采用了四个直径60mm的导柱配合自润滑导套，在动定模合模过程中先完成导向定位，再由精定位块做最终的位置校准，避免长期生产过程中导柱磨损导致的合模错位。这套模具成型的饰件，在整车装配时需要和车门钣金、内拉手、车窗开关、隔音棉、线束等多个部件完成匹配，所以模具在加工阶段对安装孔位、卡扣位、配合面的尺寸公差要求控制在±0.05mm以内，所有插穿、碰穿位置都做了1度的脱模斜度，既保证脱模顺畅，也不会因为斜度过大导致配合间隙超差。在日常生产维护中，这套模具的所有成型镶件都采用了模块化设计，易磨损的插穿位、筋位镶件可以单独拆卸更换，不需要拆模整体返工，能大幅减少停机维护的时间。排气系统沿着分型面的末端开设了深度0.02mm的排气槽，在筋位末端、熔体最后填充的位置设置了排气镶件，避免成型过程中出现困气烧焦、缺胶的问题。针对汽车内饰件的外观要求，模具的型腔面做了抛光蚀纹处理，表面粗糙度达到Ra0.8，成型后的制品不需要额外做表面处理就可以直接满足内饰的哑光质感要求，不会出现明显的熔接痕、流痕等外观缺陷。
