垂直起降固定翼四轴融合飞行器结构设计

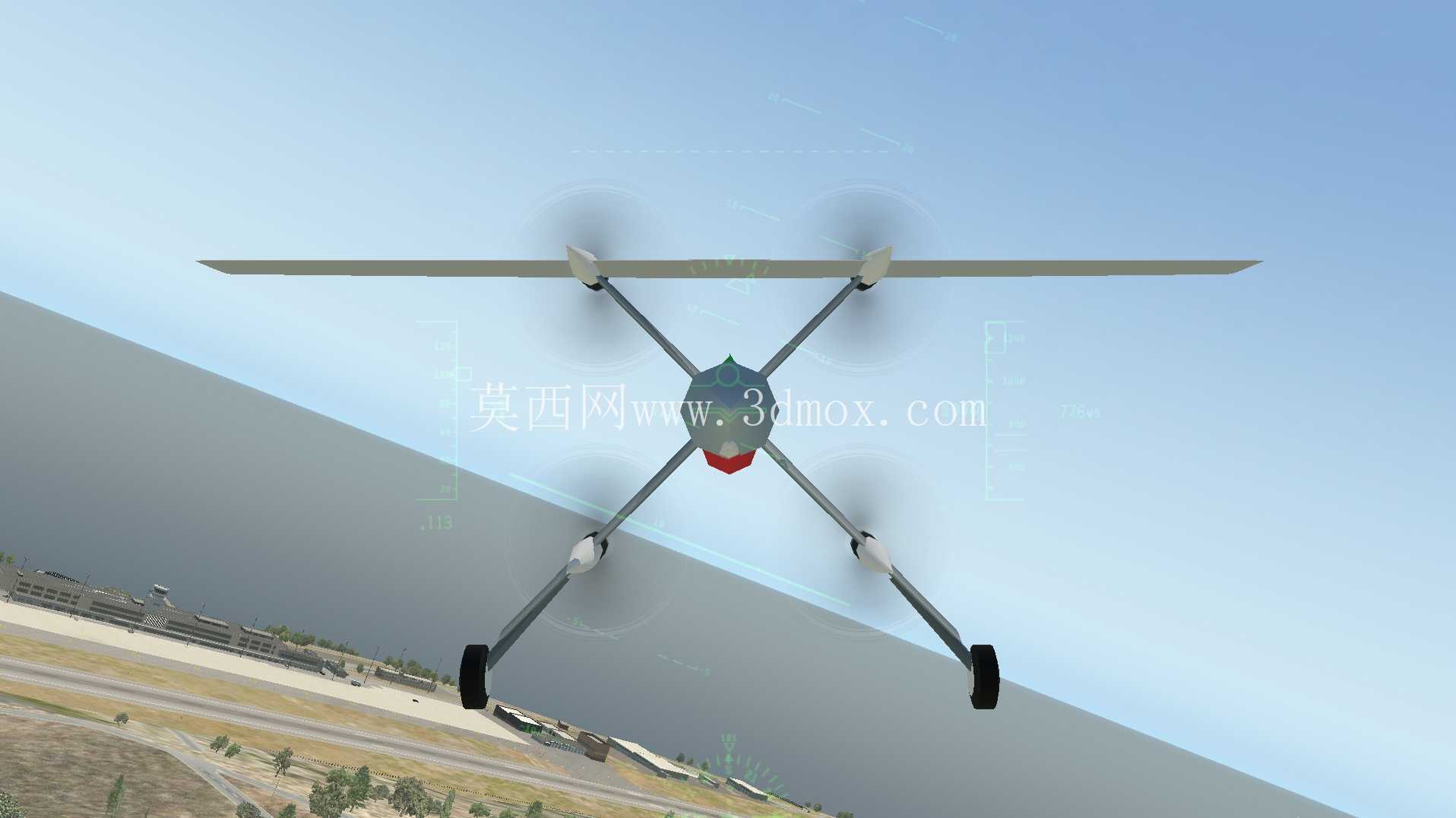

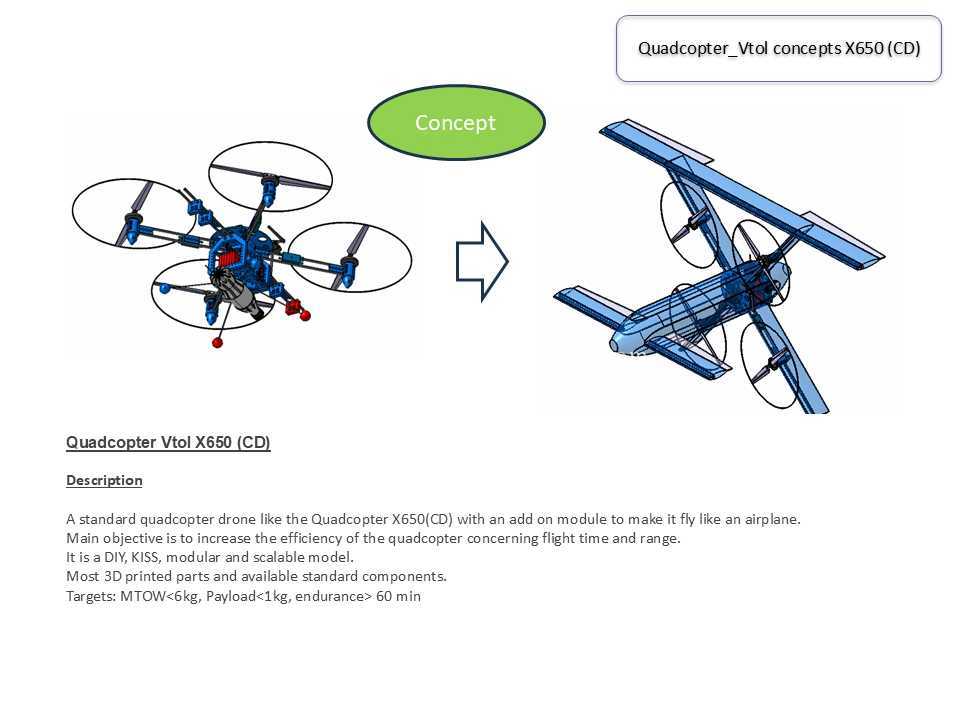

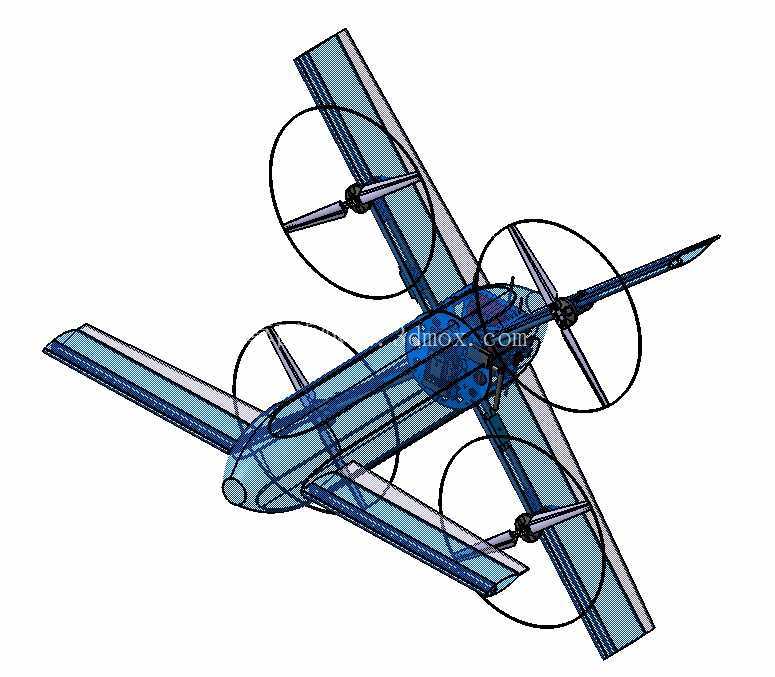

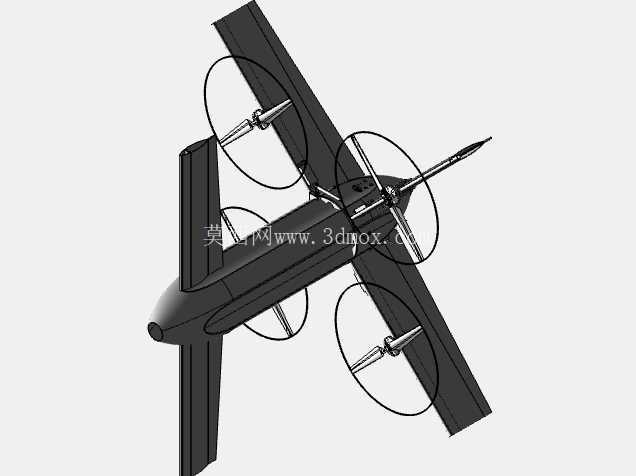

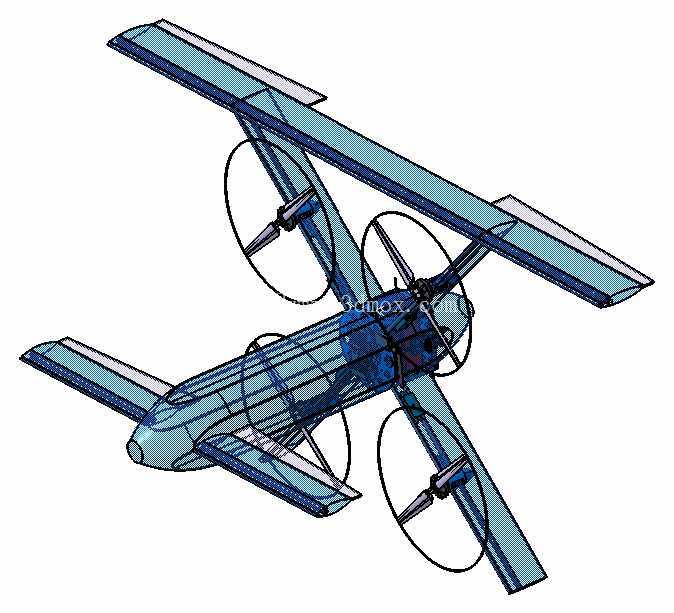

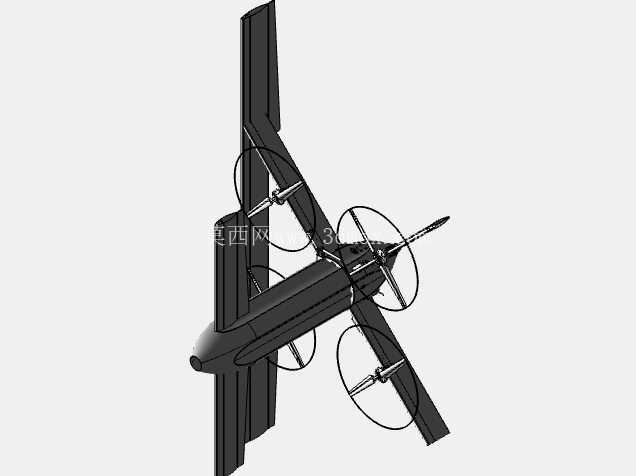

　　这款垂直起降融合构型飞行器，核心是解决多旋翼无人机续航短板与固定翼飞行器起降场地受限的行业痛点，在巡检、测绘、应急物资投送场景中，不需要专门的跑道起降，升空后切换固定翼飞行模式能大幅提升作业半径，相比纯多旋翼构型，同等电池容量下滞空时间可提升两倍以上，适合大面积林区巡检、河道巡查、电力线路通道普查这类需要长距离连续作业的场景。从结构设计逻辑来看，整体采用上单翼布局，机翼选用大展弦比平直翼型，低速飞行时升阻比表现更优，起降阶段的升力冗余充足，不需要过高的滑跑速度就能获得足够升力，四个旋翼动力单元分别布置在机翼前后的延伸臂上，前后旋翼的旋转平面保持在同一垂直高度，垂直起降阶段四个旋翼共同提供升力，姿态控制逻辑和常规四旋翼一致，通过不同旋翼的转速差实现俯仰、横滚、偏航动作，不需要额外的姿态调整机构就能完成稳定悬停、垂直升降动作。

　　当飞行器爬升到预定高度、获得足够前飞速度后，机翼产生的升力逐步替代旋翼升力，此时可降低旋翼转速，甚至可调整动力输出逻辑让旋翼进入顺桨状态降低飞行阻力，依靠机翼升力维持平飞，平飞阶段的动力消耗远低于纯多旋翼模式。结构设计上，机身主体采用半硬壳式构型，内部预留了飞控系统、电池舱、任务载荷舱的安装空间，电池舱布置在机身重心位置，避免电池重量变化影响整机重心配平，任务载荷舱位于机身下部，可根据作业需求更换航拍相机、多光谱传感器、小型物资投放机构，安装接口采用标准化快拆设计，不需要改动主体结构就能完成载荷更换。

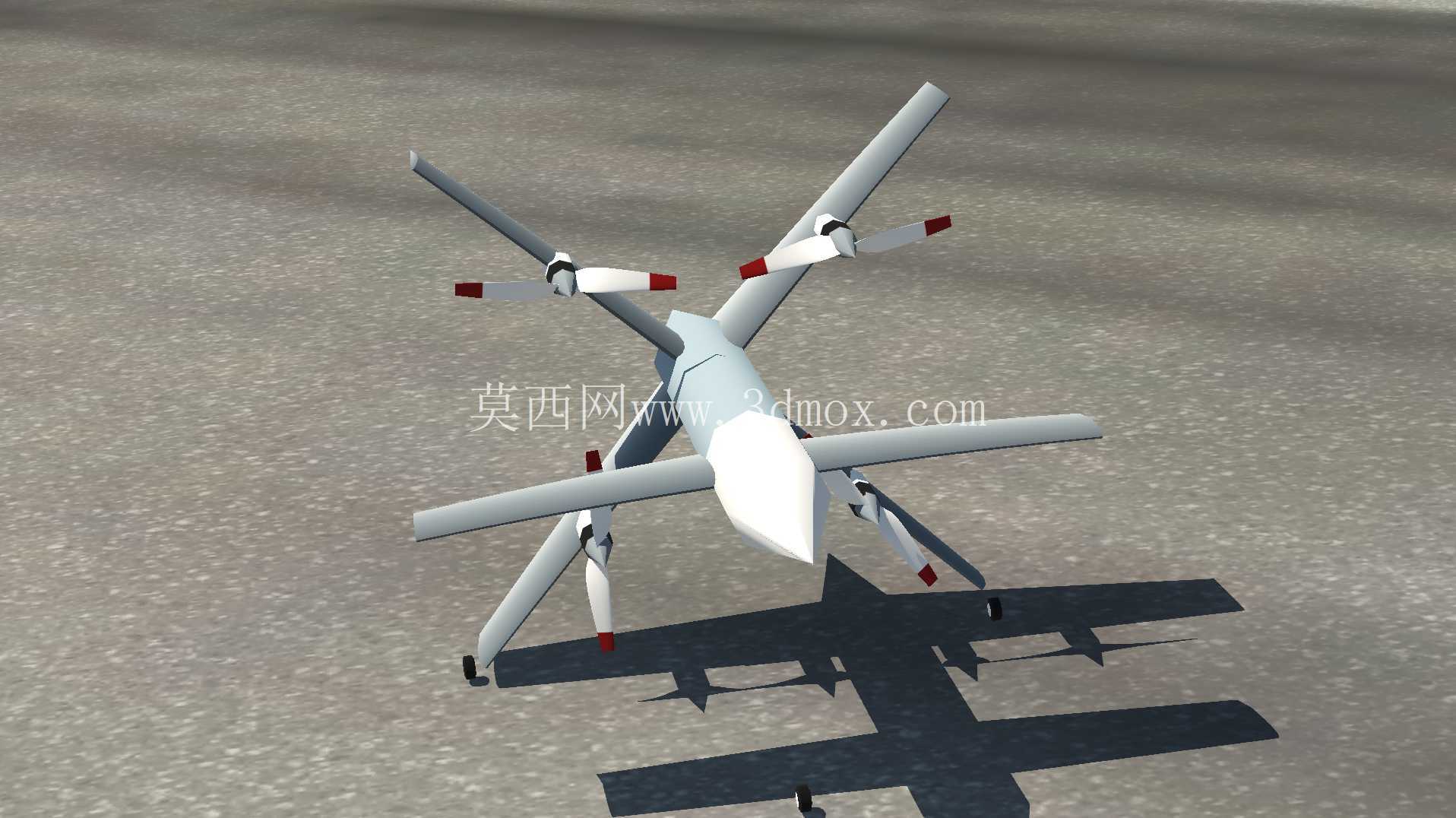

　　机翼和旋翼臂采用一体化连接设计，旋翼臂直接嵌入机翼主梁结构，避免额外的连接接头带来的重量增加与结构应力集中问题，机翼后缘设置有副翼，在固定翼飞行模式下通过副翼偏转实现横滚控制，机身尾部设置垂尾与平尾，保证固定翼飞行阶段的航向与俯仰稳定性，垂尾和平尾的翼型选用对称翼型，低速下操纵响应灵敏，不会出现过大的操纵滞后。旋翼的桨叶选用低雷诺数高效桨型，垂直起降阶段能提供足够的静拉力，平飞阶段如果保持旋翼旋转，也能在来流作用下保持较高的气动效率，不会因为前飞的来流导致桨叶失速。整机的安装边界需要重点关注旋翼旋转平面与机翼的间隙，设计时预留了足够的安全距离，避免旋翼高速旋转时碰到机翼结构，同时旋翼臂的长度经过反复迭代，保证四个旋翼的下洗气流不会直接冲击机翼上表面，减少垂直起降阶段的气动干扰，避免额外的升力损失与姿态扰动。起落架采用轻量化滑橇式设计，布置在机身下部两侧，垂直降落时能吸收着陆冲击，同时不会在平飞阶段产生过大的气动阻力，滑橇的高度经过核算，保证机身下部的任务载荷在着陆时不会触碰地面，预留了足够的载荷安装空间。

　　在结构强度校核环节，机翼主梁按照平飞最大过载、垂直起降最大动载荷两种工况进行校核，旋翼臂重点校核旋翼拉力带来的弯曲载荷与振动疲劳，保证长时间飞行不会出现结构共振问题，整机的重心位置经过配平，垂直起降阶段重心落在四个旋翼形成的升力中心范围内，固定翼平飞阶段重心落在机翼平均气动弦长的30%位置，兼顾两种飞行模式下的稳定性与操纵性。布线设计上，动力线与信号线分开布置，避免动力系统的电磁干扰影响飞控与GPS信号接收，电调布置在旋翼臂靠近电机的位置，缩短动力线长度减少功率损耗，同时利用飞行时的来流为电调散热，不需要额外的散热装置就能满足长时间工作的温度要求。
