低温管壳式热交换器结构设计

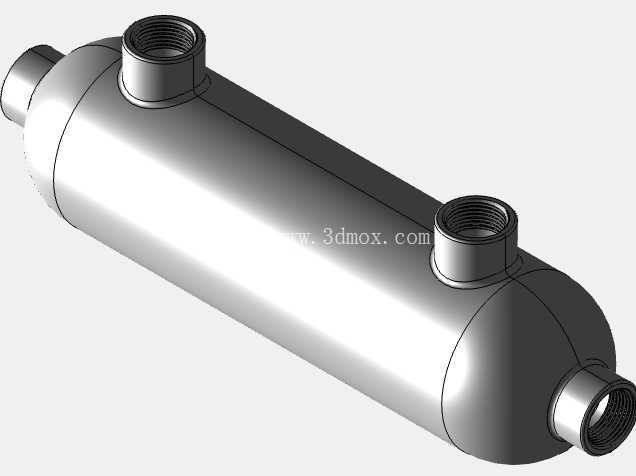

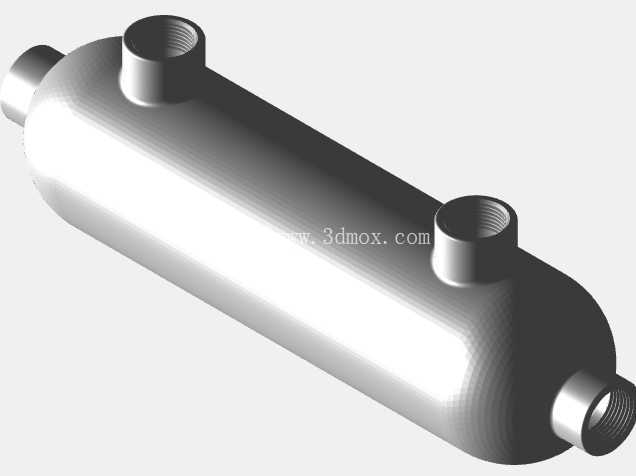

　　在低温制冷、特种气体处理以及小流量低温工质温度调控的场景中，常规管壳式换热器常因壳程流道存在流动死区，导致工质在壳程内滞留、换热效率随运行时长逐步衰减，无法适配极低压降要求的低温冷却回路。这款管壳式热交换器的结构设计，正是针对这类工况痛点做了定向优化，从流道构型到材料适配都围绕低温工况的实际运行需求展开。从结构布局来看，设备采用卧式筒形壳体作为承压主体，两端设置标准法兰接口作为壳程工质的进出通道，壳体顶部垂直布置两个管程接口，分别对应管程工质的流入与流出，这种接口布局能够适配多数低温工艺管线的排布逻辑，安装时可直接对接水平布置的壳程管线与垂直引出的管程管线，无需额外加装大角度转向接头，能有效减少管线局部阻力损失。

　　壳体内部的换热管束采用多排平行排布的光管结构，管束通过多层折流支撑板做径向固定，避免低温工况下管束因热胀冷缩出现振动磨损，和常规弓形折流板不同的是，这款设备的壳程内部采用螺旋形内挡结构，这种构型能够引导壳程工质沿着壳体周向做全容积螺旋流动，不会在折流板背侧形成流动滞止区，壳程内所有流通区域的工质都能持续参与换热，既提升了整体换热系数，也避免了死区位置因工质长期滞留出现杂质沉积、局部冻堵的问题，这一点在低温工况下尤为关键——一旦出现局部冻堵，不仅会大幅提升流道阻力，严重时还会因局部应力不均造成壳体或管束损伤。

　　材料选型上，结构适配了适合低温环境使用的特定合金材料，能够耐受低温工况下的材料脆化风险，同时整体结构针对激光烧结的增材制造工艺做了适配优化，内部螺旋挡结构与壳体、管束支撑结构可实现一体化成型，减少了传统焊接结构在低温下的焊缝泄漏风险，也省去了多部件组装的公差累积问题，成型后的内部流道粗糙度均匀，能进一步降低壳程工质的流动阻力。从安装边界来看，设备整体为卧式圆柱构型，三个外接接口的法兰端面均设置了标准密封槽，可适配常规低温管路的密封垫片选型，安装时仅需预留壳体轴向的拆装空间，用于后期管束检查或维护，径向方向仅需预留对应接口的管线连接操作空间即可，无需额外设置大型支撑框架，设备自身的鞍式支撑结构可直接固定在常规设备支架上。

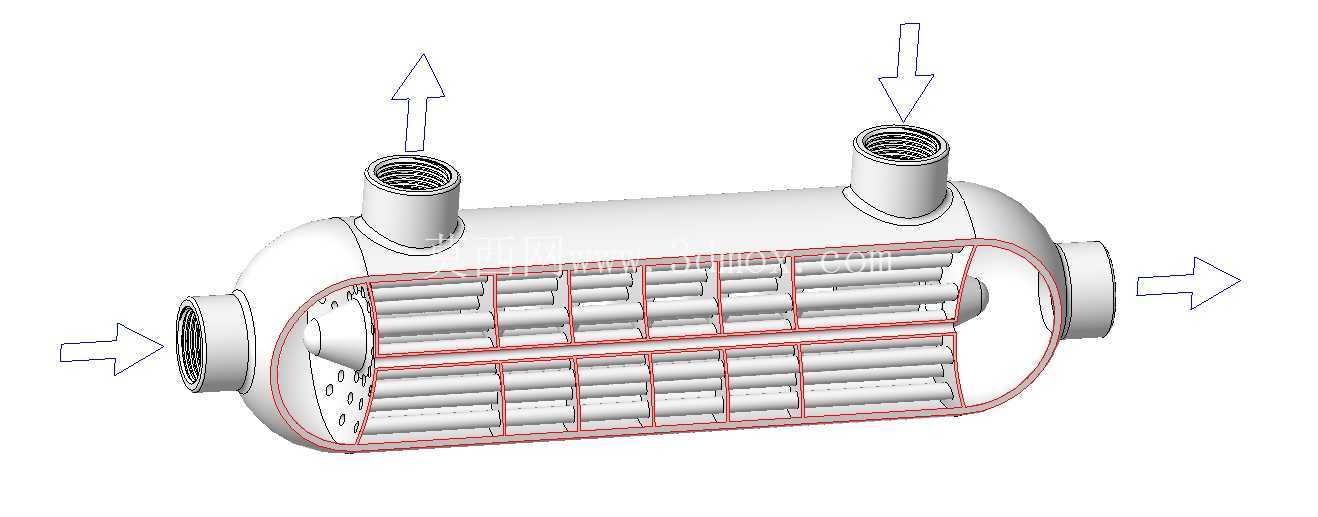

　　实际运行过程中，管程内的低温工质从顶部一侧接口流入，经过多排换热管束后从顶部另一侧接口流出，壳程的待冷却工质从壳体一端的法兰接口流入，在螺旋内挡的引导下沿着管束外壁做螺旋流动，全程和管程内的低温工质进行充分逆流换热，最终从壳体另一端的法兰接口流出，整个流动过程的流道截面变化平缓，没有突然的扩径或缩径结构，整体压降远低于常规弓形折流板的管壳式换热器，非常适合用在对压力损失要求严苛的低温冷却气体温度再生回路中，比如小型低温实验系统、特种气体提纯回路、小流量低温工质的温度回收场景，能够在极低的驱动压头下实现稳定的换热效果，不会因为流道阻力过大导致前端供气压力不足，影响整个系统的运行稳定性。在建模细节上，所有接口的法兰连接尺寸、密封槽结构都按照低温管路的通用标准做了还原，内部螺旋挡的导程、管束的排布间距、支撑板的开孔率都经过流道阻力校核，既保证了壳程工质的流动均匀性，也兼顾了结构的整体强度，不会因为内部挡结构的设置导致壳体承压能力下降，能够满足低温工况下的常规压力等级使用要求。
