六边形流道紧凑型翅片热交换装置

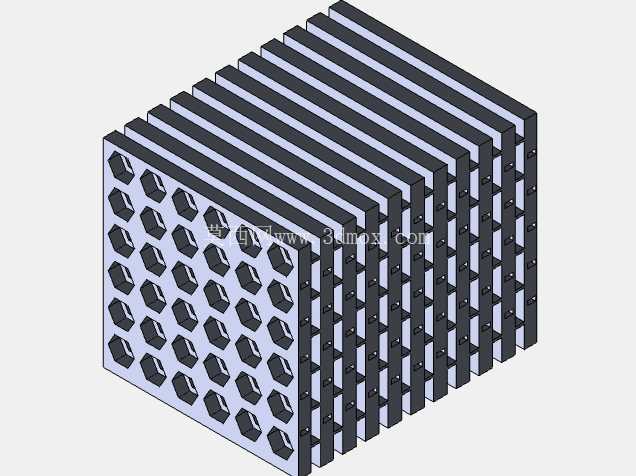

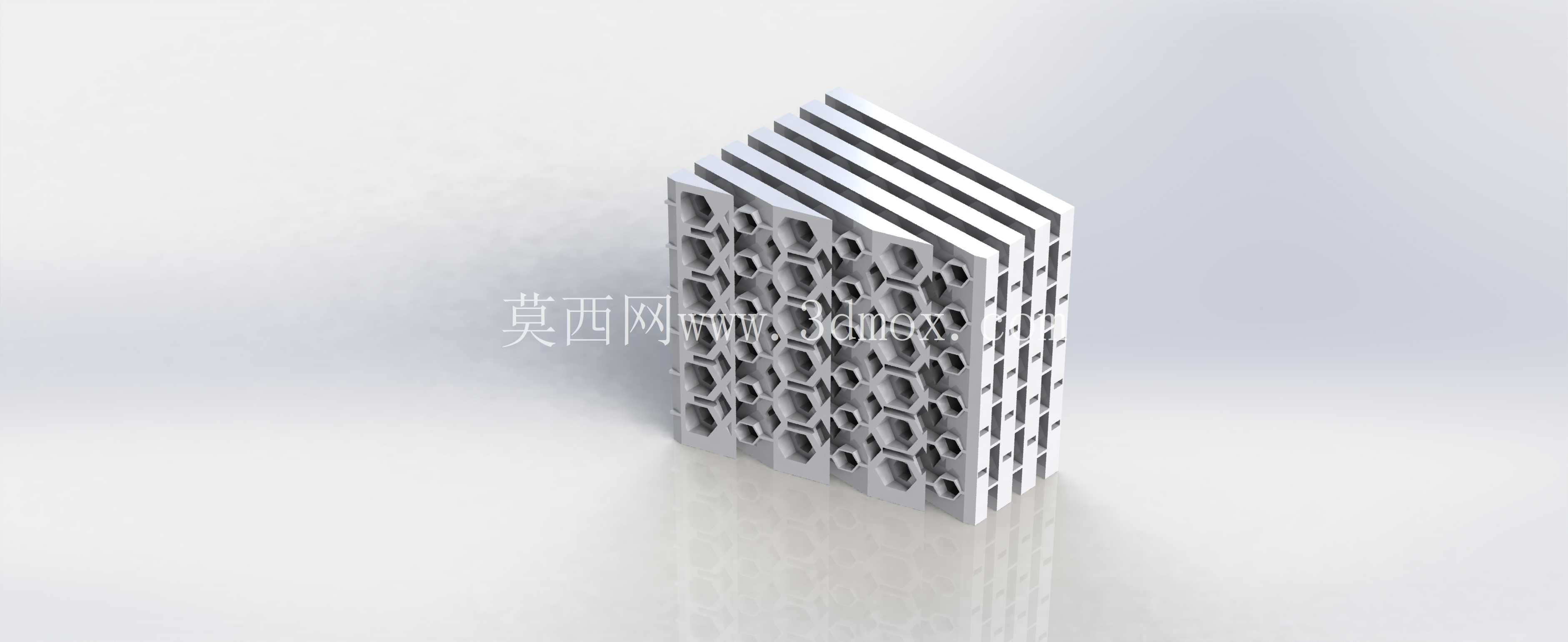

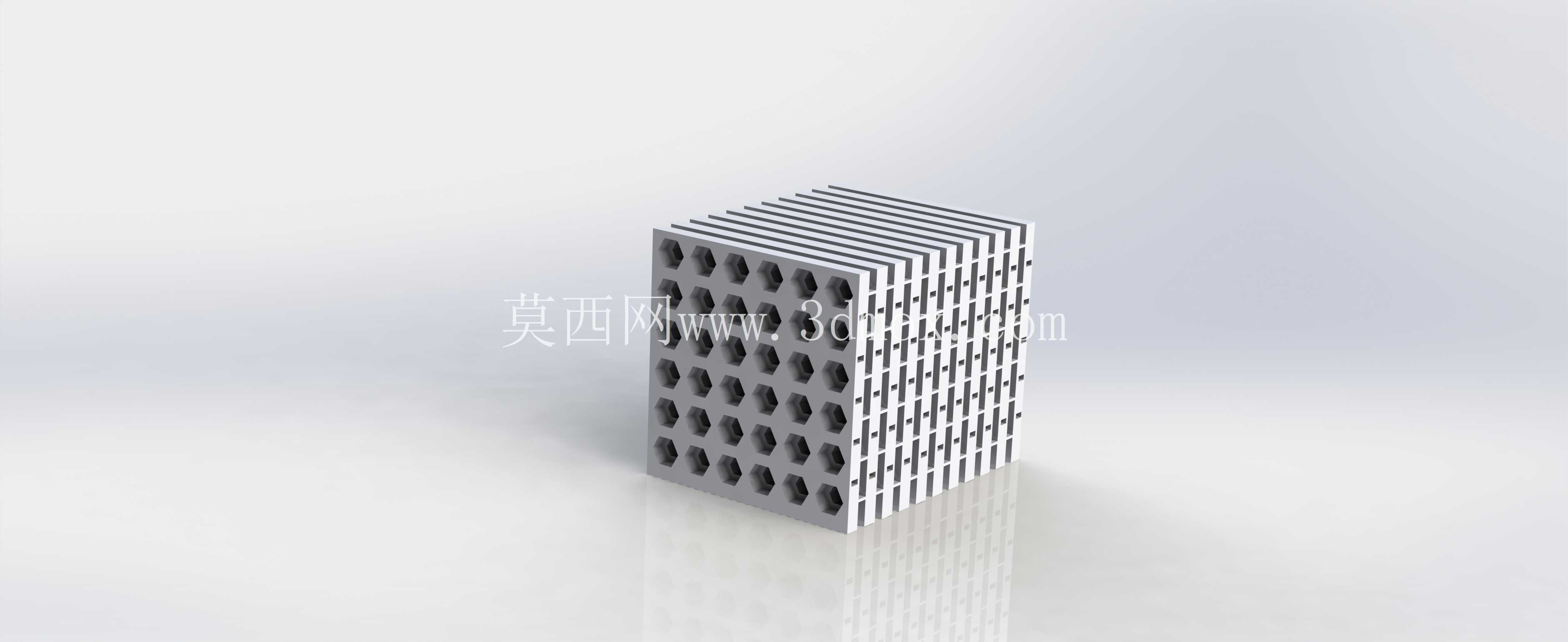

在小空间高热流密度的散热场景里，常规管壳式或者板翅式换热器往往受限于流道布局，要么换热效率达不到设计阈值，要么流阻过高带来额外的泵功损耗，这款紧凑型换热结构的设计初衷，就是为了平衡狭小安装空间内的换热能力与压降控制需求。从结构布局来看，它采用多层堆叠的翅片层设计，每层板体上规则排布六边形贯通流道，相邻层的翅片与流道对位精准，流体在层间流动时可以不断分割、扰流，破坏边界层的稳定附着，相比常规圆形流道，六边形的蜂窝式排布能在相同截面积下获得更大的换热接触面积，同时结构的整体刚性更好，承受流体压力冲击时的形变更小，不需要额外增加加强筋结构就能满足常规工况的强度要求。

实际应用中，这类换热结构可以适配小功率液冷温控回路、紧凑型电子设备散热单元、小型工业循环冷却系统等场景，尤其是在安装空间被严格限制的设备内部，比如便携式工业检测仪器的温控模块、小型激光设备的冷却回路、分布式算力单元的液冷换热段，它的堆叠式结构可以根据实际散热功率需求灵活调整堆叠层数，不需要重新开模制作整体壳体，只需要增减翅片层的数量就能匹配不同的热负荷，适配性更强。

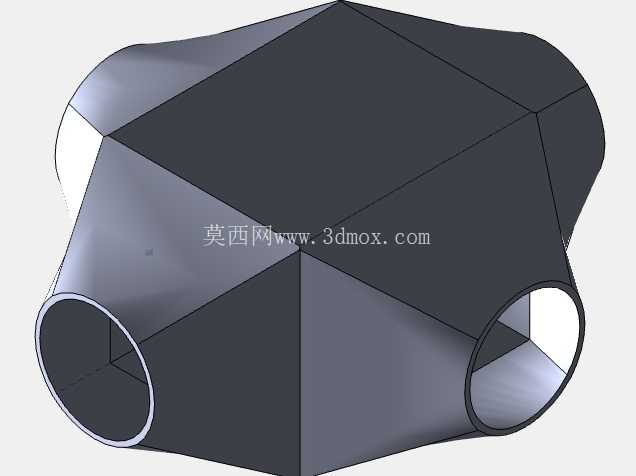

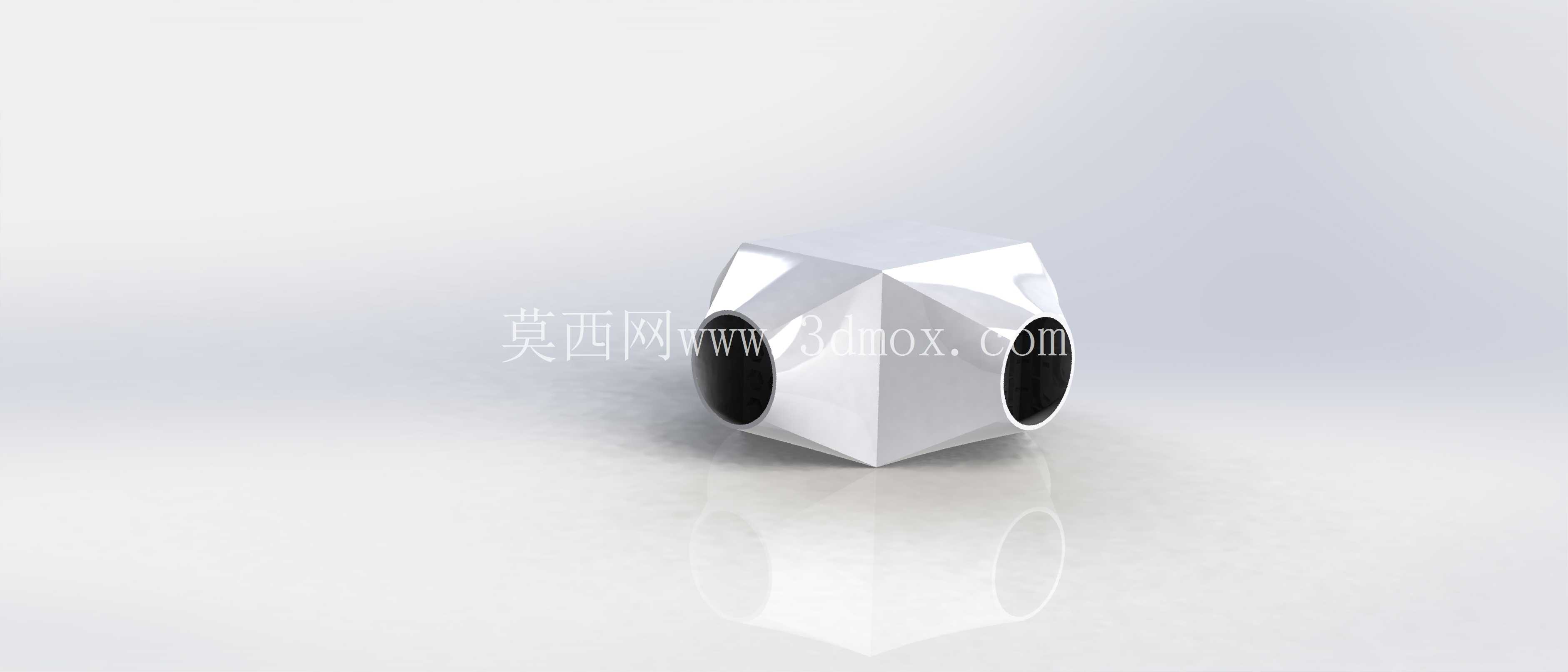

设计过程中，流道的六边形边长、翅片的厚度、层与层之间的密封位宽度都经过反复校核：六边形流道的内切圆尺寸经过流体仿真优化，既保证流体在流道内的流速处于合理区间，避免流速过低导致换热系数下降，也不会因为流道过窄造成杂质堵塞风险；翅片的厚度在满足导热效率的前提下尽可能做薄，减少整体结构的重量与材料占用，层间的密封边预留了足够的宽度，不管是采用焊接密封还是胶接密封，都能保证在额定工作压力下无渗漏。外形上整体为规整的长方体结构，六个安装面平整度一致，进出口可以根据管路布局选择在端面或者侧面开设，安装边界清晰，不需要额外设计复杂的转接结构就能直接嵌入现有管路系统，安装时只需要保证进出口与管路的同轴度，锁紧固定螺栓时按对角顺序施力，就能避免层间受力不均导致的密封失效问题。

材料选用6系铝合金，一方面是因为铝合金的导热系数足够高，能快速将流道内流体携带的热量传导到整个翅片结构，另一方面6系铝合金的加工性能好，不管是采用机加工还是压铸成型，都能保证流道的尺寸精度，表面做硬质阳极氧化处理后，还能提升抗腐蚀能力，适配大多数水基或者乙二醇基的冷却介质，不会因为长期接触冷却介质出现流道腐蚀堵塞的问题。从流阻特性来看，六边形流道的沿程阻力比同截面积的圆形流道更低，流体在流道内的流动分布更均匀，不会出现边角区域的流动死区，也就避免了死区位置局部过热导致的换热效率下降，在相同的流量下，整体压降比常规板翅式结构低15%左右，能降低循环泵的功率消耗，提升整个冷却回路的能效比。

在结构细节上，每层翅片板的定位结构设计在边角位置，堆叠时可以通过定位凸台与凹槽快速对位，保证每层流道的同轴度，避免层间错位导致流道通径变小、流阻升高的问题；整体堆叠完成后，外围可以根据需求加装固定夹板，通过长螺栓锁紧，即使在有一定振动的工况下使用，也不会出现层间松动、密封失效的问题。针对不同的换热介质，还可以调整表面处理工艺，如果是用于油液冷却场景，可以在流道内壁做亲油处理，降低油液在流道内的附着阻力，进一步提升流动效率；如果是用于腐蚀性介质的换热，可以更换为不锈钢材质的翅片板，采用真空钎焊的方式实现层间密封，满足特殊工况的使用需求。
