带圆角挤压结构的碳钢铰接安装支座

　　在轻工输送线、小型农用机具、户外检修工装这类对零部件耐候性、抗冲击性有基础要求的场景里，这类带铰接端的碳钢安装支座是很常见的连接构件，它主要承担杆类部件与安装基面之间的铰接支撑作用，让被连接件可以绕铰接轴完成小角度的摆动调整，同时承受径向载荷与小幅轴向窜动带来的作用力。从结构设计逻辑来看，整个零件没有采用复杂的曲面拼接，所有受力过渡位置都做了等半径圆角处理，避免应力集中导致的疲劳开裂——毕竟普通碳钢的焊接或冲压成型件，如果在折角位置留尖锐棱边，长期受交变载荷很容易从棱边位置萌生裂纹，圆角的半径取值刚好匹配板材厚度，既不会因为圆角过大占用多余安装空间，也不会因为圆角过小起不到应力释放的作用。

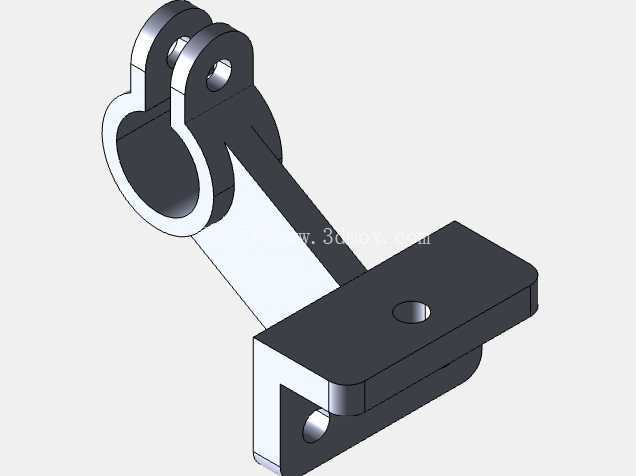

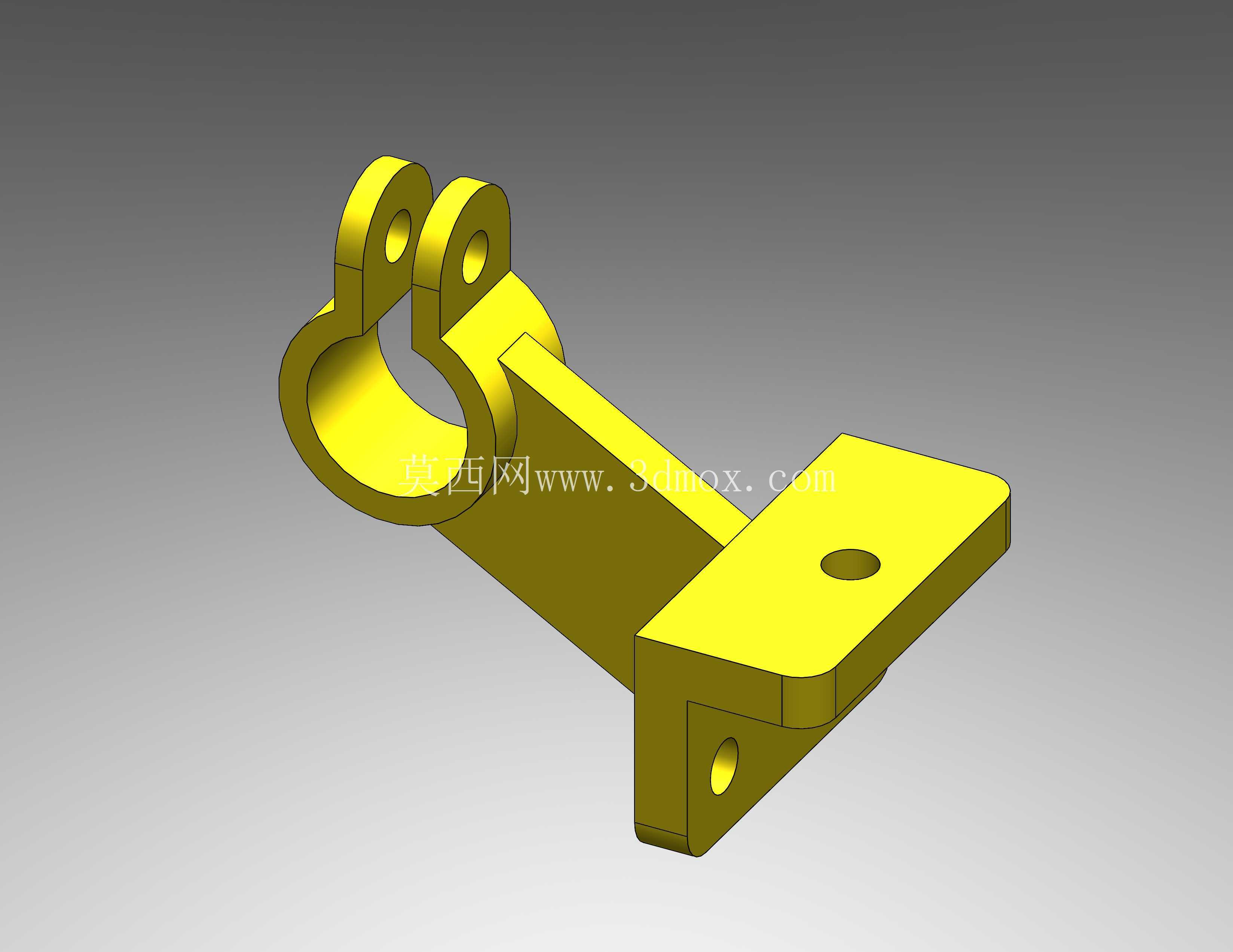

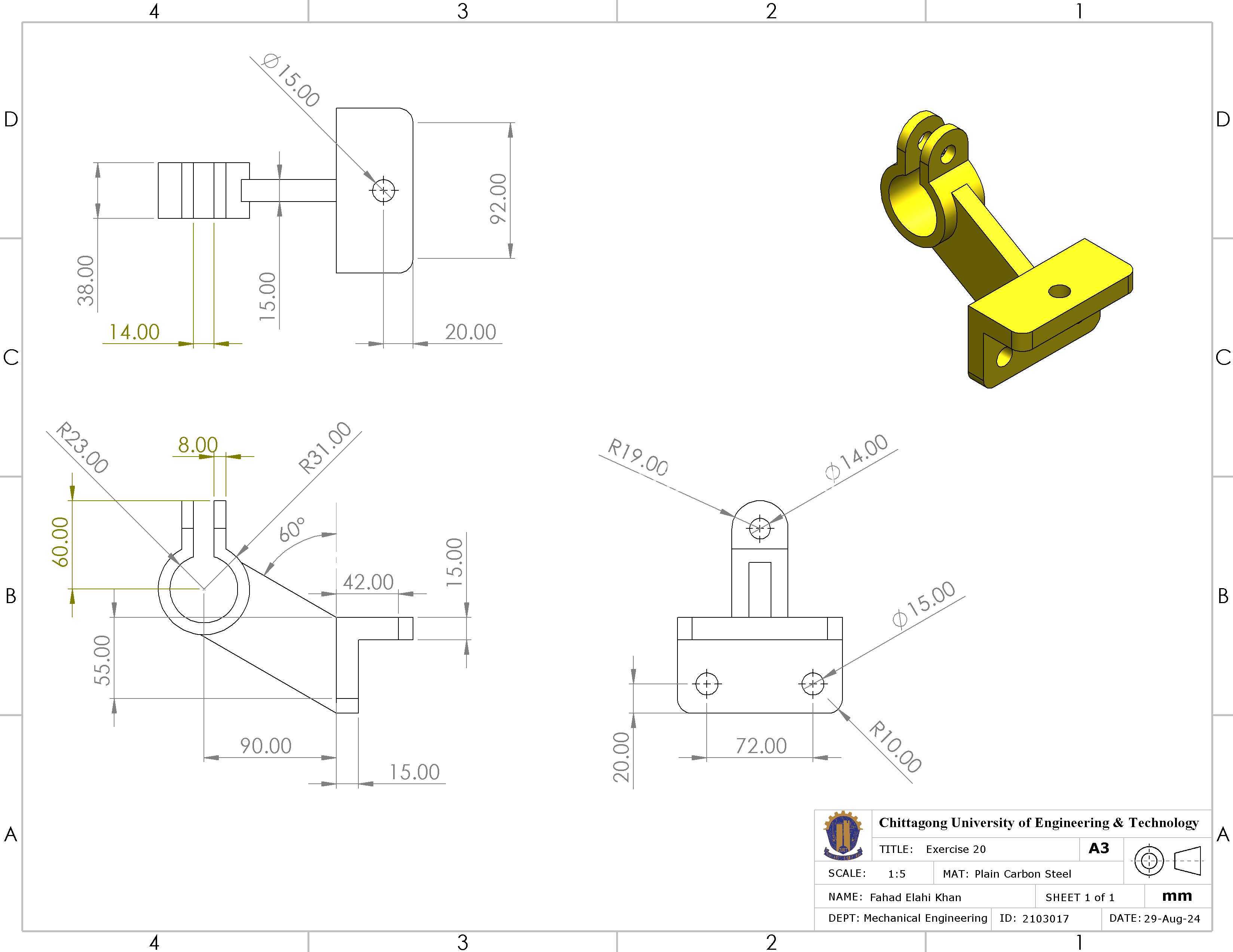

　　零件一端是开口的C型铰接抱箍结构，两个同轴的铰接耳上预留了销轴安装孔，孔位的同轴度公差控制在0.05mm以内，保证销轴穿入后不会出现卡滞，抱箍的内孔直径匹配常规的圆管类杆件外径，安装时可以通过抱箍的开口微变形抱紧杆件，也可以在铰接耳孔位加装锁紧螺钉实现杆件的角度固定。从抱箍端延伸出的连接臂采用了等截面的矩形结构，截面厚度经过载荷校核，能承受额定范围内的弯矩，不会在长期承重后出现弯曲变形；连接臂末端是方形的安装底板，底板上预留了两个安装孔，一个是贯穿底板的沉头孔，用于穿入螺栓将整个支座固定在安装基面上，另一个是位于底板侧立面的螺纹孔，用于安装侧向的紧定螺钉，防止支座在受横向冲击力时出现移位。

　　整个零件的成型工艺结合了挤压与切割工序，铰接端的抱箍圆弧、连接臂的凸台结构都是通过冷挤压工艺一次成型，减少了后续机加工的材料去除量，也让金属纤维流线保持连续，提升了零件整体的结构强度；底板的安装孔、铰接耳的销轴孔则是在挤压成型后通过精密切割与铰孔工序完成，保证孔位的尺寸精度与位置度符合装配要求。从安装边界来看，整个零件的轴向长度控制在常规小尺寸连接件的适配范围内，安装底板的边长小于100mm，抱箍端的外圆直径不超过60mm，不需要占用过大的安装空间，不管是在紧凑的设备机架上安装，还是在户外支架的狭小空间里固定，都能适配现有安装基面的预留位置。

　　在实际选型使用时，需要注意铰接孔的配合间隙，如果是用于频繁摆动的工况，可以在铰接孔内加装铜衬套减少磨损，如果是用于固定角度的支撑场景，直接穿入销轴加装开口销防脱即可；零件表面没有做额外的涂层处理，使用时可以根据应用场景的防腐要求，自行做喷漆、镀锌等表面处理，普通碳钢基材的焊接性能良好，如果现场需要调整安装臂的长度，也可以通过焊接方式接长连接臂，不会影响整体的结构强度。这类支座的设计没有追求冗余的功能，所有结构都围绕铰接支撑、可靠固定的核心需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能：圆角对应应力释放，挤压凸台对应结构加强，安装孔对应固定需求，铰接耳对应摆动连接，完全是从工程实用角度出发完成的结构设计，能满足多数中低载荷工况下的铰接连接需求。
