SolidWorks初学者旋转切割练习零件

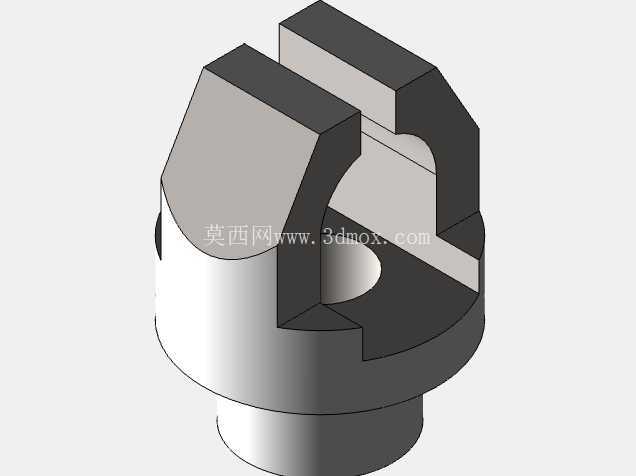

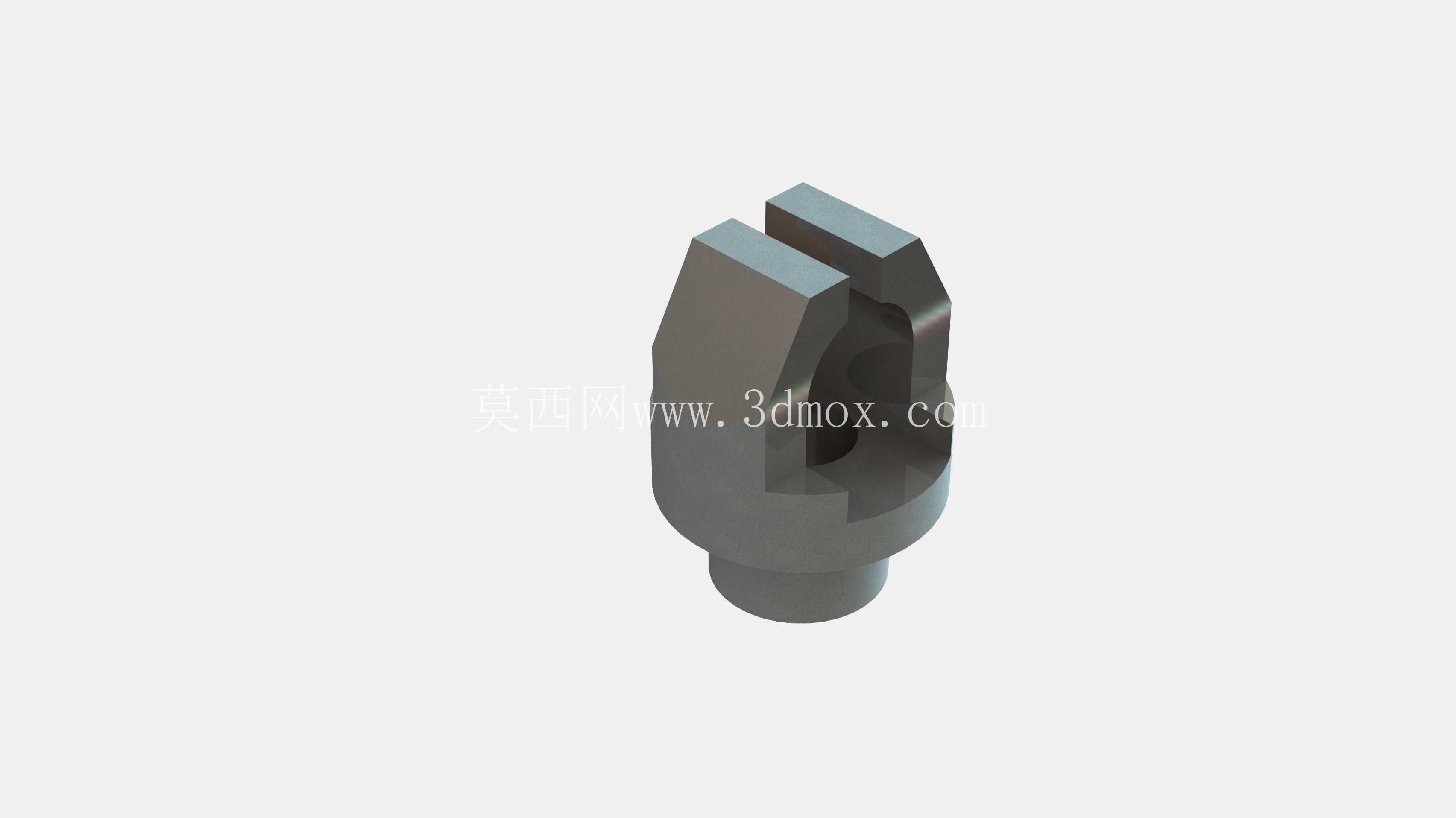

本次建模的练习零件，核心是通过单个草图完成旋转基体与切割特征的全流程构建，这类建模逻辑在小型液压阀块、气动接头类铸造零件的结构设计中十分常见，很多中小批量的流体控制元件毛坯，都会采用类似的对称回转加局部切削的结构形式，既适配铸造工艺的拔模需求，也能减少后续机加工的走刀路径。从实际应用场景来看，这类带单侧开槽的回转类零件，常作为管路系统中的定位连接座使用，底部的圆柱段用于插入安装基座的预制孔内，通过过盈配合或者侧面顶丝完成固定，上部的开槽结构则用于嵌装密封压片或者管路卡箍，中间的贯通孔走流体介质，整体结构没有多余的冗余设计，完全围绕功能需求排布特征。

设计思路上，没有采用常规的多草图分步建模方式，而是将旋转轮廓、切割轮廓整合到同一张草图中，这要求草图绘制阶段就理清各几何元素的约束关系：回转基体的母线要保证绕中心轴旋转后无自相交，切割区域的轮廓要和回转母线形成闭合的切割边界，同时要保证水平、垂直、相切、重合等几何约束完全定义，避免后续特征生成时出现草图过定义或者悬空的问题。很多新手在做这类练习时容易忽略草图的全约束，导致后续修改尺寸时特征错位，实际上在工业设计场景中，单草图多特征的建模方式能大幅减少特征树的层级，后续修改参数时只需要调整一张草图的尺寸，就能同步更新基体和切割结构，对于系列化的同类型零件设计，能提升不少改图效率。

从外形尺寸与安装边界来看，零件底部圆柱段的直径要和安装孔的公差带匹配，通常选h7的公差等级保证装配顺畅，上部开槽的宽度要和配套卡箍的厚度留0.1-0.2mm的间隙，避免安装时出现卡滞，零件总高度要控制在安装基座的端面以上，保证上部连接结构有足够的操作空间，中间贯通孔的直径要根据通流能力计算确定，孔口处要做0.5mm的倒角去除毛刺，同时避免安装密封件时割伤密封圈。零件的非加工面要保留铸造圆角，圆角半径取壁厚的1/3左右，防止铸造时出现应力集中导致的冷裂问题，加工面的粗糙度要达到Ra3.2，保证密封配合面的平面度要求。

建模过程中，旋转凸台特征要选择给定深度的360度旋转，确保基体完全成型，随后的拉伸切割特征要选择完全贯穿的终止条件，保证开槽结构从零件顶面切到指定深度，同时要注意切割特征的对称度，避免开槽偏移导致后续装配时受力不均。这类练习虽然是基础入门内容，但对应的建模逻辑在实际生产中应用极广，很多结构看似复杂的铸造零件，拆解后都是回转基体加局部切割、凸台、孔系的组合，掌握单草图多特征的建模方法，能帮助设计者理清零件的结构逻辑，避免建模时出现冗余特征，也能为后续的工程图生成、模流分析、数控加工编程提供干净的模型基础，减少后续环节的模型修复工作量。在实际的铸造模具设计中，这类零件的模具分型面通常选在底部圆柱的上端面，侧抽芯结构对应上部的开槽位置，建模时预留的铸造斜度要和模具的拔模角度匹配，保证毛坯能顺利从模具中脱出，这些细节在基础练习阶段就需要建立对应的工程思维，而不是仅仅完成特征的堆砌。
