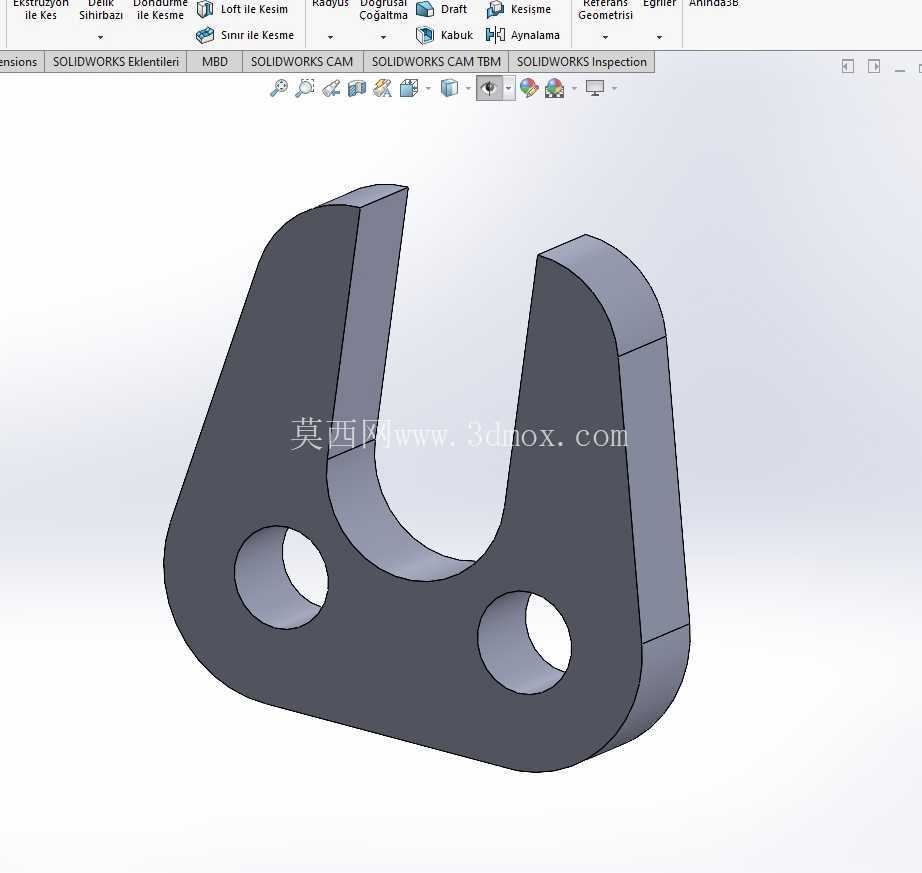

U型双孔铸造连接吊耳结构件

项目分类:铸造模 发布时间:2026-06-01 ID:1172645
  • U型双孔铸造连接吊耳结构件

  该结构件属于典型的吊装连接类受力构件,在中小吨位物料转运、轻型工装夹具挂载、小型设备部件吊装场景中应用广泛,日常多配套于车间工位周转工装、轻型起重辅助挂具、非标自动化线体的挂载点位,承担载荷传递、构件铰接连接的核心作用。从结构受力逻辑来看,整体采用U型开口的构型设计,开口侧用于卡入待连接的杆件或挂接轴,避免连接过程中需要从轴端穿装的繁琐操作,适配现场快速挂装、拆卸的作业需求,两个对称分布的通孔为安装孔位,可穿装螺栓或销轴,将构件固定在基座或其他承载结构上,孔位的同轴度、孔与安装面的垂直度公差控制在IT8级区间,能够保证穿装销轴后无卡滞、受力均匀,避免局部应力集中导致的构件变形或断裂。

  设计阶段优先考虑铸造工艺的成型特性,所有外轮廓转角处均设置了R3-R5的铸造圆角,既避免铸造过程中出现尖角砂眼、冷隔等缺陷,也能降低热处理及受力过程中的应力集中系数,构件整体采用等厚截面设计,厚度方向尺寸保持一致,既方便木模制作、简化铸造模具的分型结构,也能保证铸件冷却过程中收缩均匀,减少内部缩松缺陷的产生。U型开口的内侧圆弧面与待挂接的轴类零件外圆匹配,圆弧半径比适配轴径大0.2-0.5mm,既保证挂接时的装配间隙,也能让接触面积足够大,降低接触面的压应力,避免长期载荷作用下出现接触面压溃变形。

  安装边界方面,两个安装孔的中心距根据常用的挂载基座孔位标准设定,适配多数通用型材、焊接基座的安装孔距,构件整体外轮廓的宽度、高度尺寸控制在紧凑区间,不会占用过多安装空间,同时开口的深度尺寸经过载荷校核,能够保证挂接轴在额定载荷下不会从开口处脱出,无需额外设置防脱卡榫即可满足常规作业的安全要求,若用于振动较大的作业场景,也可在开口端预留加装防脱销的孔位扩展空间。从材料选型适配性来看,该结构采用铸钢材质即可满足多数场景的强度要求,若用于腐蚀环境可换用铸不锈钢材质,建模过程中对所有受力截面做了抗弯、抗剪强度校核,在1.5倍额定载荷下的最大应力低于材料屈服强度的60%,保证足够的安全裕度。

  构件的两个安装端面做了铣平处理要求,安装时能够与基座表面完全贴合,避免安装面存在间隙导致的螺栓受附加弯矩、长期使用后螺栓断裂的问题,U型外侧的圆弧过渡段做了加厚处理,对应挂接受力时的最大弯矩截面,提升整体承载能力。日常使用中,该构件可单独作为挂接点使用,也可成对对称布置,作为长杆件的铰接支撑座,适配轻型输送线的张紧轮挂载、小型料箱的吊装挂点、工装夹具的快速连接点位等多种场景,结构简单可靠,加工工序少,铸造完成后仅需对安装孔、安装面做少量机加工即可投入使用,制造成本低,维护更换方便,适合批量生产应用。
