PLCC84引脚PCB安装插座结构设计

在老式工业控制板卡、复古计算机主板的维修与复刻场景中，PLCC封装芯片的可靠连接一直是结构设计环节容易被忽略的细节。这款PLCC-84插座的设计，完全围绕2.0mm引脚间距的PLCC84封装芯片适配需求展开，没有沿用市售成品插座的冲压金属外壳方案，而是采用一体化绝缘基座加定位销的结构，适配小批量定制板卡的快速打样与维修替换场景。

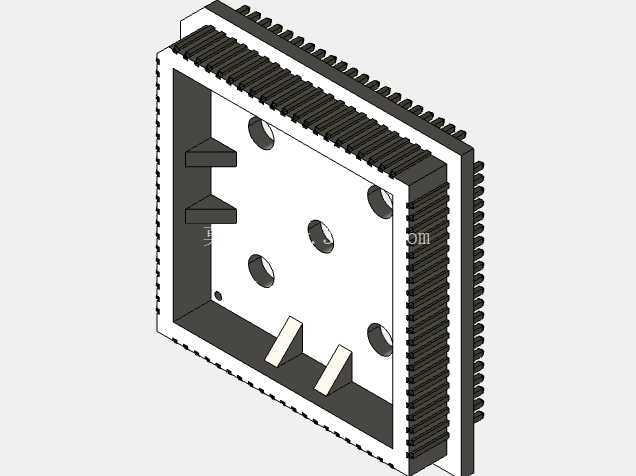

从实际安装逻辑来看，这款插座的安装边界完全贴合标准PLCC84封装的占位尺寸，基座外沿的84个引脚槽位严格对应芯片引脚的排布位置，每个槽位的开槽深度控制在3.2mm，刚好能容纳从2.0mm间距排针上取下的0.5mm方形引脚，引脚插入后不会出现歪斜、虚位的问题，不需要额外的引脚校正工序。基座四个角设计了带沉孔的定位凸台，沉孔尺寸适配直径1.2mm的黄铜定位销，安装时先将四个定位销压入PCB对应的定位孔中，就能完成插座的预固定，不需要额外的治具辅助定位，后续波峰焊或者手工焊接时，插座不会因为焊锡的张力出现偏移，焊接完成后可以用侧切刀直接剪掉露出PCB背面的定位销多余部分，不会占用PCB背面的布线空间。

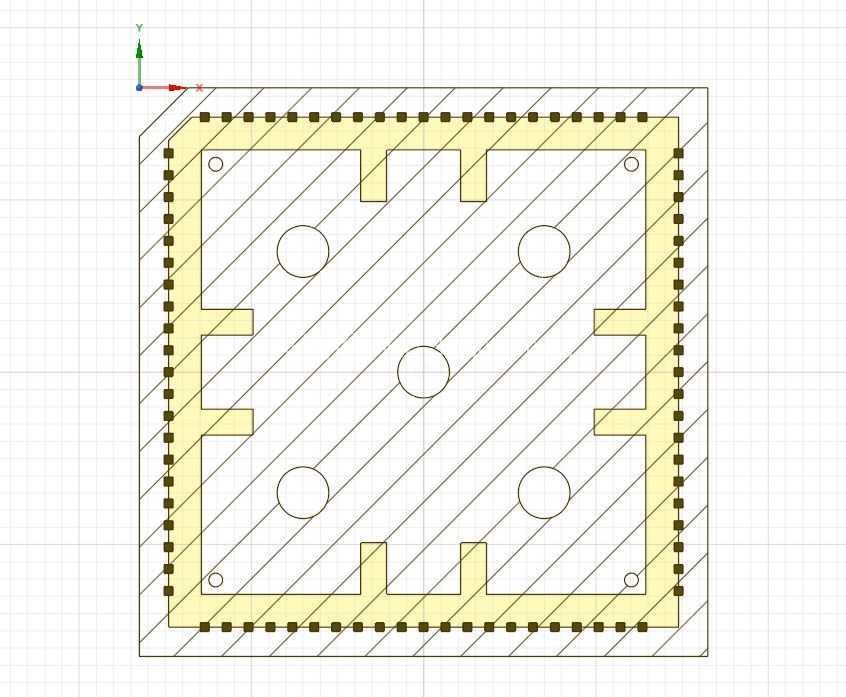

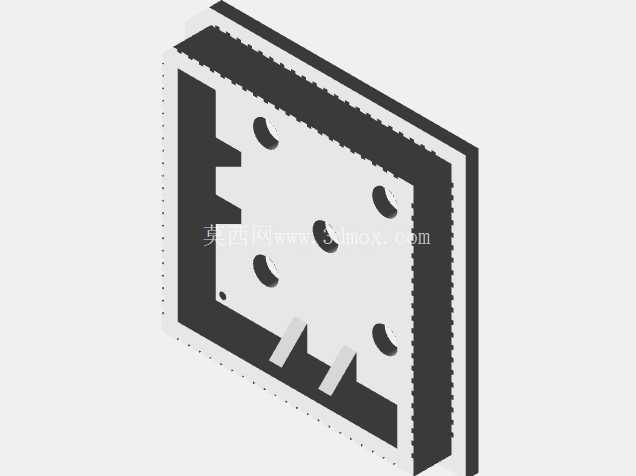

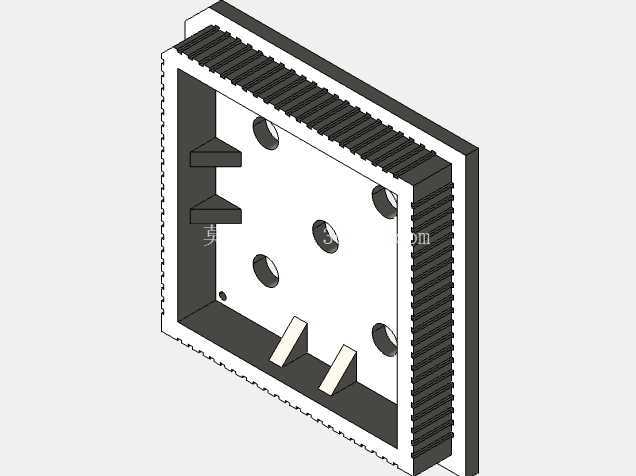

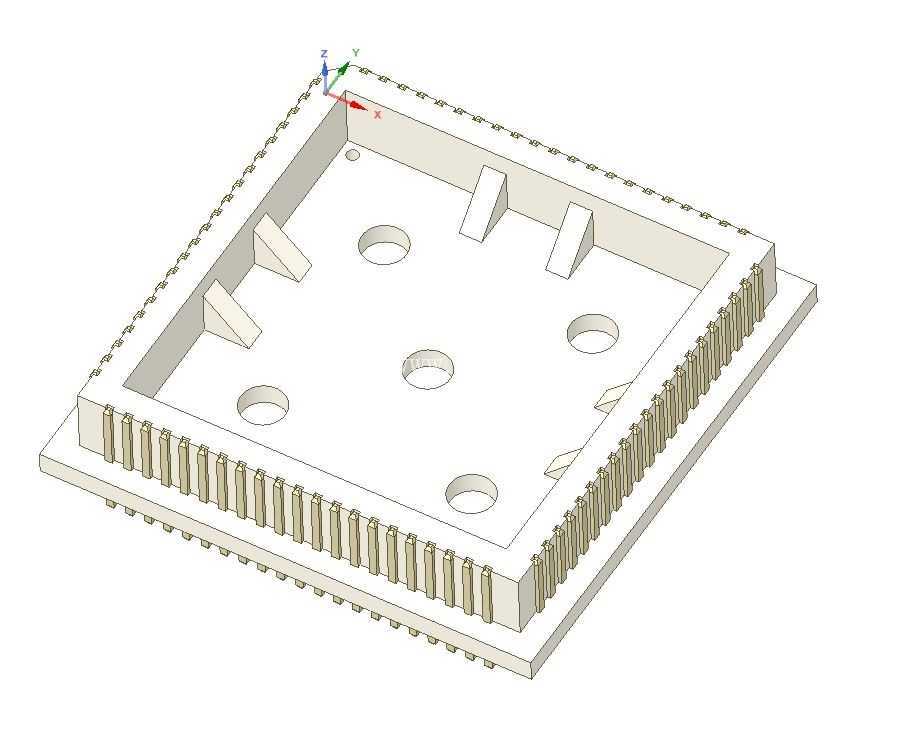

基座内部的结构设计也充分考虑了芯片安装的容错空间，基座底面设计了6个直径2.5mm的圆形通孔，一方面是减少3D打印过程中的材料收缩变形，保证基座平面的平面度控制在0.1mm以内，避免芯片安装后出现引脚接触不良的问题；另一方面这些通孔也可以作为芯片拆卸时的顶出孔，当需要更换芯片时，用细顶针从通孔处向上施力，就能平稳将芯片从插座中顶出，不会因为单侧受力导致引脚弯折。基座内部还设计了4个三角形的导向筋，筋条高度1.5mm，芯片放入时可以顺着导向筋滑入正确位置，即使操作人员没有完全对准引脚位置，也能通过导向筋的引导自动对位，降低芯片安装时的引脚弯折风险。

从材料适配的角度，这款结构完全适配SLS工艺的尼龙材料打印，尼龙材料的韧性足够支撑引脚的多次插拔，不会像PLA材料那样在多次插拔后出现槽位开裂的问题，同时尼龙材料的耐温性能可以满足常规波峰焊的温度要求，不会在焊接过程中出现基座软化变形的问题。整个基座的壁厚设计控制在1.2mm，既保证了结构强度，又尽可能减少了材料的使用，打印过程中不需要添加支撑结构，所有的槽位、通孔都可以直接打印成型，后续只需要简单的去除粉层处理就可以直接使用，不需要二次机加工。

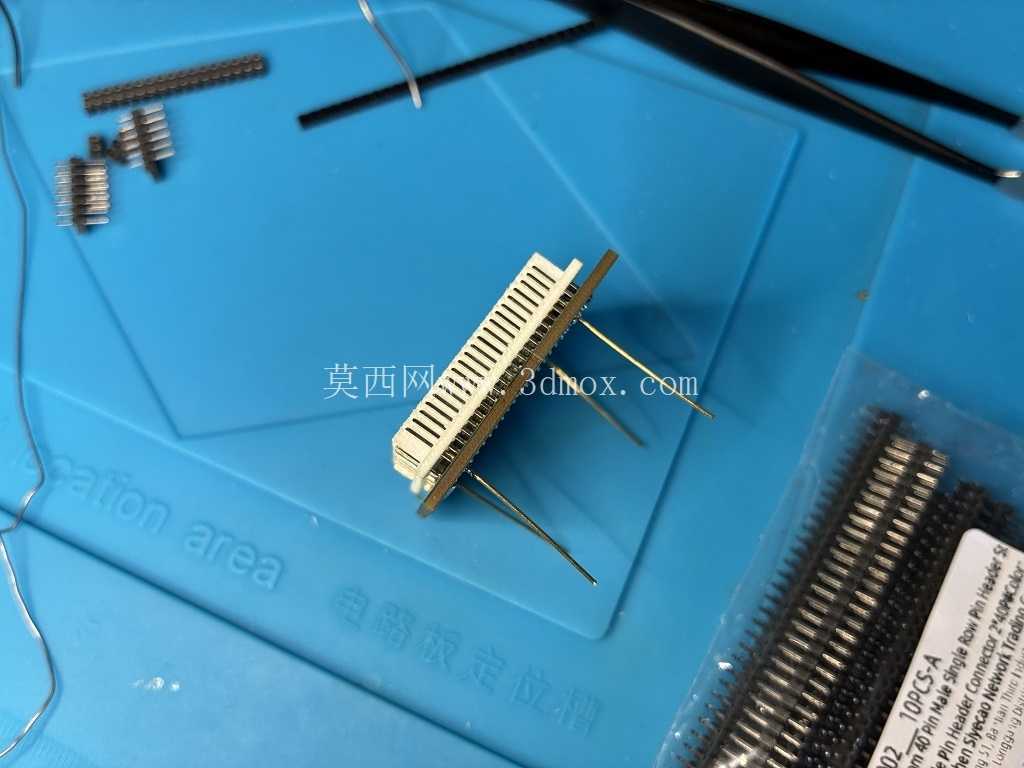

在实际的板卡复刻场景中，很多老式PLCC84封装的芯片已经很难找到配套的成品插座，尤其是小批量维修场景下，定制开模生产插座的成本极高，这款3D打印的插座结构刚好填补了这个空白，不需要开模就可以快速制作出适配的插座，引脚可以直接从通用的2.0mm间距排针上拆解获取，不需要定制特殊规格的接触件，整体制作成本不到成品插座的十分之一，而且安装后的连接可靠性完全可以满足老式计算机、工业控制板卡的长期使用需求。插座的整体高度控制在5.8mm，安装后芯片顶面距离PCB板面的高度和原装插座保持一致，不会影响板卡上其他元器件的安装，也不会和机箱内部的其他结构产生干涉，完全兼容原有设备的安装空间要求。
