复古计算机电源适配安装固定支架结构

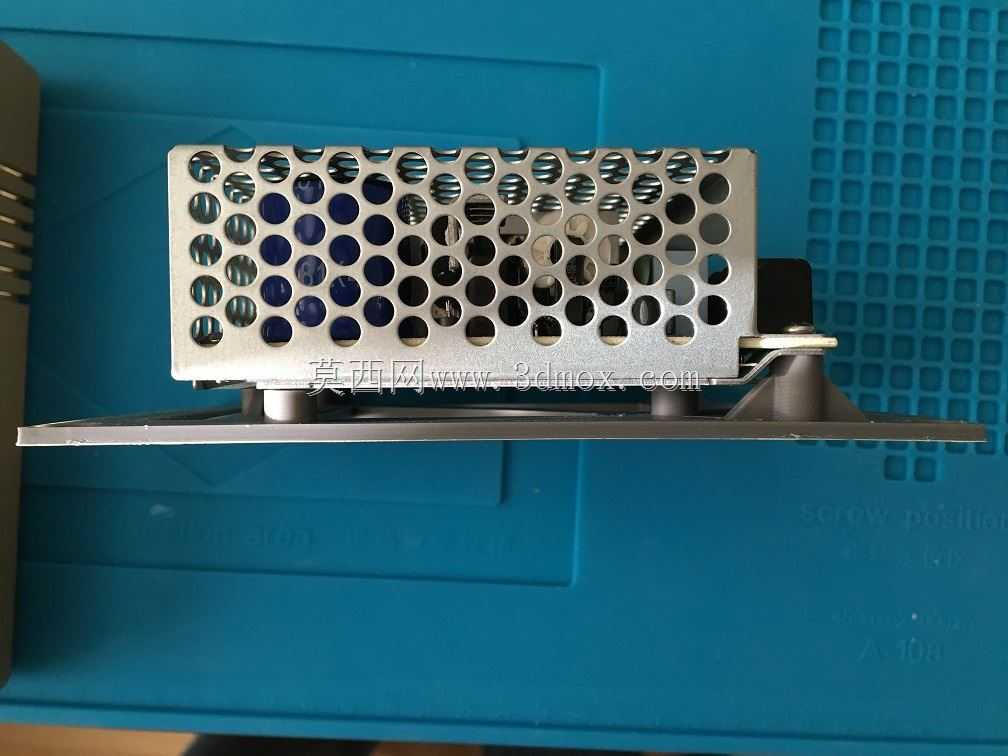

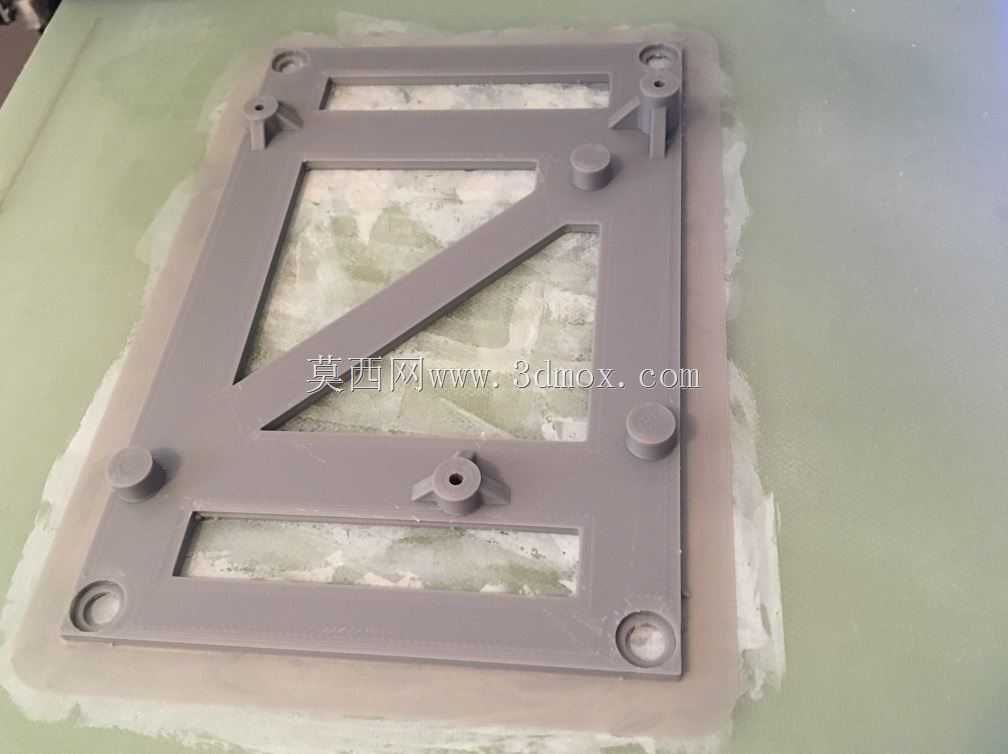

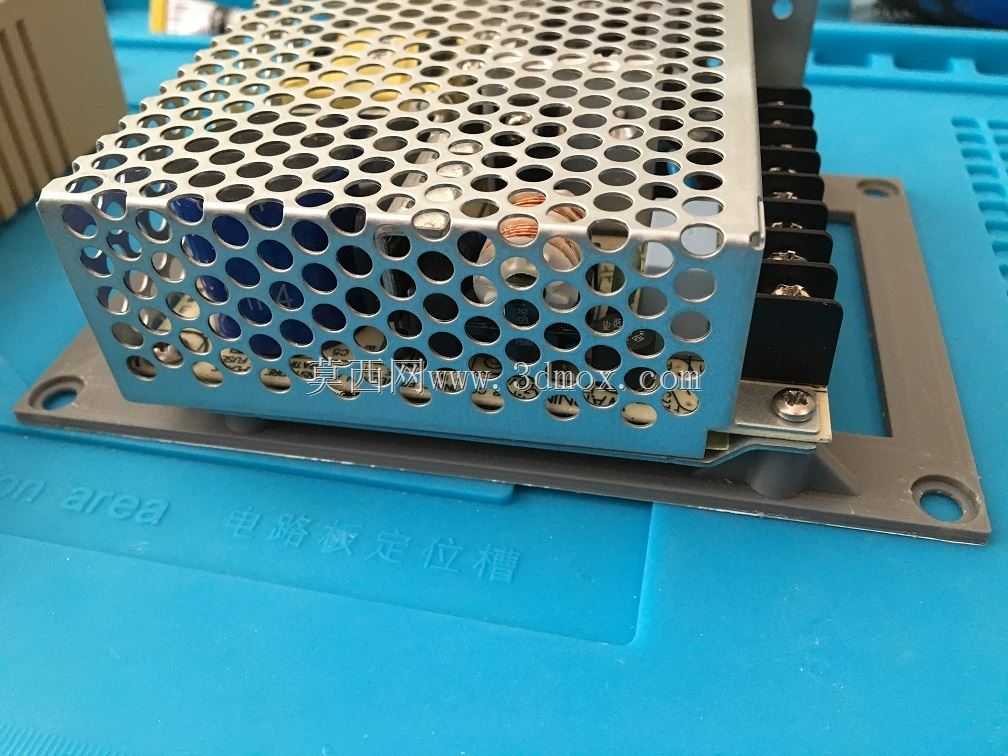

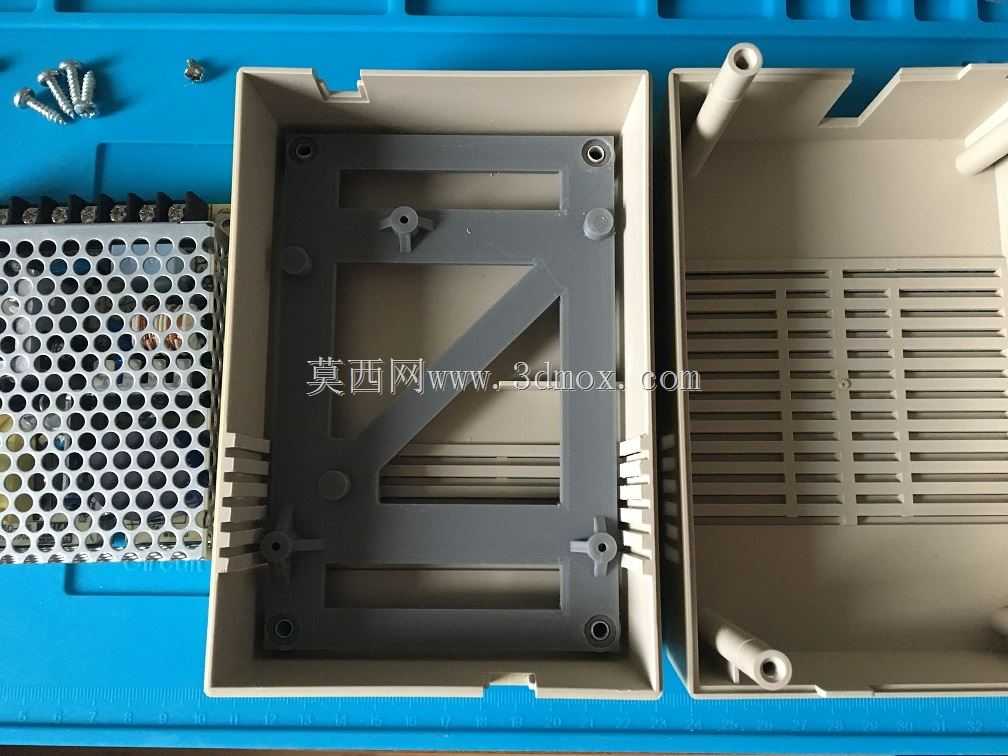

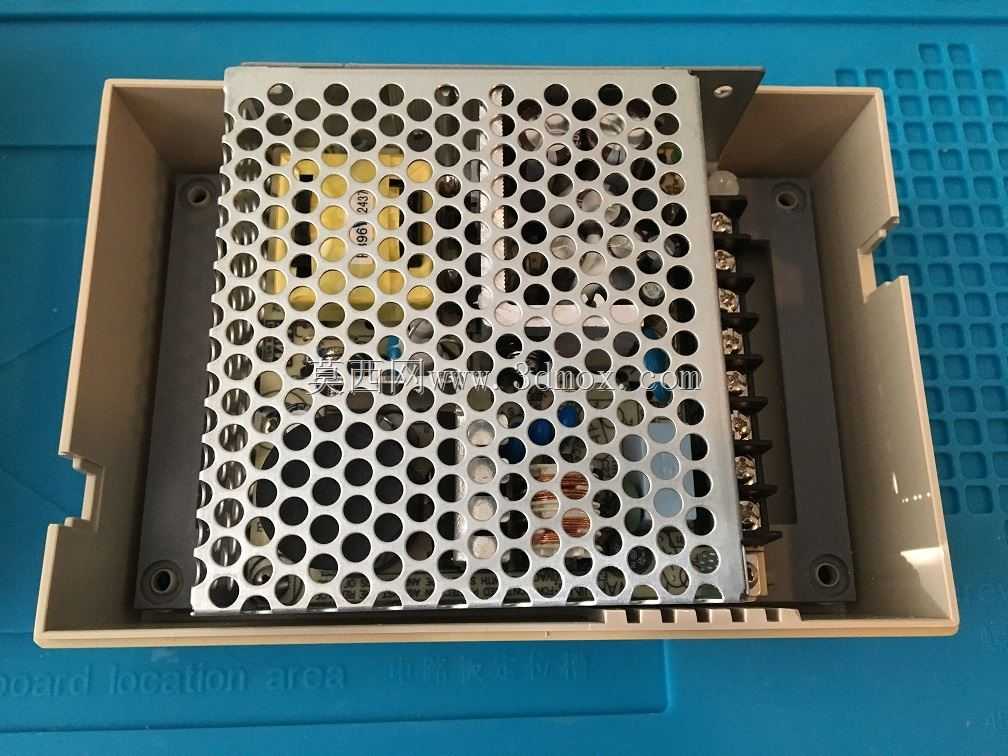

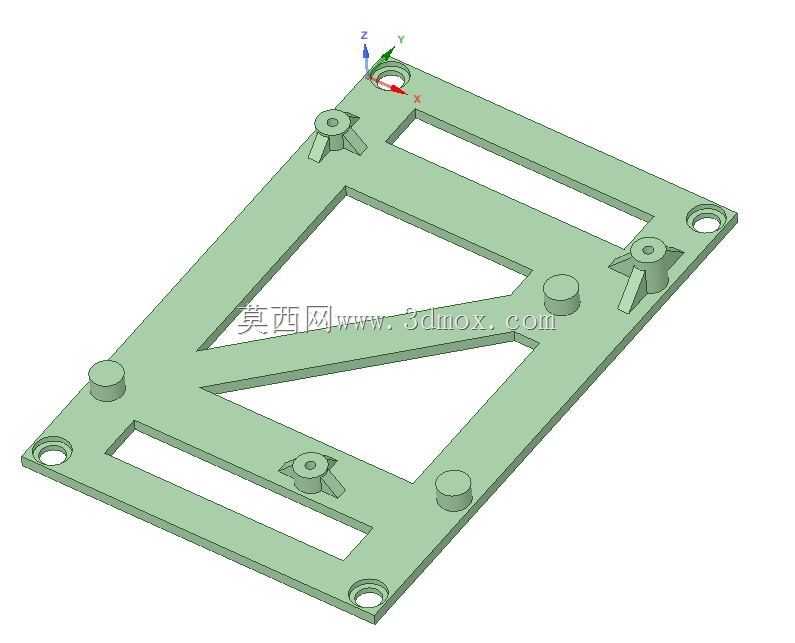

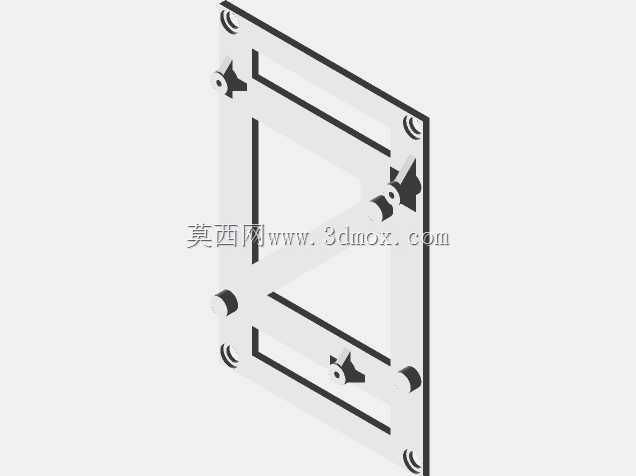

这款安装支架主要面向复古计算机硬件改装场景，解决老式Amiga设备替换现代开关电源时的安装适配问题，不少复古计算机爱好者在维护老旧主机时，会遇到原装电源老化损坏、备件难寻的状况，选用市售成熟的Mean Well RT-50B电源作为替代件时，往往会因为原装机箱内部的安装孔位、固定尺寸与新电源不匹配，出现无法固定、安装后晃动干涉的问题，这款支架就是针对这一实际使用需求设计的适配结构。从结构设计来看，支架采用框式承载结构，整体为平板拼接的框架形态，四周预留对应原装机箱安装柱的固定孔位，孔位位置完全匹配老式Amiga PSU外壳的原有安装点位，不需要对原机箱进行打孔、切割等破坏性改装，直接通过原有固定柱就能完成支架在机箱内的定位固定。支架内侧的承载区域尺寸完全贴合RT-50B电源的外形边界，预留的电源固定卡扣位置与电源本体的安装孔一一对应，电源装入后不会出现横向、纵向的窜动，同时支架中部设计有斜向加强筋结构，在不增加过多整体重量的前提下，提升框架的抗形变能力，避免长期使用后因为电源自重出现支架弯曲、固定松动的问题。考虑到复古计算机机箱内部的空间余量有限，支架的整体厚度做了严格控制，安装后不会超出原PSU外壳的占用空间边界，不会和机箱内的主板、扩展卡、存储设备等其他部件产生空间干涉，支架的边缘位置都做了倒角处理，没有尖锐的毛刺结构，安装操作时不会划伤手部或者机箱内的线材。在实际使用场景中，这款支架除了适配复古计算机改装之外，也可以作为小型开关电源的通用固定架，用于小型嵌入式设备、桌面DIY电子装置的电源固定场景，只要安装孔位和承载尺寸匹配，都可以通过这个支架完成电源的可靠固定。设计过程中充分考虑了3D打印加工的工艺特性，所有结构都采用等壁厚设计，没有大角度的悬空结构，不需要额外添加打印支撑就能完成加工，普通FDM3D打印机就可以直接制作，打印完成后只需要简单去除毛边就能直接投入使用，不需要额外的二次攻丝、打磨等工序。支架的固定点位都做了局部加厚处理，螺丝锁附时不会出现柱体破裂的问题，反复拆装也能保持足够的连接强度，电源装入支架后，支架和电源外壳之间预留了微小的间隙，不会完全贴死电源壳体，保留了一定的空气流通空间，不会影响电源工作时的自然散热，避免因为支架包裹导致电源工作温度升高的问题。
