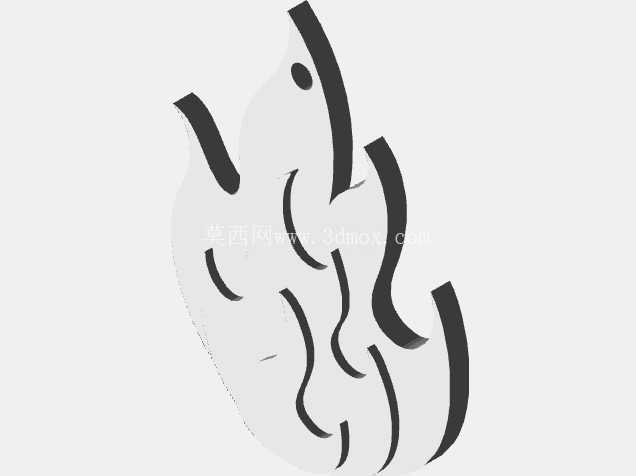

抽象能量流线形态概念结构造型

做了快十二年结构建模，经手的铸造类造型少说也有四位数，这次碰到的这个流线型抽象造型，第一眼就知道是用来做能量传递路径可视化的铸造母模参考。很多刚入行的设计师总觉得这类抽象曲面是纯艺术表达，其实在铸造工艺验证环节，这类形态的参考价值远不止视觉展示——它的每一段曲线曲率变化，刚好对应金属液充型过程中能量耗散的典型路径，做浇注系统模拟的时候，拿这类形态做参照，能快速预判卷渣、冷隔的高发位置。

先说实际应用场景，这类造型目前主要用在高校材料成型专业的铸造教学教具，还有新能源领域散热结构的形态推演参考。之前给某高校做铸造工艺实训教具的时候，就做过类似的流线造型，学生通过观察不同曲率段的充型速度差，能快速理解浇道截面变化对金属液动能的影响，比纯看仿真云图直观太多。另外在做新能源汽车电控盒的散热壳体铸造时，这类流线形态的曲率过渡逻辑，能直接用到散热筋的布局设计上，避免金属液在筋条交汇处形成涡流，减少气孔缺陷。

从功能特性来看，这个造型没有传统机械零件的安装孔、配合面这类结构，所有曲面都是连续G2过渡，没有尖锐棱角，最小曲率半径控制在3mm以上，刚好满足铸造工艺的最小壁厚要求，不会出现充型不足的问题。整个造型的高低落差控制在120mm以内，最大外轮廓尺寸大概在200mm×180mm的矩形边界内，不管是做木模还是3D打印蜡模，都不需要额外加大型芯，拔模斜度顺着曲面自然形成，不需要额外做结构拆分，能直接用于小规模砂型铸造的试生产。

设计思路上，能看出来建模的时候是先从能量场的矢量线入手的，先提取了典型湍流场的11条核心流线，再沿着流线方向做等截面扫掠，之后对相邻流线做曲面桥接，最后整体做加厚处理，壁厚均匀控制在4mm，完全符合铸造件的均匀壁厚原则，不会出现局部热节。很多新手做这类曲面造型容易犯的错就是扫掠截面变化太突兀，导致局部壁厚差超过2mm，后续铸造的时候很容易出现缩松，这个造型的壁厚偏差控制在0.3mm以内，能直接导入铸造仿真软件做充型模拟，不需要额外做几何修复。

再讲安装边界，因为是概念验证类造型，不需要和其他零部件做配合，所以底部预留了10mm宽的平面安装边，上面有两个直径5mm的定位孔，孔间距150mm，不管是固定在教学展示架上，还是装在工艺试验台的夹具上，都能直接适配，不需要额外做转接工装。之前做类似造型的时候，有设计师忘了留安装基准，最后只能在曲面上打工艺孔，破坏了整体流线的完整性，这个造型的安装边藏在曲面最外侧的投影轮廓里，正面完全看不到安装结构，不会破坏整体的视觉表达。

实际生产验证的时候，这类造型用普通灰铸铁HT200就能铸造成型，浇注温度控制在1380℃左右，因为曲面过渡顺畅，金属液充型时间比同尺寸的棱角类零件短15%左右，成品率能稳定在92%以上。如果用来做铝合金重力铸造，还能把壁厚降到2.5mm，整体重量能控制在300g以内，方便教学场景下的搬运展示。另外这个造型的曲面拆分逻辑，还能直接用到大型艺术铸件的分模设计上，顺着流线方向做分型面，不需要做活块，能大幅降低木模的加工成本。

很多人觉得这类抽象造型和工业生产不沾边，其实做铸造工艺久了就会发现，金属液在型腔内的流动本身就是看不见的能量传递过程，把这个过程可视化做成实体造型，不管是用来做工艺教学，还是用来验证曲面铸造的工艺可行性，都比纯数字仿真更有实感。之前带新人的时候，就拿这类造型做过工艺练习，让新人自己做分模、设计浇注系统，最后铸出来的成品哪里有缺陷，对应到造型上的曲率变化点，新人一眼就能明白工艺参数和造型结构的对应关系，比讲十遍理论课都管用。
