螺杆压缩机转子型线及核心结构设计

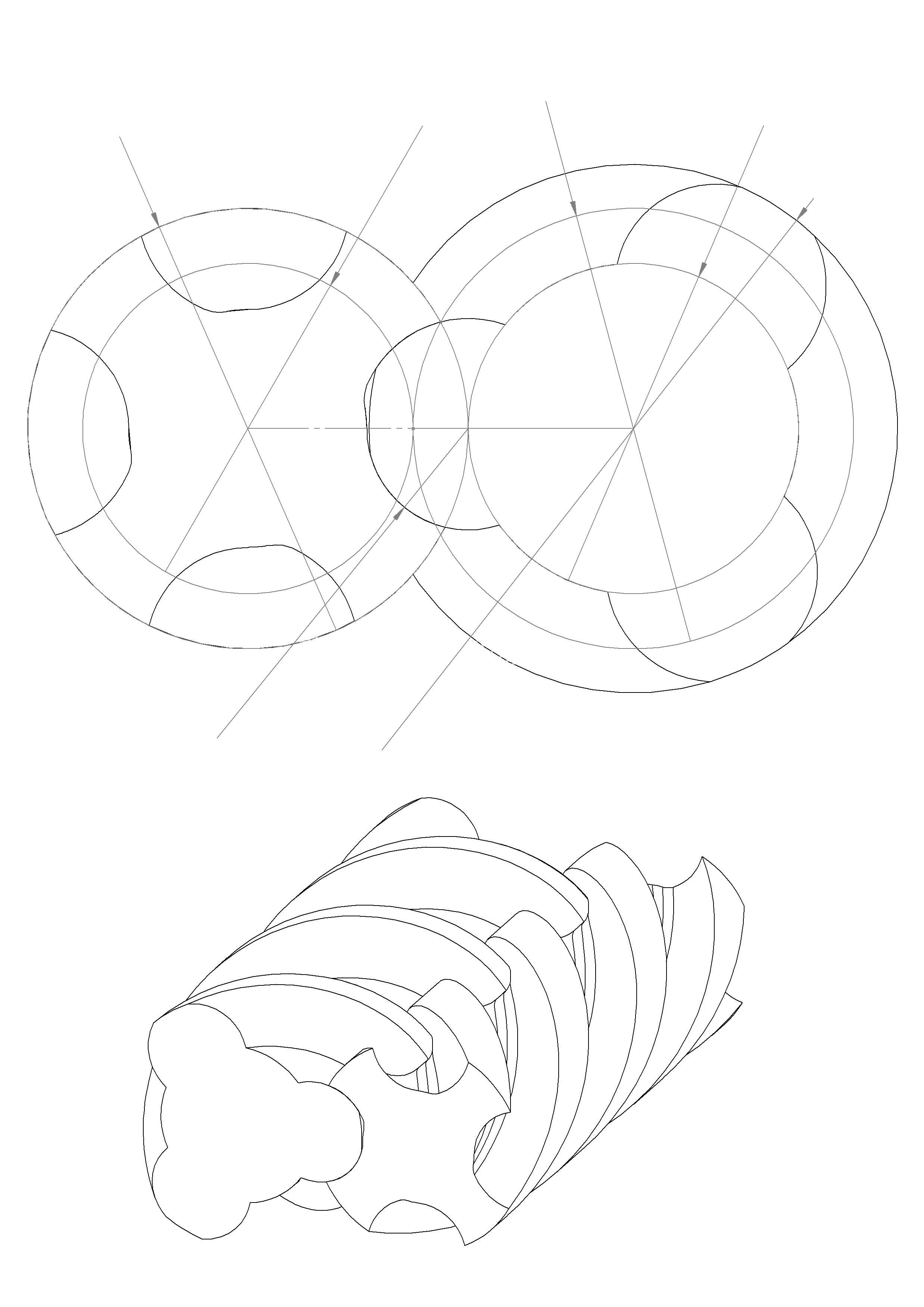

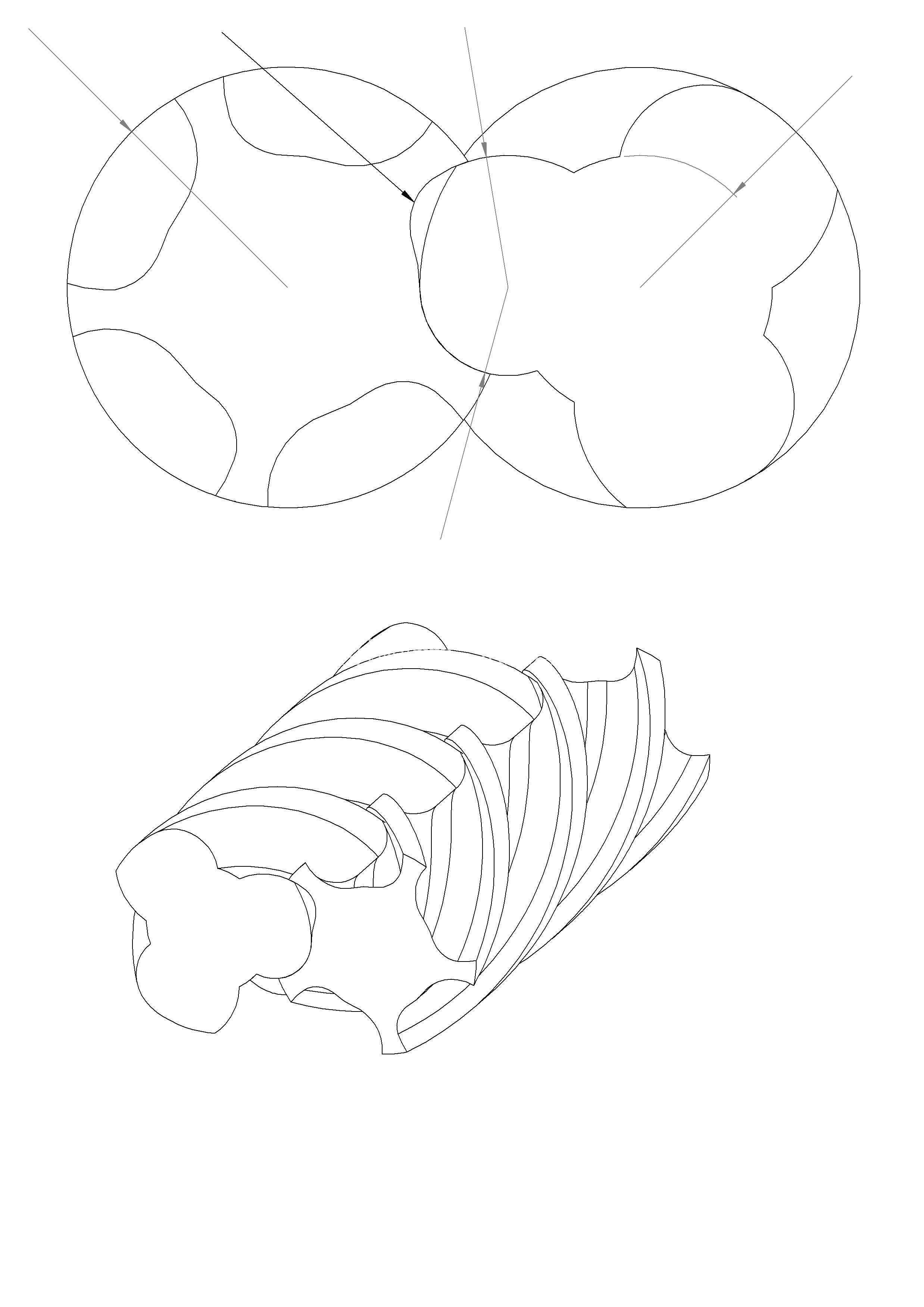

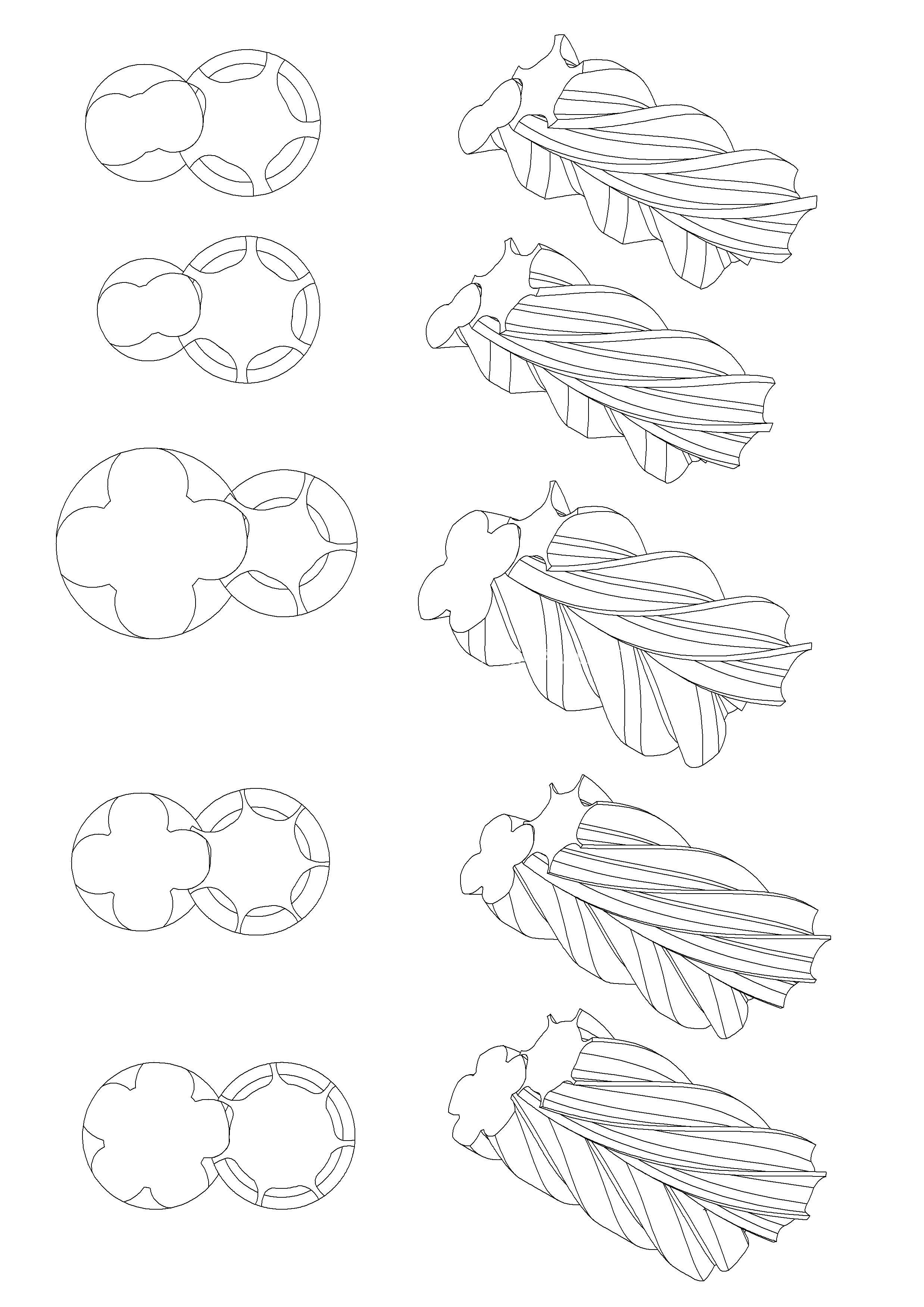

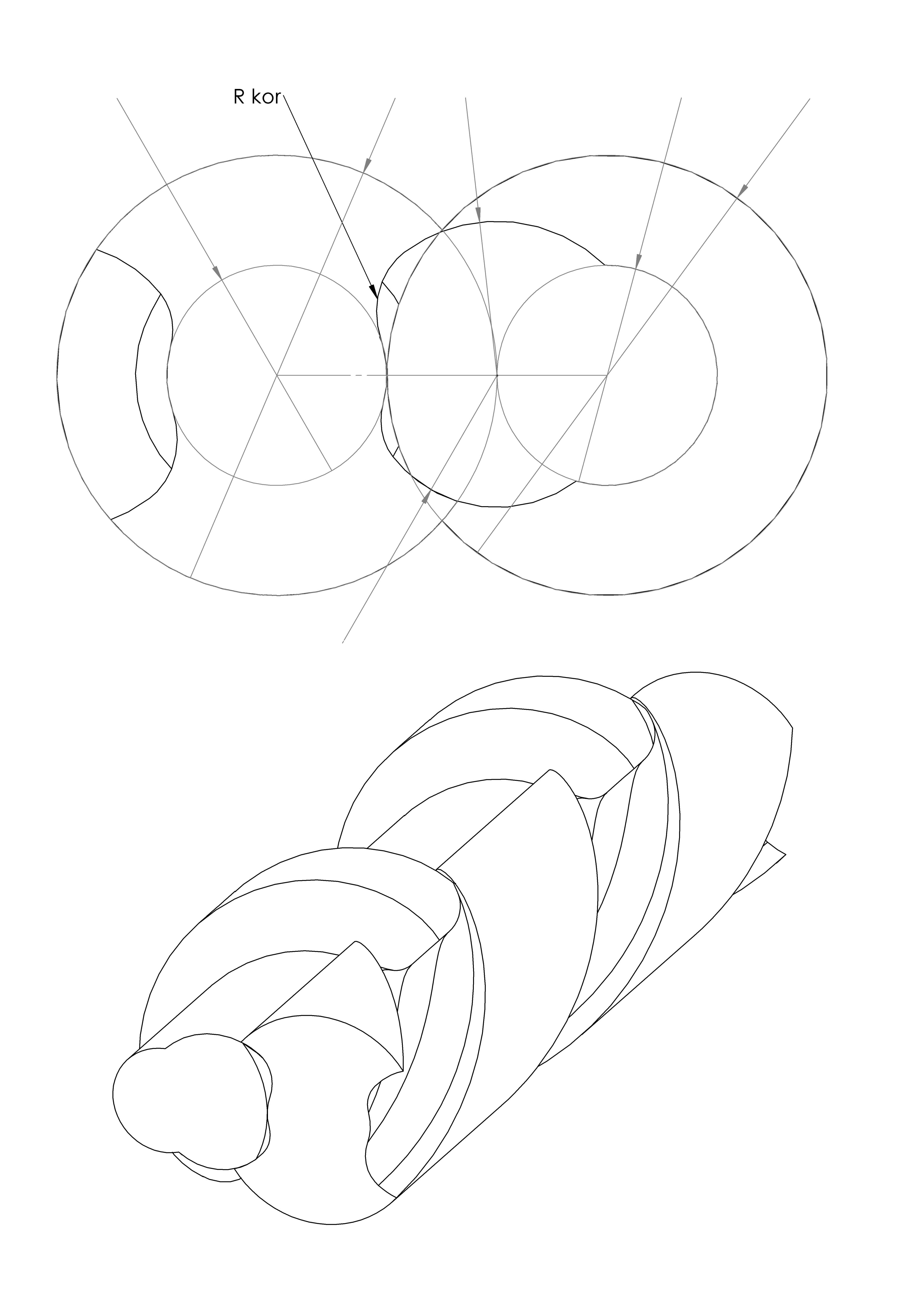

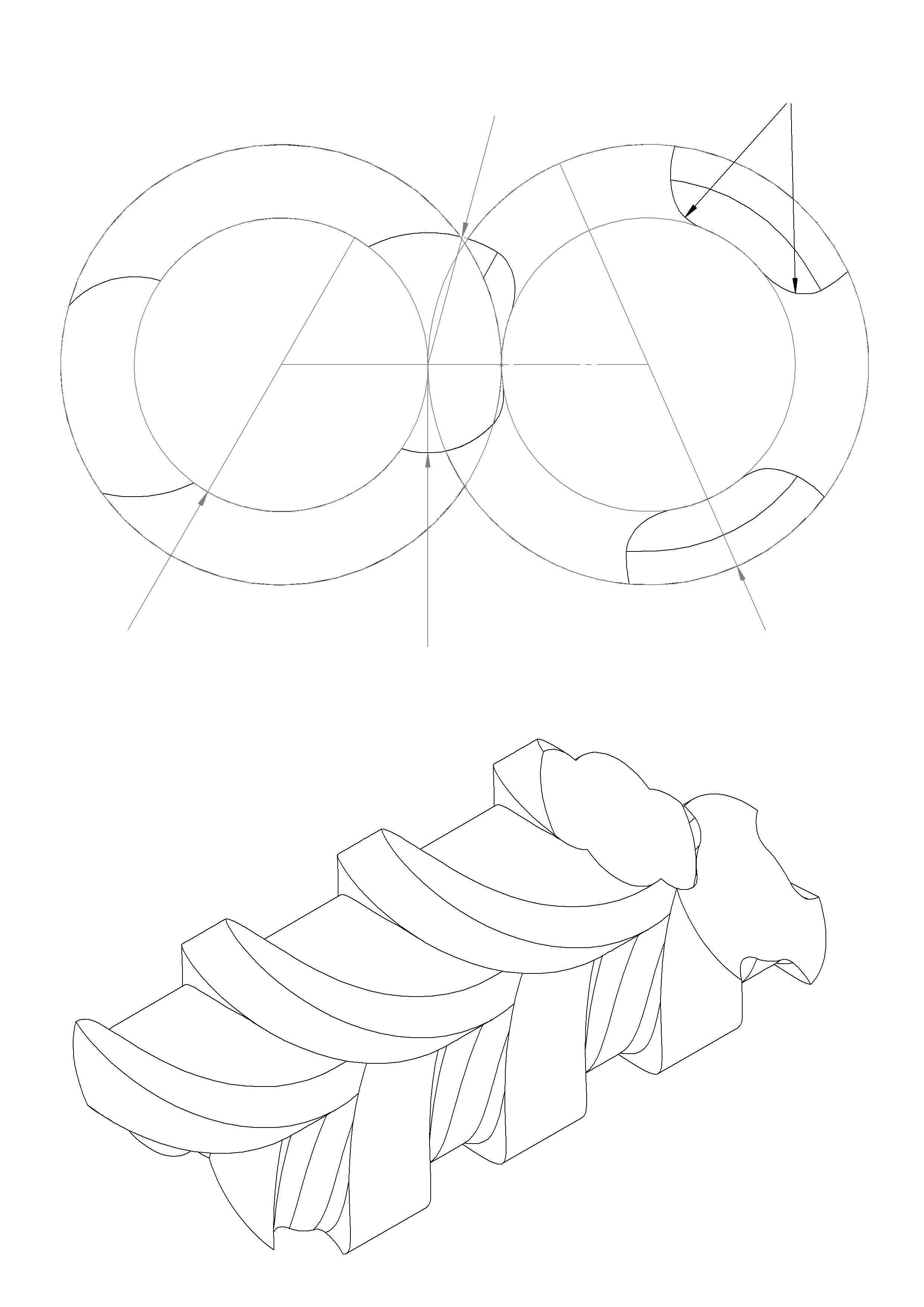

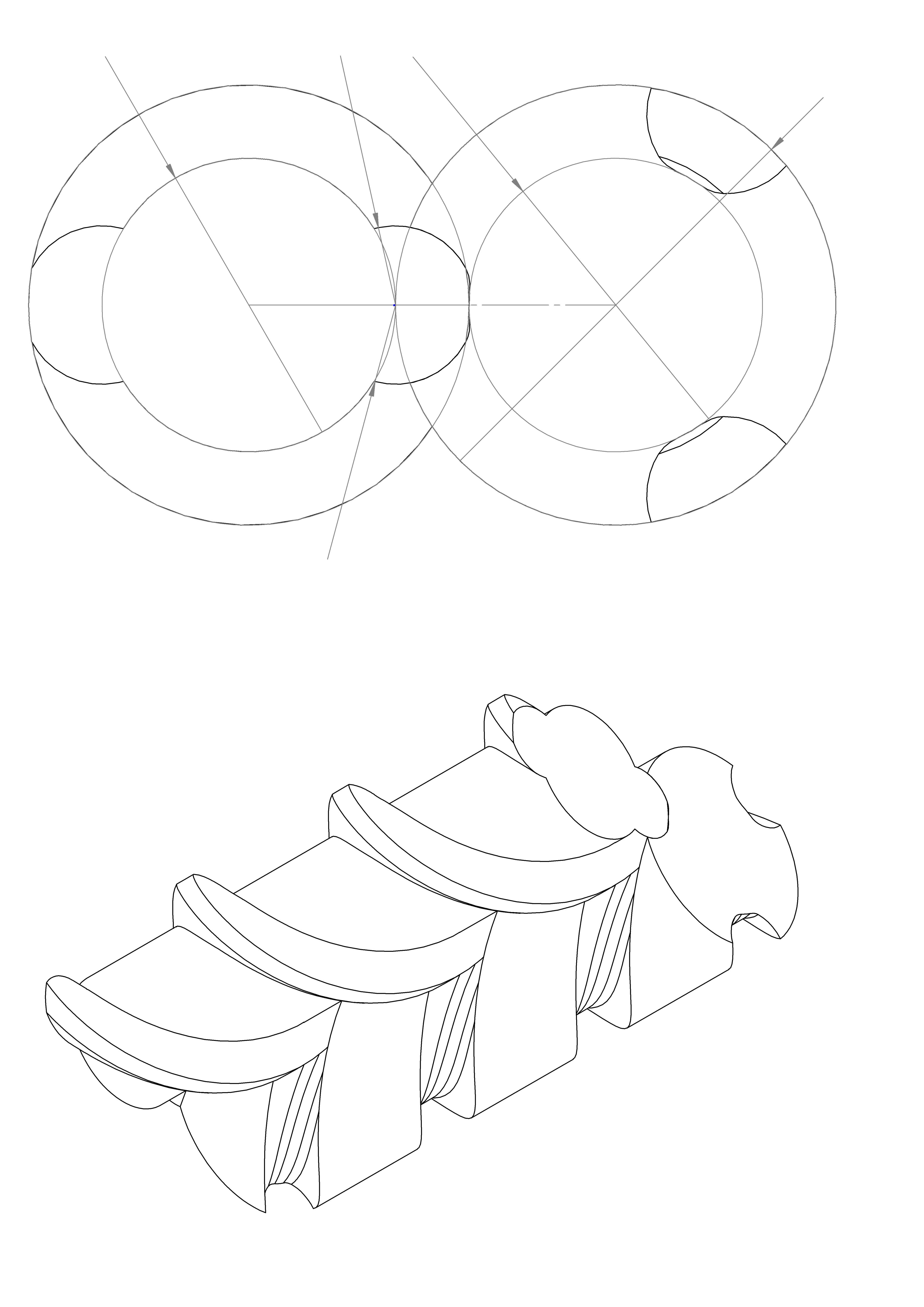

螺杆压缩机作为容积式流体压缩设备的核心品类，其核心做功部件为一对相互啮合的阴阳转子，这套三维结构完整还原了转子的型线特征、啮合间隙匹配关系以及端面轮廓的几何参数，可直接用于结构校核、运动仿真以及配套壳体的适配设计。在工业现场的应用场景中，这类转子结构覆盖了从普通工厂气动动力源、制冷系统冷媒压缩、工艺气体增压到油气开采领域的气体输送等多个工况，不同工况下对转子的型线、长径比、间隙取值都有差异化要求，这套结构的型线采用了不对称圆弧加摆线的修正型线，相比传统对称型线，能够有效降低压缩过程中的泄漏三角形面积，提升容积效率，尤其是在中高压工况下，泄漏量的控制直接决定了整机的比功率参数。从设计思路来看，转子的建模首先从端面型线入手，先确定阴阳转子的中心距、齿数比——这套结构采用常见的5对6齿配置，阳转子为5齿主动端，阴转子为6齿从动端，通过型线的共轭啮合关系，逐段生成阴阳转子的端面轮廓，确保在任意转角位置，啮合型线都能实现连续贴合，避免出现传动卡滞或者泄漏通道过大的问题。型线生成后，按照设定的扭转角沿轴向做螺旋扫掠，扭转角的取值直接影响转子的吸排气孔口布置、轴向力大小以及内容积比，这套结构的扭转角匹配了3.5左右的内容积比，适配多数工业气动场景的排气压力需求，不会出现过压缩或者欠压缩导致的额外功耗损失。在安装边界方面，转子两端的轴颈尺寸、中心距公差、轴向定位台阶的位置都做了明确的几何约束，建模时预留了0.02-0.04mm的啮合间隙，这个间隙取值是考虑了实际运行过程中转子受热膨胀、受力挠曲变形后的安全余量，既不会因为间隙过大导致泄漏量飙升，也不会因为间隙过小出现热态运行时的转子擦碰故障。转子的轴向长度与端面直径的长径比取1.45，这个比例兼顾了排气量与转子刚性，长径比过大会导致转子挠曲变形量增加，运行时振动噪声上升，长径比过小则会导致整机外形过于粗短，吸排气孔口的布置空间受限。实际工程应用中，这类转子的加工需要依托专用的螺杆磨床，依靠成型砂轮按照型线轨迹做展成磨削，建模时的型线精度直接决定了后续加工代码的生成质量，若型线存在拐点或者啮合干涉，加工出的转子在运行时会出现功率异常升高、排气温度超标的问题。另外，转子的端面密封边长度、螺旋齿的导程参数也在模型中做了完整还原，密封边的厚度取值兼顾了密封效果与加工工艺性，过薄的密封边在热处理过程中容易出现崩边缺陷，过厚则会增加泄漏通道的通流面积。在做整机配套设计时，可直接依托这套转子模型去匹配吸气端座、排气端座、气缸体的内腔型线，确保气缸内壁与转子齿顶的间隙均匀，同时校核吸排气孔口的位置是否与转子齿槽的启闭时机匹配，避免出现孔口开度过早导致的气体回流，或者开度过晚导致的流动阻力过大。针对不同的输送介质，比如空气、冷媒、工艺惰性气体，转子的间隙取值、型线修正量会有细微调整，这套模型的参数化特征可快速修改扭转角、齿顶高系数、中心距等核心参数，快速衍生出适配不同排气量、不同排气压力的转子系列，无需从零开始重新绘制型线，能大幅缩短产品开发的周期。建模过程中还特意还原了转子两端的工艺中心孔结构，这部分是转子加工时的定位基准，中心孔的锥度、尺寸都遵循通用磨床的装夹标准，确保设计模型与加工工艺的基准统一，避免出现设计与制造脱节的问题。另外，转子的轴向力平衡部分，在模型的排气端预留了平衡活塞的安装位置，平衡活塞的直径可根据运行压比计算调整，用来抵消转子压缩过程中产生的轴向推力，降低止推轴承的负载，延长轴承的使用寿命。
