带V型槽的盘式传动轮结构设计

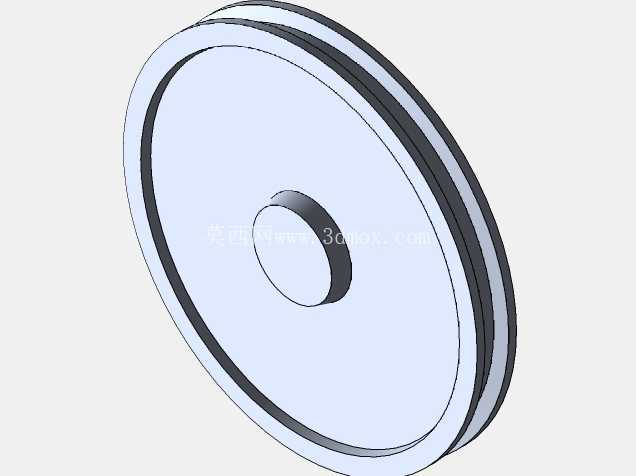

　　从结构设计逻辑来看，整个轮体采用中心对称的回转体构型，核心设计围绕旋转动平衡、安装同轴度、传动接触精度三个核心维度展开：轮体中心设置带凸台的安装轴孔，凸台高度经过匹配计算，既能够保证轮体与安装轴的轴向定位长度，避免运转过程中出现轴向窜动，又不会过度增加轮体整体重量，减少不必要的转动惯量；轮缘部分设计有两道平行的环形挡边，中间形成规整的V型环槽，槽壁的倾斜角度经过反复校核，能够适配常见的圆截面传动绳、三角带等柔性传动件，挡边高度略高于传动件嵌入槽内的深度，可有效防止传动件在运转过程中从槽内脱出，即使在设备启停瞬间存在传动件跳动的情况，也能被挡边约束回槽内，保障传动稳定性。这款盘式带槽轮件主要应用于中小载荷的机械传动场景，常见于轻工输送设备、小型线缆牵引机构、台式试验装置的动力传递环节，依靠轮体外侧的环形槽与柔性传动件配合，实现动力的转向、增速或减速传递，相比平带轮，其槽型结构能大幅提升传动件与轮面的接触摩擦力，避免传动过程中出现打滑、跑偏的问题，在低速、传动中心距较小的工况下适配性极强。

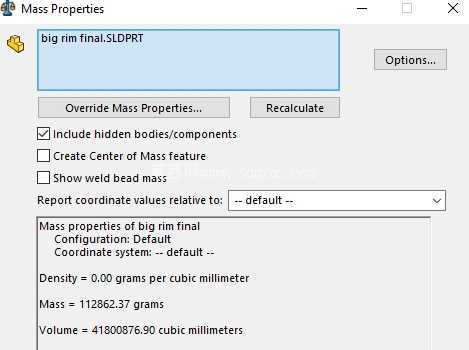

　　从安装边界来看，轮体的轴向厚度控制在适配常规安装支架的尺寸范围内，中心轴孔的直径匹配常用的标准光轴尺寸，安装时无需额外加工定制转接轴，直接通过顶丝或者键连接即可实现与传动轴的周向固定，轮体外缘的最大直径经过动平衡验算，在额定转速范围内运转时不会产生明显的径向跳动，对支撑轴承的额外冲击载荷极小，能够有效延长支撑部件的使用寿命。设计过程中优先采用回转体建模逻辑，先绘制半截面的轮廓草图，通过镜像操作保证两侧结构完全对称，再绕中心轴线旋转生成整体基体，后续对槽壁、轴孔边缘做微小的倒角处理，既能够去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或传动件表面，也能减少应力集中，提升轮体在反复载荷作用下的结构强度。

　　轮体的壁厚设计遵循均匀过渡原则，从轮缘到中心轮毂的壁厚变化平缓，没有出现壁厚突变的区域，不管是采用铸造工艺批量生产毛坯，还是采用棒料直接机加工成型，都能有效降低加工过程中的变形概率，铸造生产时也能减少缩孔、缩松等铸造缺陷的产生，提升毛坯的成品率。实际应用中，这类槽轮不需要复杂的配套张紧机构，仅需保证两个配合轮的中心平面重合度在允许公差范围内，即可实现稳定的动力传递，日常维护也十分简便，仅需定期清理槽内积存的灰尘、碎屑，检查传动件的磨损情况即可，不需要额外加注润滑脂，适配很多没有密闭润滑腔的开式传动场景。

　　在建模细节处理上，环形槽的表面粗糙度要求略高于轮体其他非配合面，保证传动件与槽壁接触时摩擦力均匀，不会因为局部粗糙度过大造成传动件异常磨损；中心轴孔的尺寸公差按照过渡配合设计，既能够保证安装时的装配便利性，又能避免运转时轴与孔之间出现相对滑动造成功率损耗。轮体背面为平整的平面结构，能够与安装轴的轴肩端面完全贴合，保证轴向定位的精度，避免轮体安装后出现偏斜，造成传动件单侧磨损过快的问题。
