单轴栏板式货运汽车拖车结构设计

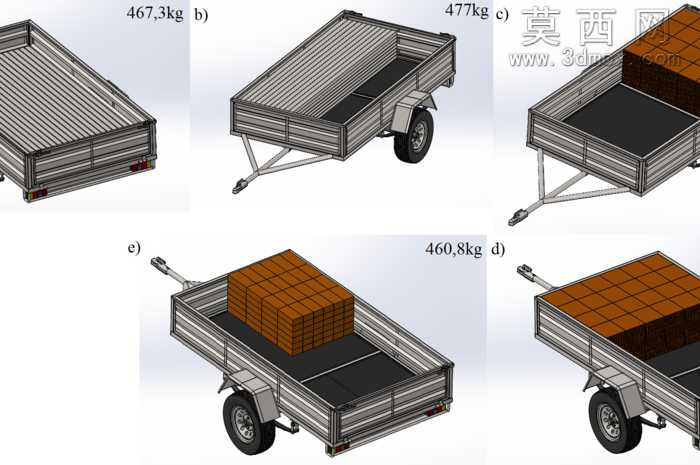

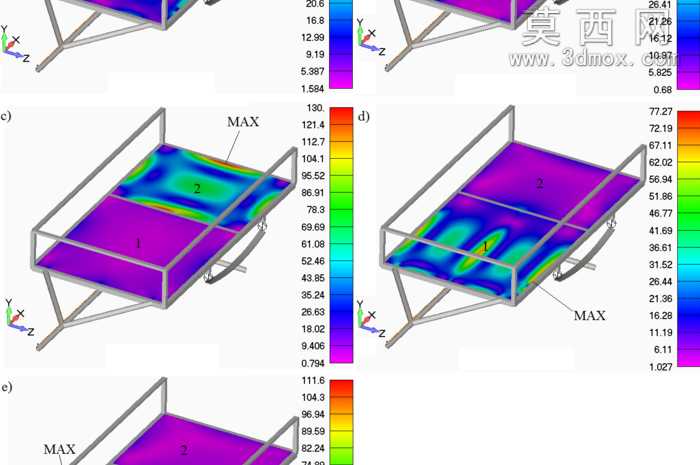

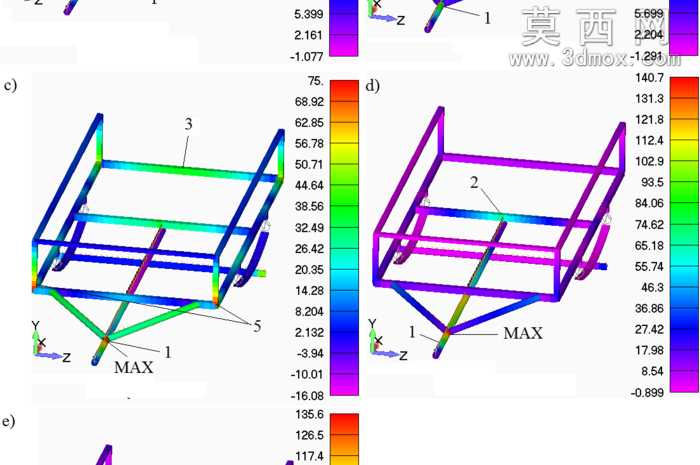

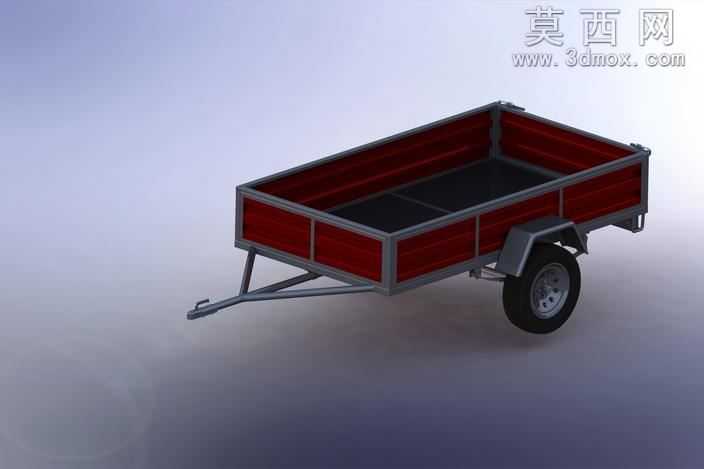

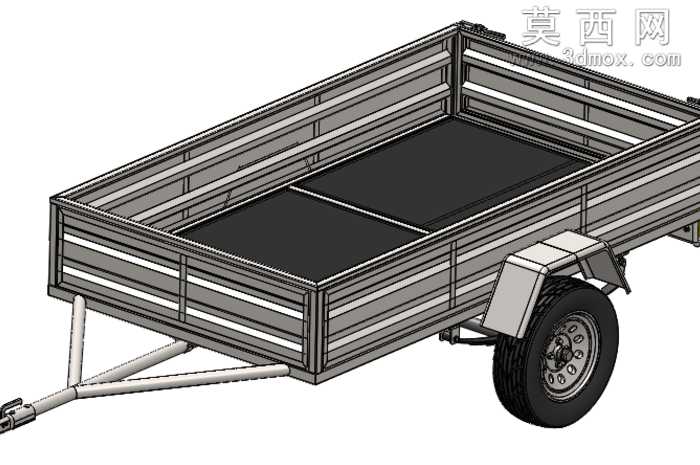

本作品为单轴栏板式汽车拖车的三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例搭建，首先从牵引连接结构入手，精准还原三角式牵引架的杆件比例、连接端结构，确保牵引部位与牵引车连接位的匹配度符合通用拖挂设备的接口规范。货厢部分采用框架加栏板的组合结构，建模时先搭建货厢底部的承载框架，铺设防滑承载底板，再围绕框架装配四周围板，围板采用分块式设计，通过金属包边结构完成板块间的连接固定，既还原了真实栏板拖车的可拆卸维护特性，也通过结构分层清晰展现货厢的承载逻辑。行走机构部分，精准复刻单轴布局的轮组结构，包含轮毂、橡胶轮胎、轮边支撑结构以及轮拱挡泥部件，轮轴与货厢底部框架的连接位置经过反复校准，确保整车重心分布合理，符合小型货运拖车的承重分布要求。材质渲染阶段，针对不同部件匹配对应材质属性：金属框架部分赋予哑光灰色金属材质，还原钢制构件的磨砂质感；货厢栏板赋予深红色哑光漆面材质，模拟货运挂车常用的耐磨漆面效果；轮胎部分赋予黑色橡胶材质并添加细微胎面纹理，挡泥板采用深灰色硬质塑料材质，牵引架连接部位做金属镀锌质感处理，整体渲染效果贴近真实工业产品的视觉表现。设计过程中同步完成了多工况载荷下的结构合理性验证，针对满载均匀载荷、偏载、颠簸路面冲击等五种典型载荷场景做了结构受力适配，确保各连接部位、承载框架的结构强度满足小型货运拖车的使用需求，整体模型结构完整，各部件装配关系清晰，无干涉错位问题，可用于拖车结构教学、改装参考以及相关配套部件的设计参照。
