赛车前悬架与推杆结构设计方案

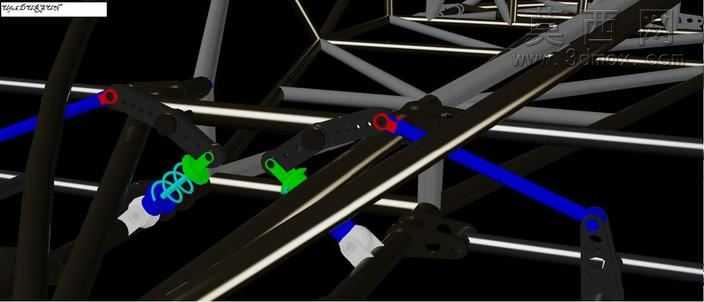

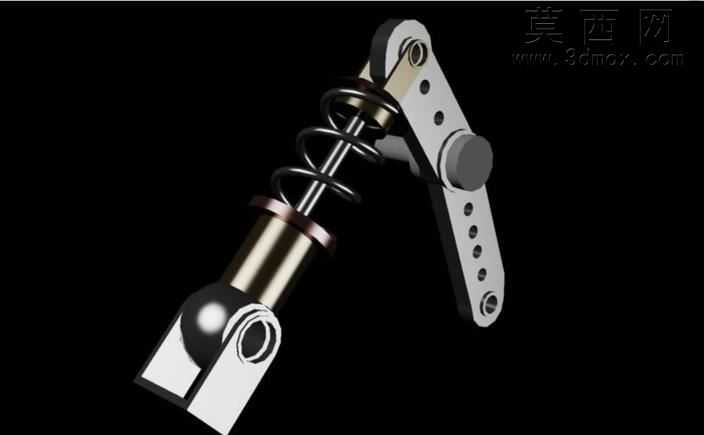

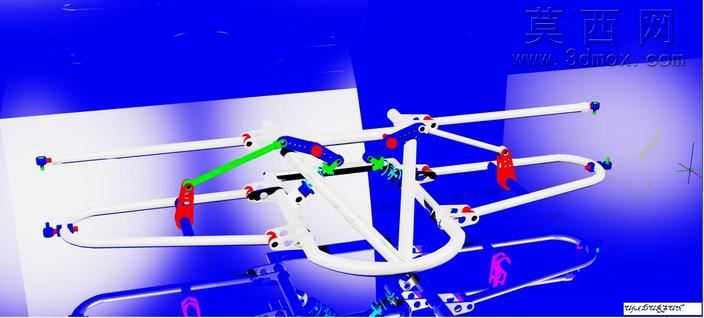

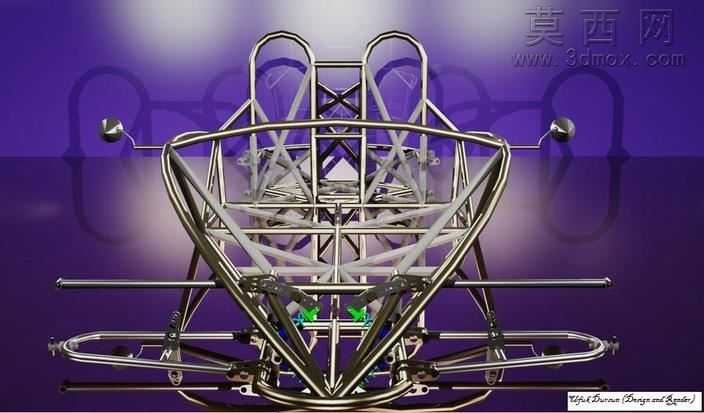

本作品为赛车前部悬架与推杆系统的三维结构设计，建模过程中严格遵循赛车底盘动力学设计逻辑，以管状空间车架为安装基体，完整还原了双叉臂式推杆前悬的全部连接结构。建模阶段采用参数化草绘搭建主销、上下控制臂的硬点坐标，确保主销内倾、后倾、车轮外倾等定位参数符合竞速车辆的调校需求，所有管材衔接处均做了贴合式的连接座建模，还原了实车焊接装配的结构细节。材质渲染环节，车架主体采用抛光金属铬材质模拟铬钼钢管材的亮面金属质感，搭配哑光黑色的摆臂固定座、球铰连接件，推杆与减震器连接部位做了阳极氧化绿色的标识性材质区分，后视镜采用镀铬外壳搭配深色反光镜片材质，背景采用渐变紫调烘托金属结构的精密质感，整体渲染光影层次分明，清晰展现了悬架各部件的空间位置关系。结构设计上，推杆采用上置式布局，将车轮跳动的受力通过推杆传递至车架上部的减震器安装位，有效降低了非簧载质量，提升车轮贴地性能；上下控制臂采用不等长设计，匹配车轮跳动时的束角变化特性，所有铰接点均预留了球铰安装位，符合赛车悬架的实际运动逻辑；前部防撞结构与主车架做了一体化建模，三角形的前部框架既满足空气动力学的安装需求，也兼顾了碰撞吸能的结构强度。设计思路围绕竞速场景的轻量化与高刚性需求展开，在保证悬架结构强度满足激烈驾驶受力的前提下，尽可能简化冗余结构，管材排布遵循力传递路径设计，让前轮受到的冲击能够通过控制臂、推杆均匀分散到整个车架结构上，避免局部应力集中，整体结构完整展现了方程式类赛车前悬与推杆的典型设计方案，可作为赛车底盘设计、悬架结构学习的参考模型。
