带电机皮带传动的减速机三维结构设计

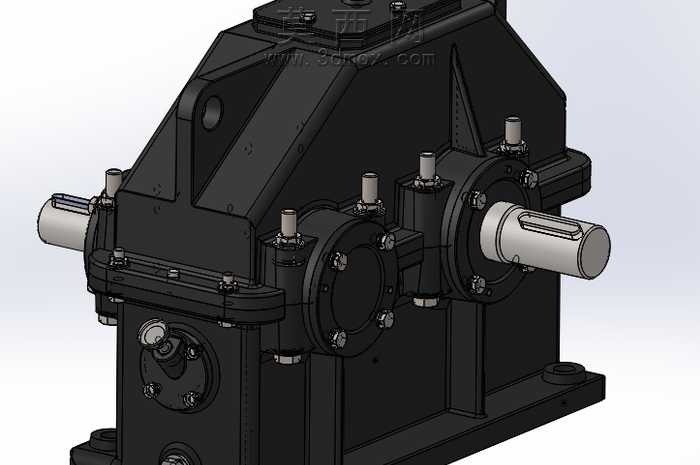

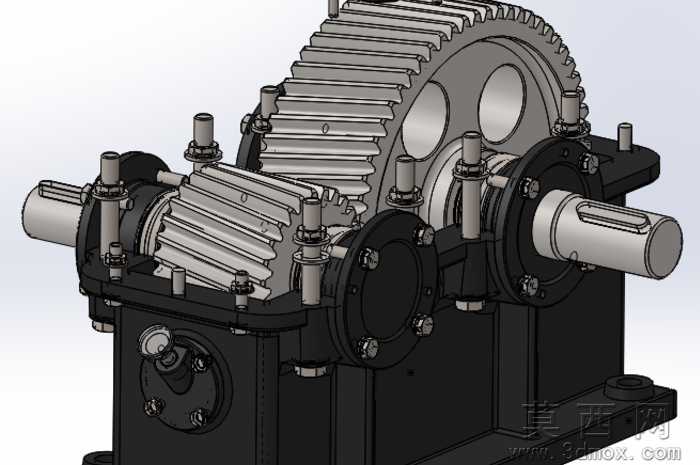

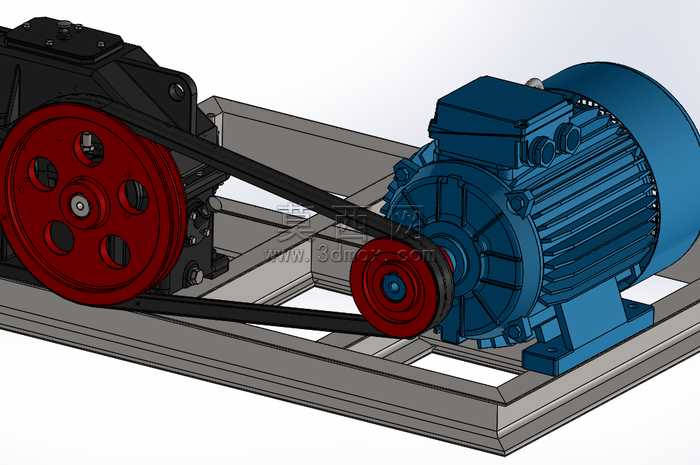

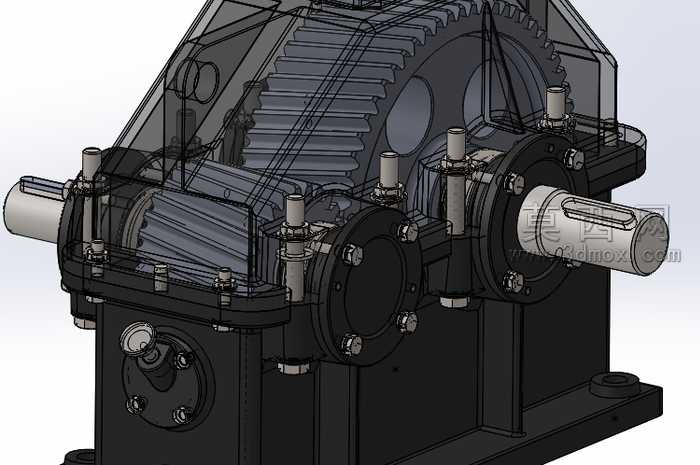

本作品为带电机与皮带传动结构的减速机三维建模设计，整体采用自底向上的装配建模思路完成，首先对各个组成零件进行独立参数化建模，再按照实际装配约束关系完成整体组装，还原了减速机配套动力输入的完整传动结构。建模过程中对异步电动机的外壳散热筋、接线盒、安装底座、输出轴端结构都做了精细化还原，电动机外壳采用铸铁质感的哑光蓝材质，还原工业电机的真实外观质感，端盖与接线盒部分做了细微的分色处理，区分不同加工面的材质差异。皮带传动部分包含大小两个V型带轮，小带轮安装在电机输出轴端，大带轮连接减速机的输入轴，三角皮带采用黑色橡胶材质，建模时还原了皮带的张紧状态，带轮表面做了红色涂装处理，带轮上的减重孔、键槽结构都按照实际机械设计标准完成参数绘制，保证结构尺寸符合常规传动设计规范。减速机主体部分还原了箱体的铸造外壳结构，箱体上的安装孔、油封位、轴承安装位都做了精确的结构刻画，箱体采用黑色铸铁材质，表面做了细微的粗糙质感处理，还原铸造件的真实表面效果。整套机构安装在钢制焊接机架上，机架采用标准型钢拼接建模，还原了型钢的截面轮廓与焊接拼接的接缝结构，机架表面采用银灰色金属哑光材质，体现钢材的金属质感。设计过程中充分考虑了传动结构的合理性，大小带轮的中心距、皮带包角都符合带传动的设计要求，各个部件的安装位置预留了足够的装配与维护空间，整体结构完整，可用于减速机传动结构的教学演示、方案展示以及相关机械设计的参考使用，渲染阶段采用柔和的工业环境光，对金属件、橡胶件、涂装件的材质反光参数做了差异化调整，让整体渲染效果更贴近真实工业设备的视觉表现，各个运动部件的装配约束都按照实际运动关系设置，可直观展示动力从电机输出经过皮带轮减速后输入减速机的完整传动路径。
