安费诺LTW M5四针面板安装连接器

在工业传感、小型设备信号传输场景里，这类M5规格的针式面板连接器是紧凑型布线的核心连接件，尤其适配安装空间局促、对防护等级有硬性要求的设备端侧，比如小型光电传感器、工业相机、微型气动执行元件的信号与供电接驳，能在设备外壳上完成线缆的快速对接，避免线缆直接穿舱带来的密封失效、线缆拉扯断裂问题。

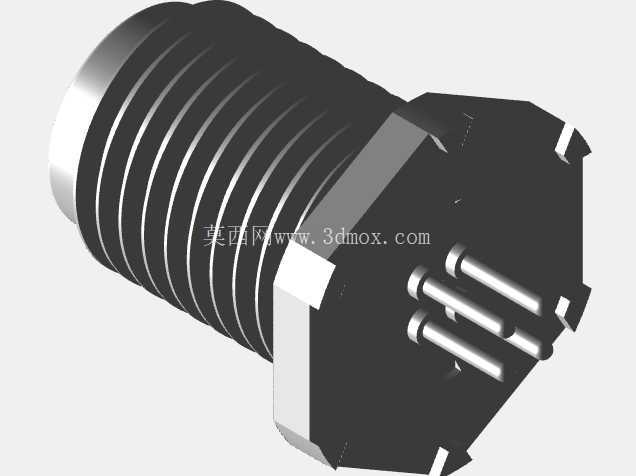

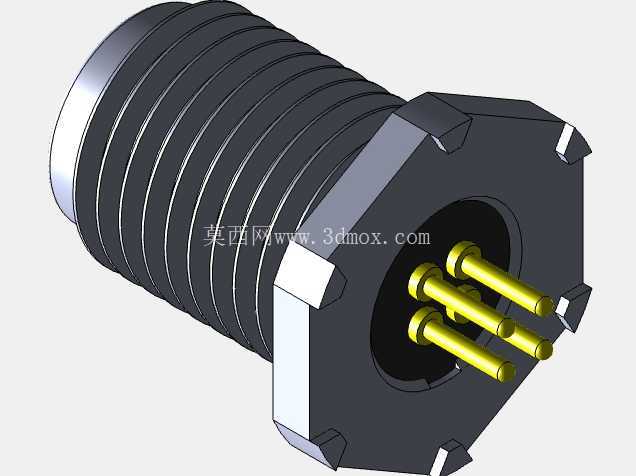

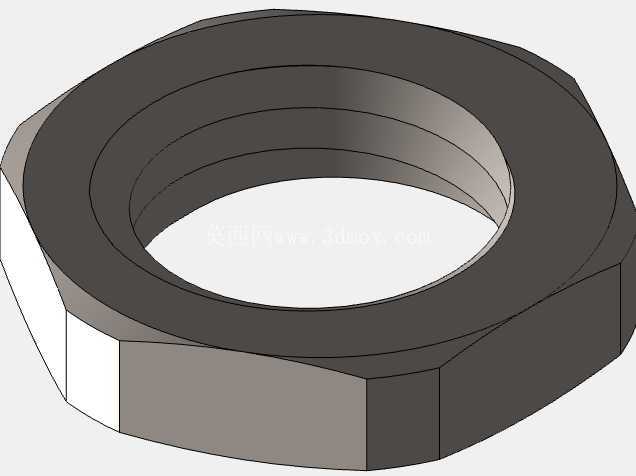

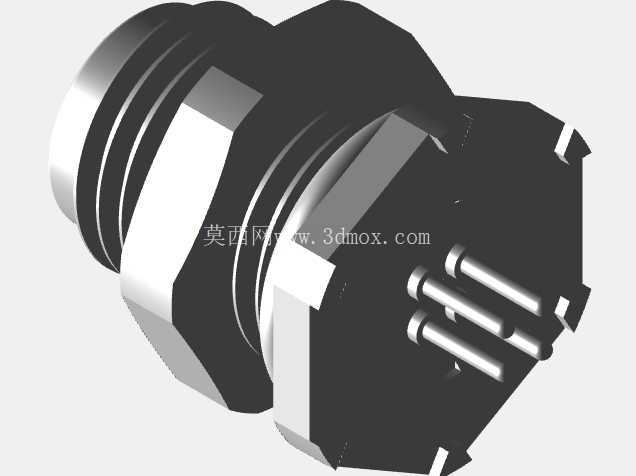

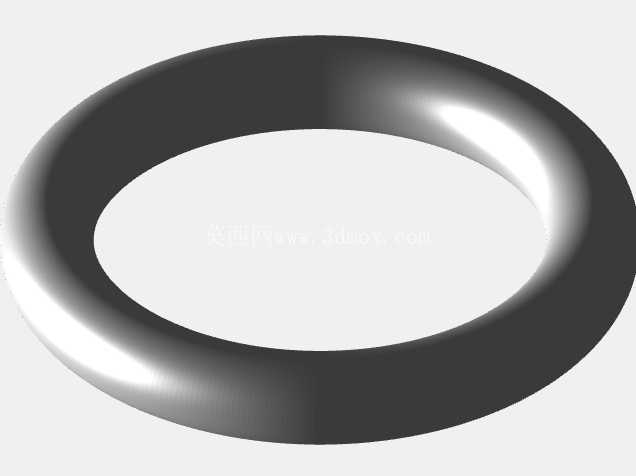

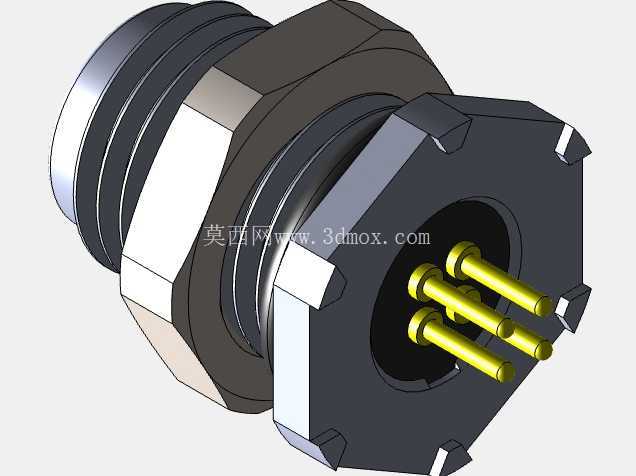

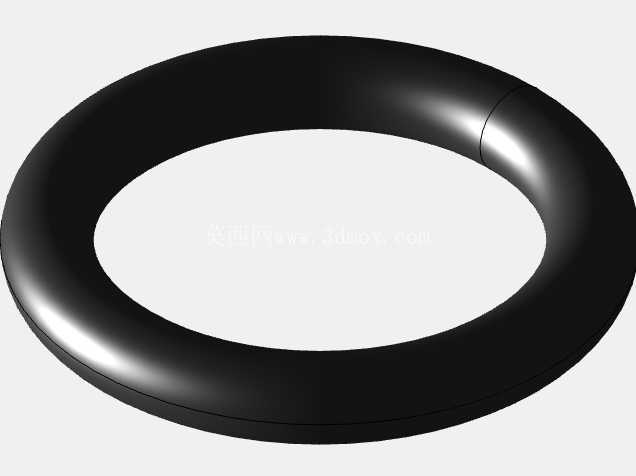

从结构设计来看，这款连接器采用外螺纹穿舱安装形式，前端的外螺纹段用于穿过设备面板的预制安装孔，配合配套的锁紧螺母从面板背侧拧紧，即可将连接器本体牢牢固定在设备壳体上，安装孔直径适配7.1mm的开孔尺寸，面板适配厚度可通过螺母旋入行程调整，能覆盖常规薄金属板、工程塑料壳体的安装需求。本体外侧的多道环形槽用于预装O型密封圈，当连接器锁紧在面板上时，O型圈被挤压在连接器法兰面与设备面板之间，实现IP67级的面板侧密封，可阻挡粉尘侵入、耐受短时浸水，完全满足车间常规溅水、粉尘环境下的使用要求，无需额外做密封打胶处理，大幅提升现场装配效率。

接触端采用4针插针布局，插针为镀金铜合金材质，接触电阻低、抗振动磨损性能好，适配M5规格的孔式对接插头，插合后可同时传输电源与低速IO信号，单针载流能力满足小型传感设备的供电需求，插针根部做了绝缘隔离设计，避免相邻插针之间出现爬电、短路问题，适配工业场景下常见的24V直流供电回路。连接器尾部的外螺纹为M5x0.5规格，可对接配套的线缆锁紧接头，固定接入的线缆外皮，避免线缆拉扯直接作用到插针焊接点，提升连接可靠性；前端的六角结构方便装配时使用扳手夹持，避免拧紧螺母时连接器本体跟转，损伤内部接线。

建模过程中需要重点关注几个尺寸边界：首先是穿舱螺纹的大径与螺距公差，必须保证与标准M5锁紧螺母的配合顺畅，过松会导致密封压合不足，过紧则会出现装配卡滞甚至螺纹滑牙；其次是插针的伸出长度与相对位置度，直接决定了与对接插头的插合顺畅度，位置度超差会出现插针顶弯、无法插合的问题；再者是O型圈安装槽的深度与宽度，需要匹配对应线径的O型圈，保证压缩率在合理区间，既实现可靠密封，又不会因为压缩量过大导致O型圈永久变形失效；最后是对接端的插合导向尺寸，前端的倒角结构需要做合理设计，让对接插头可以在小角度偏差下顺利滑入插合，降低现场对接的操作难度。

这类连接器在实际选型时，除了安装尺寸匹配，还需要关注插针的定义与载流能力，确认与对接端的线序一致，避免接反导致设备损坏；在设备壳体开孔时，需要保证开孔边缘光滑无毛刺，避免割伤O型圈影响密封效果；焊接接线时需要控制焊锡量，避免焊锡溢出导致相邻插针短路，焊接完成后需要做通断测试，确认每个回路连接可靠后再完成尾部的线缆锁紧与面板装配。相比板载直焊式的接插件，这种穿舱安装的连接器可在线缆端提前预制插头，设备总装时直接插合即可，大幅缩短现场装配的接线时间，也方便后期设备维护时的线缆更换，无需拆开设备壳体即可完成连接器的更换作业，在小型工业设备、户外传感节点、紧凑型气动模组上的应用十分广泛。
