立式带座轴支撑铸造结构件

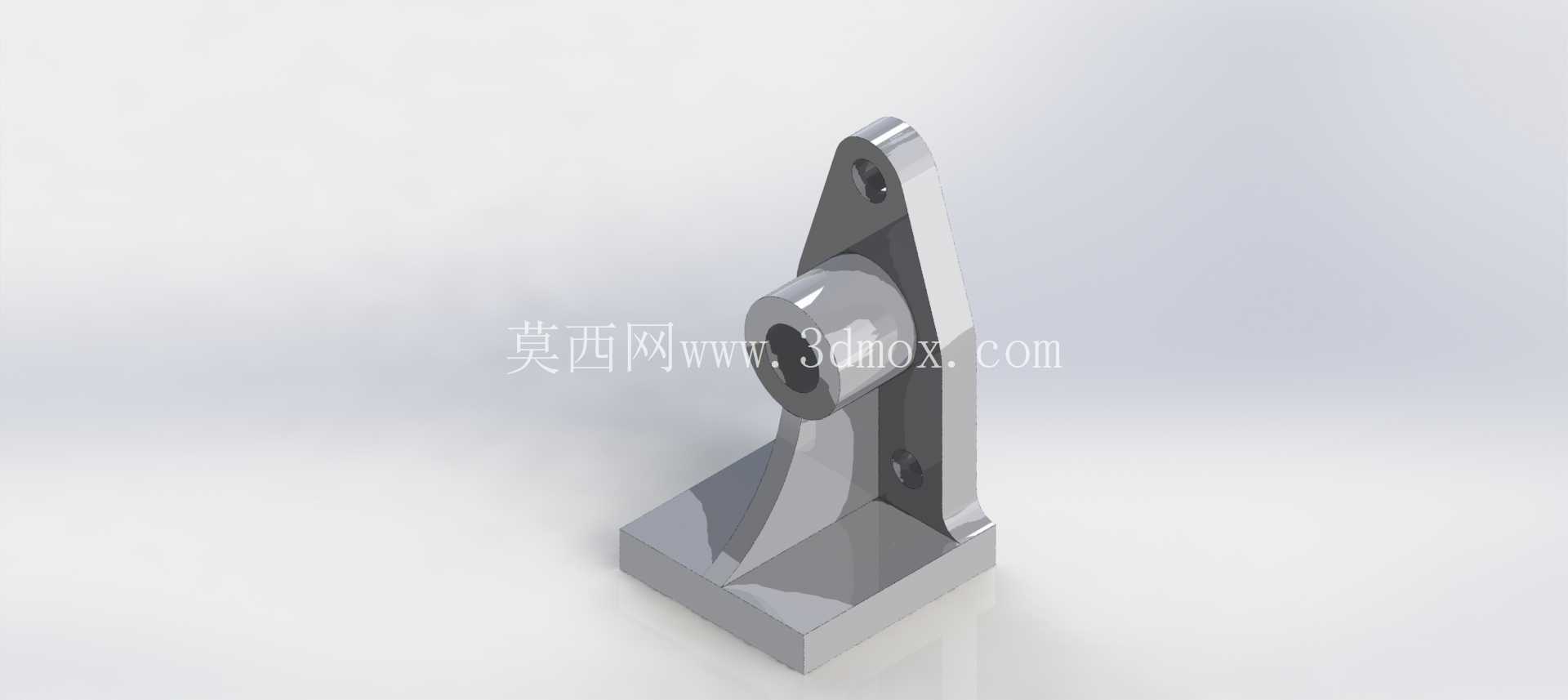

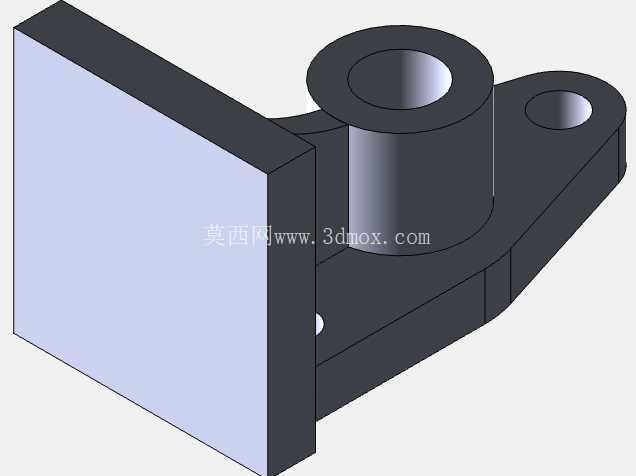

　　在常规的传动链路布局里，这类立式带座的轴支撑结构往往承担着转轴中段的径向承载与轴向限位作用，区别于卧式安装的剖分式轴承座，该结构采用一体化铸造的立式安装基面，能在垂直于安装面的方向上提供更高的支撑刚度，适配那些需要将转轴抬离安装基准面一定高度的传动场景，比如小型输送线的从动辊支撑、轻工设备的传动轴中间支撑、工装夹具的旋转轴定位等工况。从结构设计逻辑来看，底部的方形安装法兰是整个部件的安装基准，法兰面上预留的两个安装孔位采用对称布局，孔位的中心距与安装面的平面度公差需要在铸造后通过机加工保证，避免安装时出现贴合间隙导致支撑刚度不足。

　　中间的三角加强筋结构是整个设计的受力关键，连接底部安装法兰与上部的轴套支撑部分，筋板的厚度从根部到顶部做了渐变过渡，既可以避免铸造时出现壁厚不均导致的缩孔缺陷，也能在承受转轴径向载荷时分散应力，避免筋板与主体连接位置出现应力集中断裂的问题。上部的轴套部分采用通孔设计，内孔可以根据实际使用需求镶嵌铜套或者安装标准滚动轴承，轴套外侧的两个凸耳上预留了紧定螺钉孔，用来固定装入的轴套或者轴承外圈，防止转轴转动时出现外圈跟转的问题。

　　从安装边界来看，底部方形安装座的边长决定了整个部件的安装占用空间，安装时需要在安装基准面上预留对应尺寸的平整加工面，两个安装孔的位置需要匹配对应的螺栓规格，通常这类尺寸的支撑座适配M6或者M8的内六角圆柱头螺栓，安装时需要保证螺栓的预紧力均匀，避免安装座出现倾斜导致轴孔与转轴不同心。上部轴孔的中心高度是选型时的核心参数，这个高度直接决定了转轴的安装中心高，需要和传动链路里其他部件的中心高匹配，否则会出现联轴器偏角过大、带轮传动张紧力不均等问题。

　　在实际的建模过程中，这类铸造件的建模需要先绘制整体的轮廓草图，优先确定安装基准面、轴孔中心位置这两个核心基准，之后再逐步添加加强筋、安装凸台、孔位等细节，建模时需要注意铸造圆角的添加，所有的尖角位置都要做R2-R5的圆角过渡，既符合铸造工艺的要求，也能减少热处理和受力时的应力集中。轴孔和安装面的位置需要预留机加工余量，通常铸造毛坯阶段这两个面会留1.5-2mm的加工余量，后续通过铣削和镗削加工达到设计的尺寸精度和形位公差要求。这类支撑结构在实际使用中，往往需要承受转轴传递过来的径向载荷，部分工况下还会承受一定的轴向载荷，所以在设计时需要校核加强筋的抗弯强度以及安装螺栓的抗剪强度，避免满载时出现结构变形或者螺栓断裂的问题。和分体式组装的支撑座相比，一体化铸造的结构减少了零件数量，装配时不需要调整多个零件的相对位置，安装便捷性更高，同时整体的刚度也更好，适合在载荷平稳、冲击较小的工况下长期使用。在日常维护中，只需要定期通过轴套上的注油孔添加润滑脂，就能保证转轴和轴套之间的润滑状态，减少磨损，延长部件的使用寿命。
