铸造用异形定位连接构件结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1172979
  • 铸造用异形定位连接构件结构设计
  • 铸造用异形定位连接构件结构设计

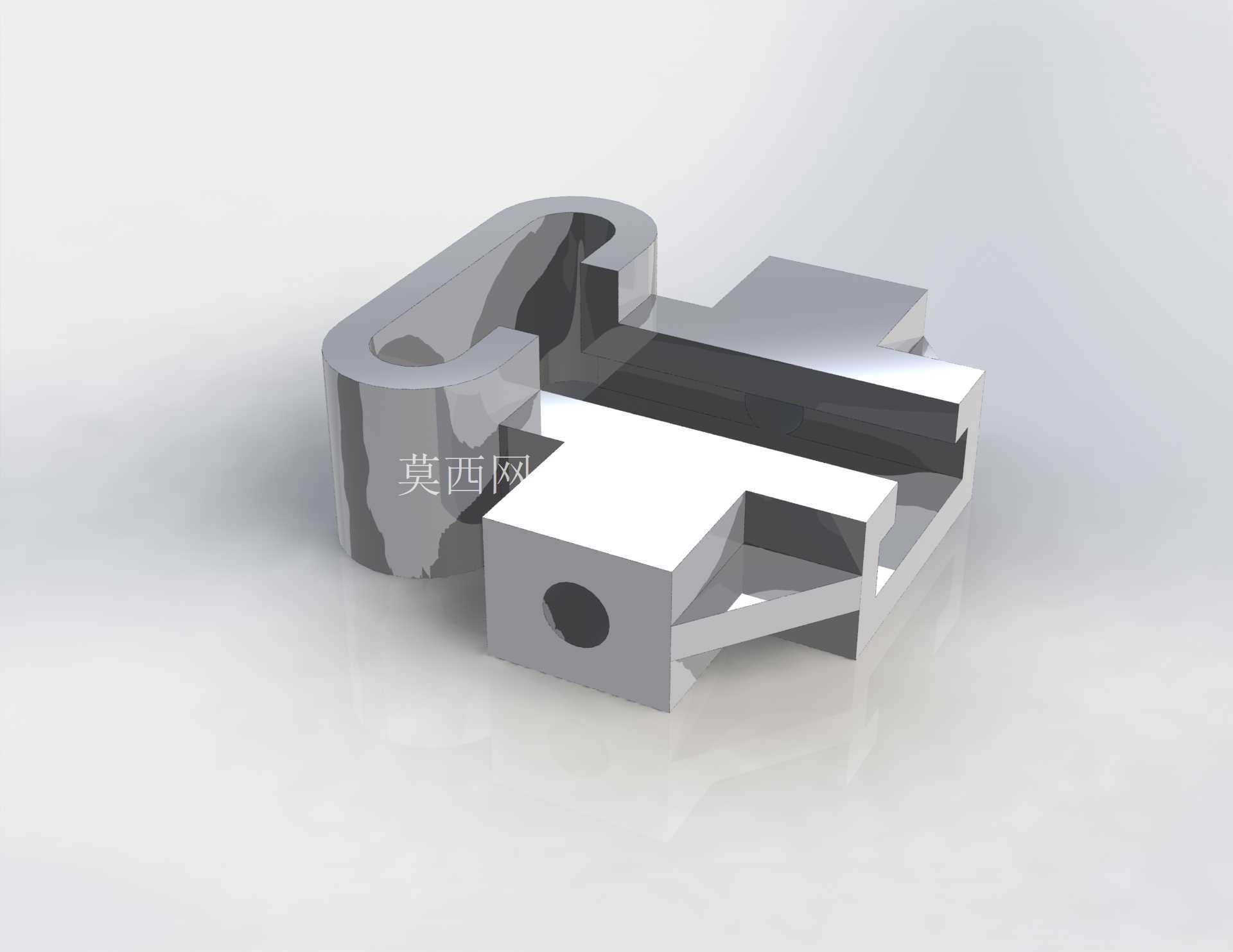

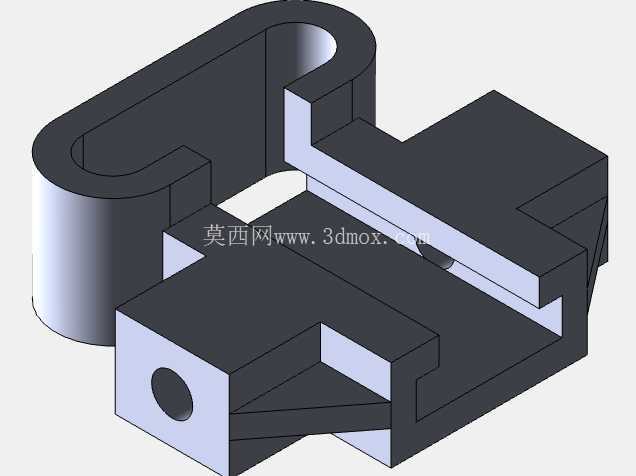

  在铸造生产线的工装夹具适配场景里,这类异形定位连接构件往往承担着工位间工件定位、模架组件衔接的核心作用,区别于标准型材拼接的连接件,该构件采用一体化铣削成型的结构逻辑,从根源上规避了多零件拼接带来的累积装配误差,适配高温铸造车间内多粉尘、交变载荷的工况环境。从实际功能维度看,构件一侧的U型开口槽是核心的快装定位结构,槽体内壁的圆弧过渡设计并非单纯的工艺倒角,而是匹配生产线常用的φ20圆导轨安装基准,安装时无需额外加装轴套即可直接卡入导轨,槽口两侧的加厚凸缘能承受工件脱模时产生的侧向冲击力,避免长期受载后出现槽口扩张变形的问题。

  构件中部的十字型凸台结构是功能承载区,凸台的上平面预留了两个M6螺纹孔的安装位,可直接固定铸造模具的侧向抽芯滑块,凸台侧面的贯通式圆孔是定位销安装孔,孔位与凸台基准面的形位公差控制在0.02mm以内,保证抽芯滑块往复运动时的同轴度,不会出现卡滞、错位的问题。设计阶段优先考虑了铸造车间的维护便捷性,构件所有外露棱边都做了R2的圆角处理,避免操作人员上下料时被锐边划伤,同时减少了落砂堆积在棱角处的清理难度,构件底部的平面为安装贴合面,平面度公差控制在0.015mm,安装时无需额外刮研即可与模架底板完全贴合,减少装配时的调整工时。

  从安装边界来看,构件整体的长宽尺寸控制在120mm×85mm范围内,总高度为42mm,适配现有小型铸造模架的安装空间,不需要对现有模架做额外的打孔改造,U型槽的中心高度距离底面25mm,与现有生产线的导轨安装高度完全匹配,侧面定位销孔的中心距离底面18mm,刚好对齐抽芯滑块的驱动轴中心高度,安装时仅需拧紧2个M8的内六角固定螺栓即可完成定位,单人操作耗时不超过5分钟。

  结构强度校核阶段,针对铸造脱模时1200N的瞬时侧向载荷做了有限元分析,构件最大应力出现在U型槽与十字凸台的衔接处,应力值为127MPa,远低于45号钢调质处理后的屈服强度,长期受载下不会出现塑性变形,构件的总重量控制在0.8kg左右,更换时无需借助起重设备,单人即可完成拆装替换。在实际生产场景中,这类构件还可适配小型压铸件的工位周转工装,将U型槽卡入周转台的导轨后,十字凸台可直接放置待加工的压铸件毛坯,侧面的圆孔可插入定位销固定毛坯位置,避免周转过程中毛坯滑落磕碰,相比传统的焊接式定位架,该一体化构件的维护成本降低60%以上,不会出现焊接处开裂、变形的问题。设计时特意规避了复杂的内部型腔结构,所有加工面均为外露平面或规则孔位,采用普通三轴数控铣床即可完成全部加工工序,不需要定制特殊刀具,单件加工工时控制在40分钟以内,适合批量加工替换,构件表面做了发黑处理,能抵御铸造车间内的潮气、脱模剂腐蚀,延长零件的使用寿命。
