可调节配重组合式家用健身哑铃结构设计

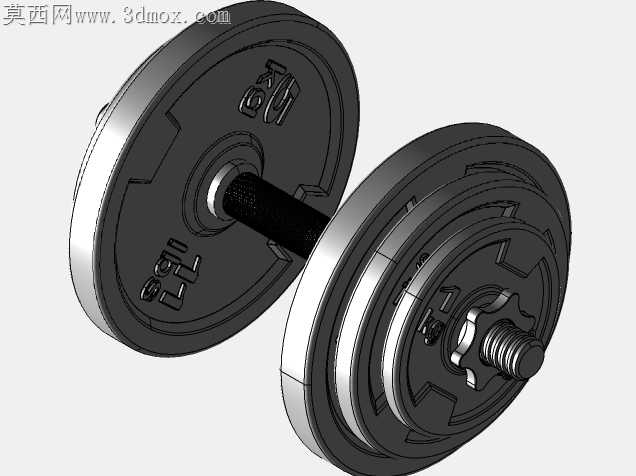

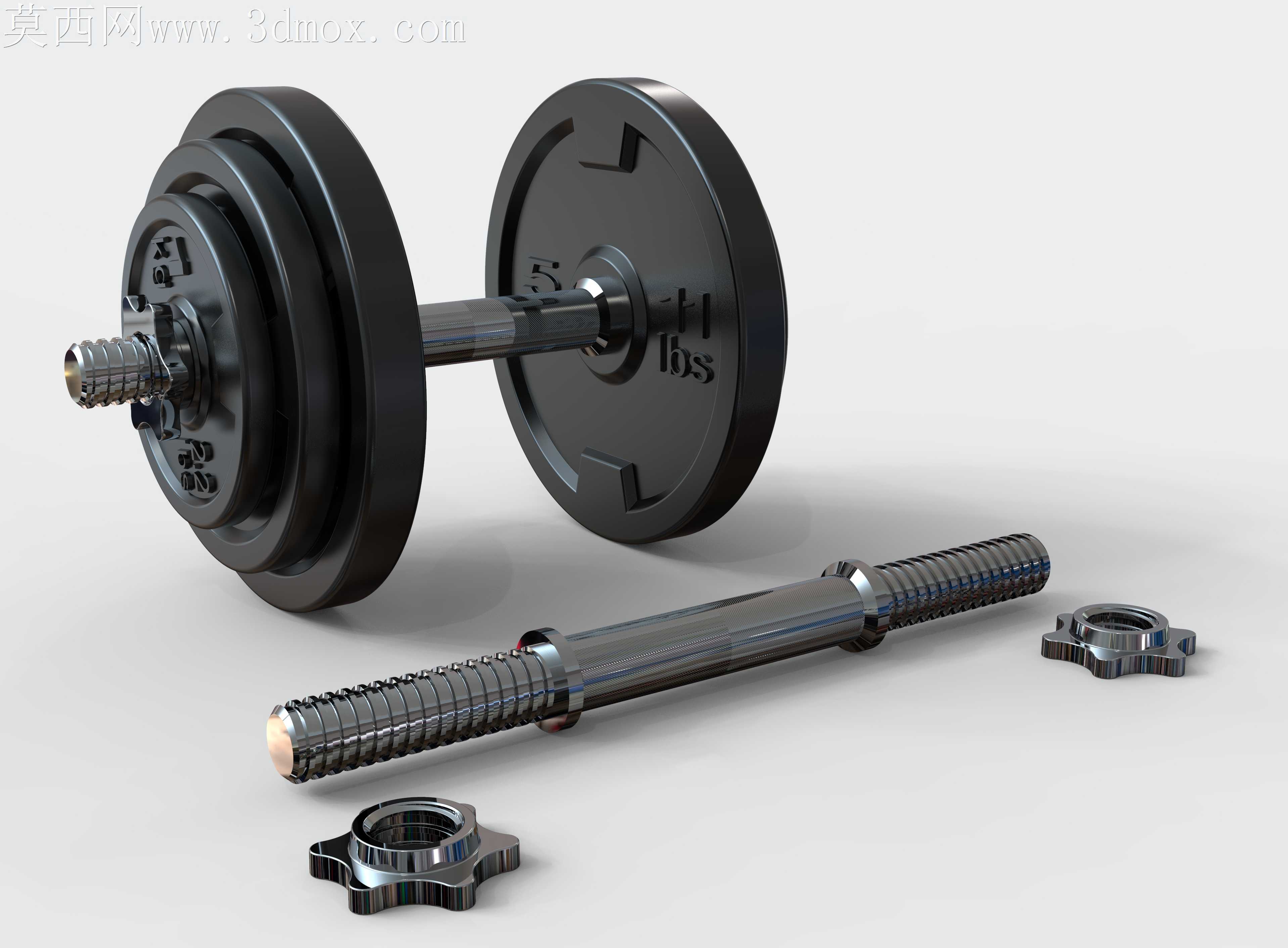

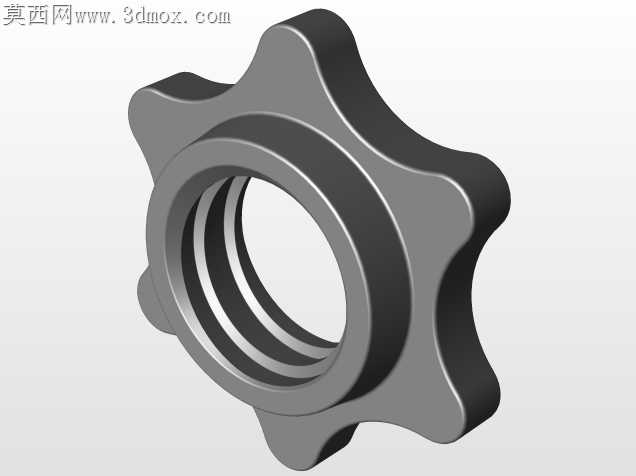

常规家用哑铃最容易出问题的位置就是杆身与配重片的配合段，很多廉价产品直接用光杆搭配塑料卡扣，使用中卡扣受震动松脱，配重片滑落砸伤地面甚至使用者的情况屡见不鲜。这套可调节哑铃的杆身全程采用梯形细牙螺纹设计，没有光杆过渡段，每一片配重片的内孔都加工出与杆身匹配的导程，套入时顺着螺纹旋进，不需要额外对准卡槽，叠放的配重片之间不会因为杆身晃动产生径向窜动。端部的锁紧螺母做了星型防滑外缘，不需要借助额外工具，徒手就能拧到额定锁紧力矩，螺母内侧嵌了一圈薄橡胶阻尼垫，旋紧后垫面紧紧贴在最外侧配重片的端面上，哪怕训练中杆身反复受冲击震动，螺纹副也不会出现回松。

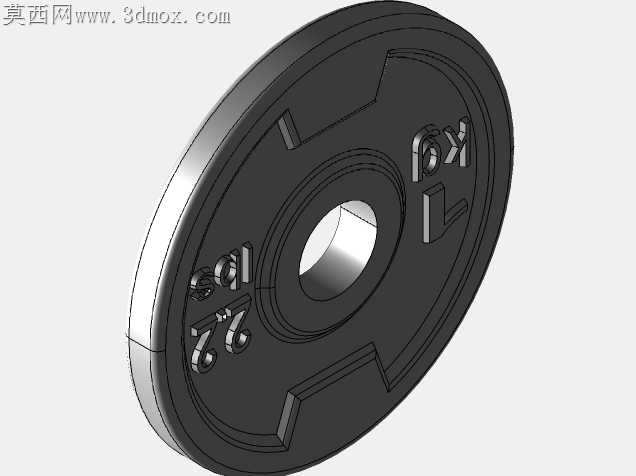

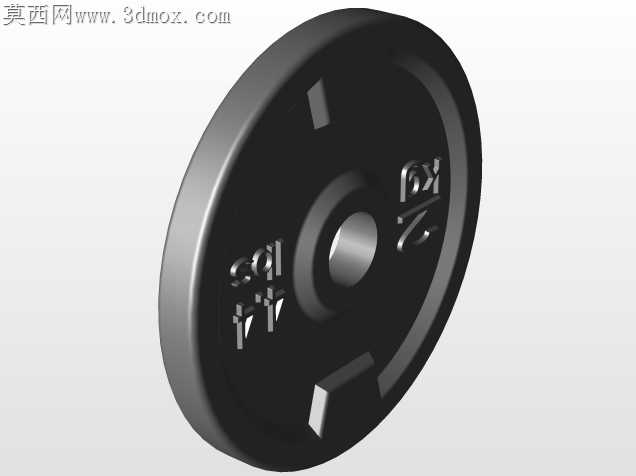

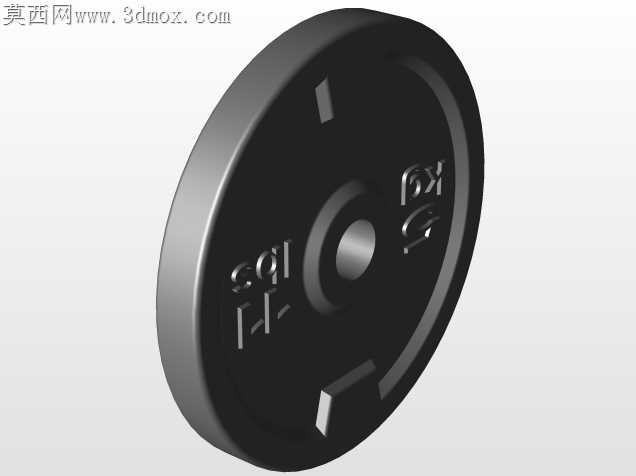

配重片的外缘没有做尖锐直角，全部倒了3mm的圆角，边缘还做了一圈内凹的防滑槽，临时增减配重时单手就能抓稳片体，不会因为表面沾了手滑的汗液脱手。片体的重量标识直接做在端面的凹陷区域，不是后期印刷的贴纸，长期摩擦也不会磨掉重量刻度，调节配重时不用反复掂量估算重量。杆身的握持段做了滚花处理，滚花的深度控制在0.2mm，既不会因为纹路太浅抓不住，也不会因为纹路太深硌得手掌生疼，握持段两端做了凸起的限位挡边，训练时手不会顺着杆身滑向螺纹段蹭到油污或者金属毛刺。

这套结构没有用复杂的快拆弹片结构，所有零件都是常规机加工就能完成的构型，没有异形曲面需要五轴设备加工，普通数控车床就能完成杆身、螺母、配重片的全部加工工序，加工时不需要定制特殊成型刀具，量产的良率能控制在很高的水平。配重片之间的贴合面做了0.05mm的平面度公差控制，多片叠装时不会出现片体歪斜的情况，整套哑铃组装完成后两端的配重同轴度误差控制在0.1mm以内，推举、弯举动作中杆身不会出现偏心晃动，不会给手腕带来额外的偏转力矩。

很多人忽略哑铃存放时的细节，这套哑铃的配重片端面做了微凸的支撑点，平放在地面时不会整个端面贴在地板上，哪怕地面沾了少量水渍，片体也不会因为长期贴水出现锈斑，杆身的螺纹段做了发黑处理，日常存放不需要频繁涂油防锈，维护成本很低。
