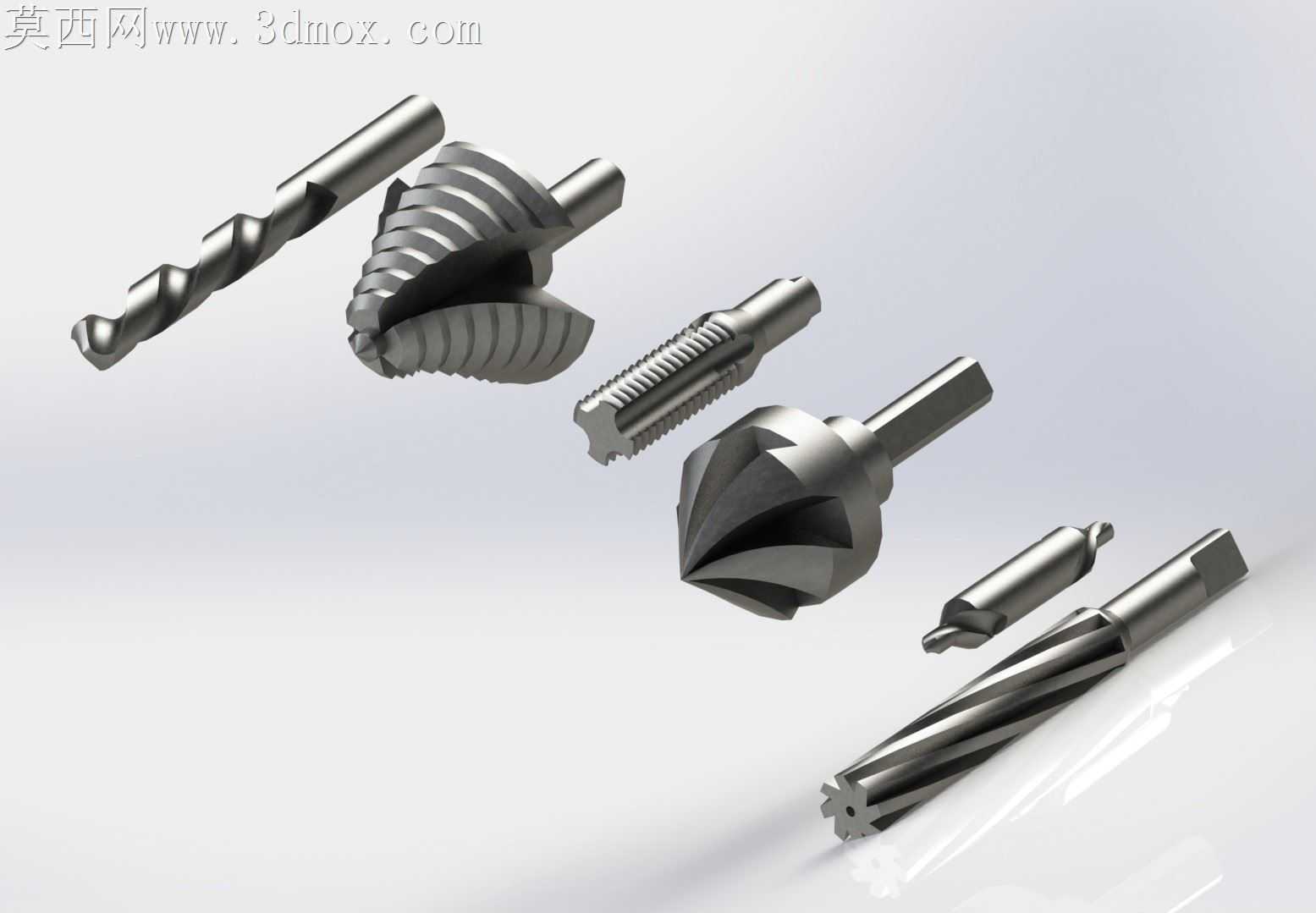

多类型金属切削钻头组工业设计

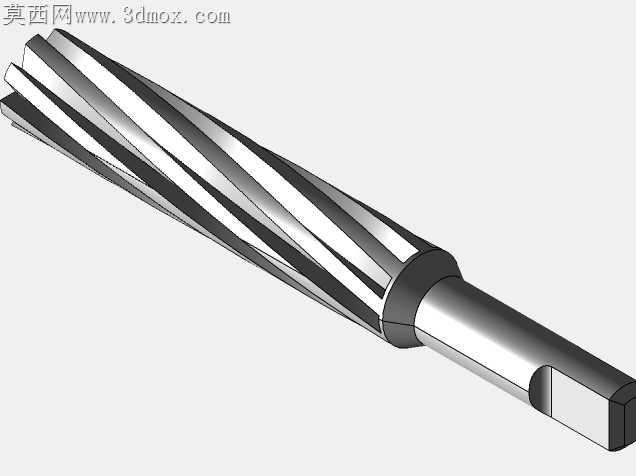

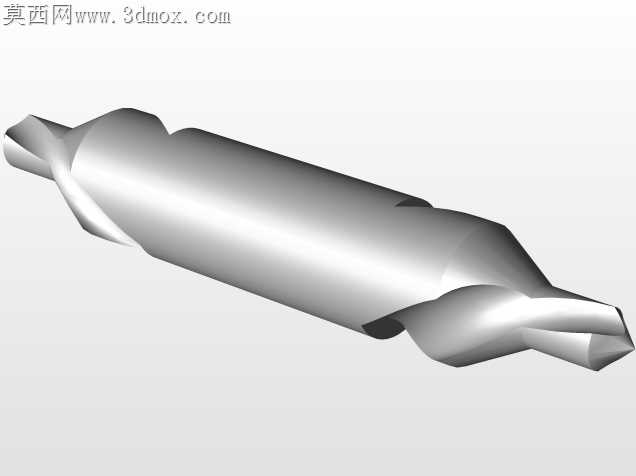

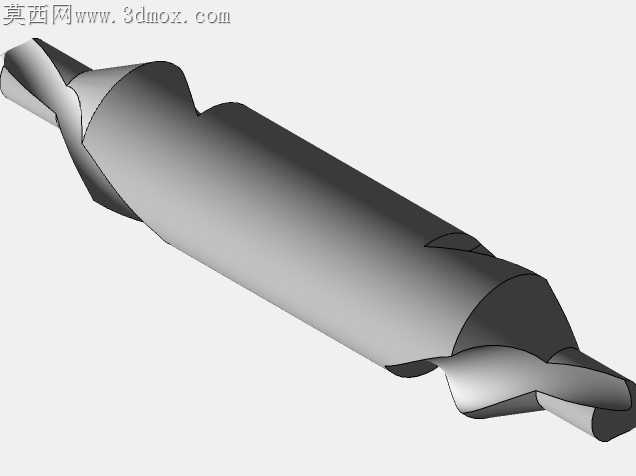

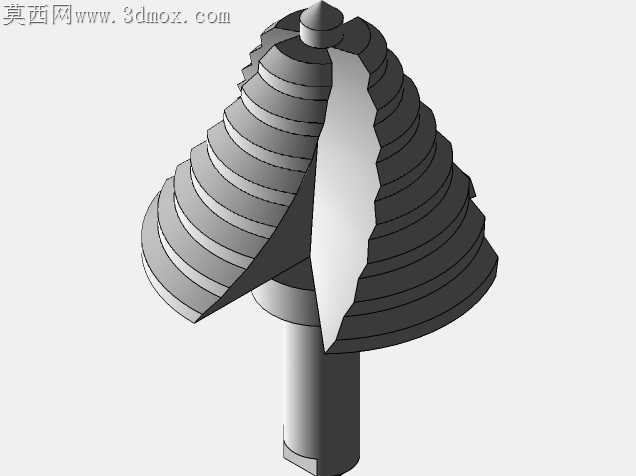

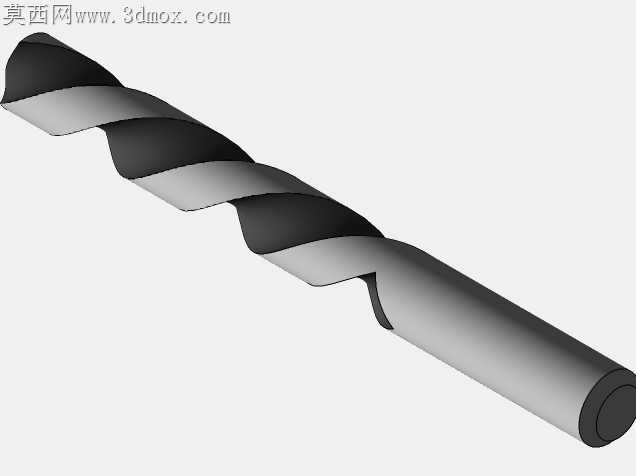

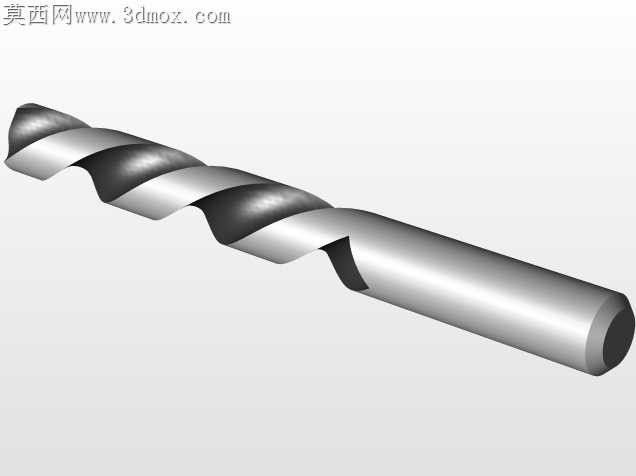

金属孔加工现场最常遇到的排屑卡滞、崩刃、孔壁粗糙度超差问题，大半根源来自钻头切削刃与排屑槽的结构匹配度不足，这套多类型钻头组的结构设计，完全围绕不同加工场景的适配痛点做了针对性调整。普通麻花钻的螺旋槽做了变导程处理，靠近钻尖位置槽宽收窄12%，能在钻削深孔时把带状切屑强制折断成C型碎屑，避免长切屑缠绕钻杆刮花已加工孔壁，钻尖的横刃做了S型修磨，轴向进给力比标准直槽钻头降低近三成，普通台钻进给时不会出现钻尖偏移导致的孔位超差。沉孔用的锪钻切削刃做了不等分齿排布，相邻刃口的夹角差控制在3度以内，高速锪孔时能打散周期性振动，加工出来的沉孔端面不会出现规律振纹，安装沉头螺钉时能保证螺钉端面与工件完全贴合，不会出现偏斜翘起的装配隐患。攻丝前用的中心钻钻尖保留了极小的圆弧过渡，不会在钻中心孔时留下尖锐应力集中点，后续钻孔、攻丝工序的刀具定位精度能稳定在0.02mm以内，即便是45号钢调质件加工，也不会出现中心孔磨损导致的孔位跑偏。阶梯钻的台阶过渡位置做了微小的后角让刀处理，钻削不同直径台阶孔时，台阶端面不会留下接刀凸台，一次进给就能完成多直径孔的加工，省去频繁换刀的对刀时间。手用铰刀的刃带做了0.1mm的窄边设计，铰孔时既能保证孔的尺寸精度，又不会因为刃带过宽挤压孔壁导致冷作硬化，加工出来的孔壁粗糙度能稳定达到Ra1.6，满足精密装配的孔位配合要求。所有钻头的柄部都做了统一的装夹基准面，不管是台钻夹头、铣床刀柄还是手电钻夹头，装夹时都能保证同轴度，不会出现柄部打滑、刀具甩动的安全隐患。针对薄板加工的专用钻头，钻尖做了三尖两刃的特殊结构，钻穿薄板时不会出现孔边毛刺翻边，钻出来的孔边缘光滑平整，省去后续去毛刺的工序时间。
