电子通讯设备壳体铸造模具CAM加工方案

项目分类:铸造模 发布时间:2026-06-05 ID:1177656
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案
  • 电子通讯设备壳体铸造模具CAM加工方案

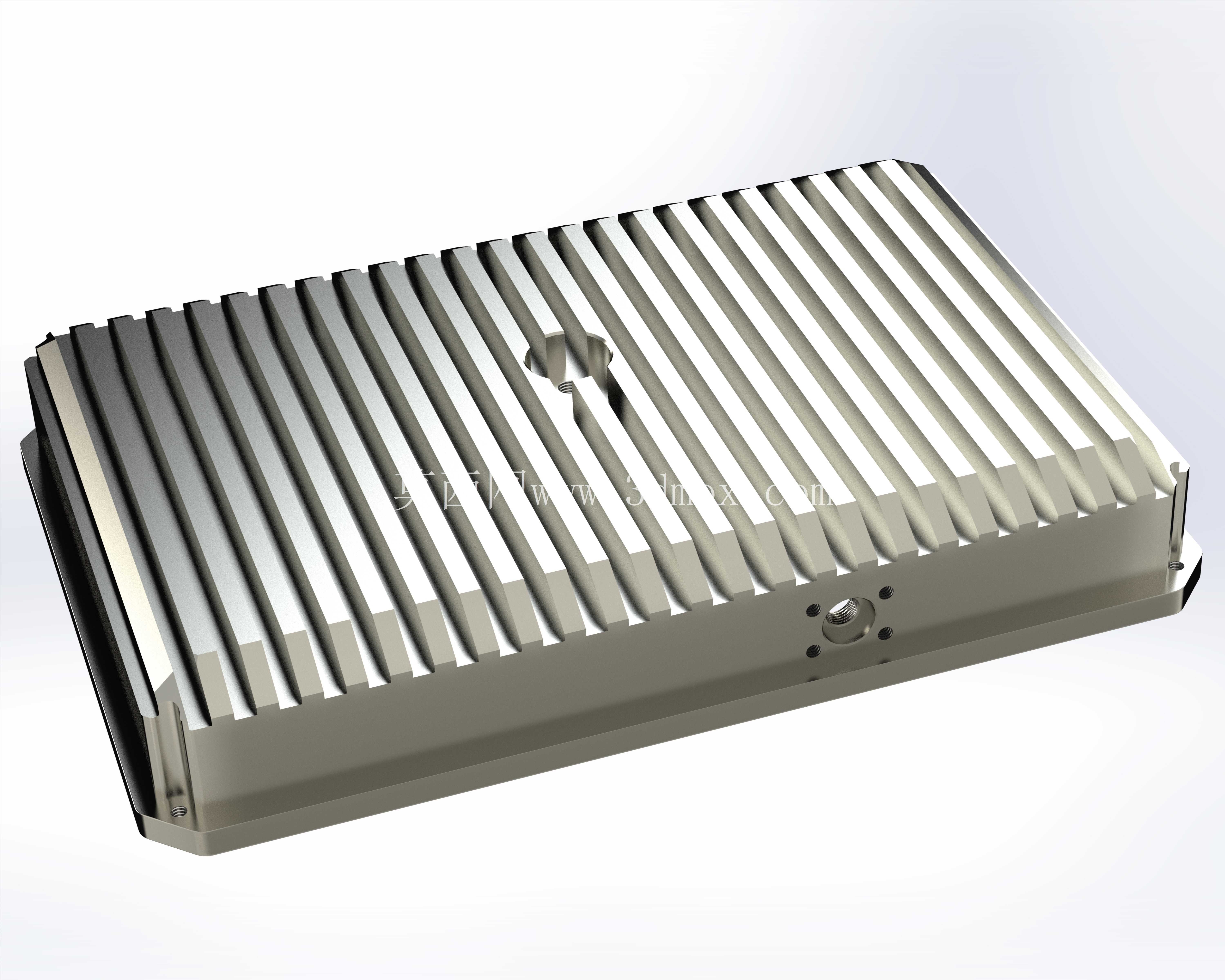

  从模具结构来看,整套方案覆盖了铸件成型的动定模仁、侧抽芯滑块、顶出机构对应的加工路径规划,模仁分型面采用了随形贴合的设计思路,完全匹配通讯盒外侧的散热鳍片阵列结构——这类鳍片单条厚度仅2mm,高度12mm,相邻鳍片间距3mm,常规铣削加工极易出现让刀变形,CAM编程时针对鳍片区域单独设置了分层顺铣策略,每层切削深度控制在0.15mm,采用小直径圆角端铣刀走等高环绕路径,避免垂直进刀给刀具带来的径向冲击,同时在鳍片根部预留0.02mm的抛光余量,防止加工过切导致铸件散热结构出现缺料,影响后续整机的散热效率。这套电子通讯盒的铸造模具CAM加工方案,主要面向户外通讯基站、工业信号传输终端、车载通讯单元这类对壳体防护等级、结构强度有严苛要求的应用场景,这类通讯设备长期暴露在高低温交变、雨水侵蚀、粉尘冲击的户外环境,或是车载工况下持续承受振动载荷,壳体的成型精度直接决定内部电路板、射频模块的安装定位精度,以及整机组装后的密封可靠性。

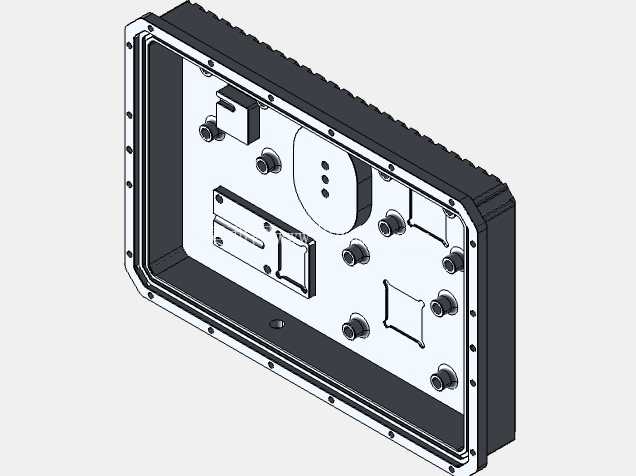

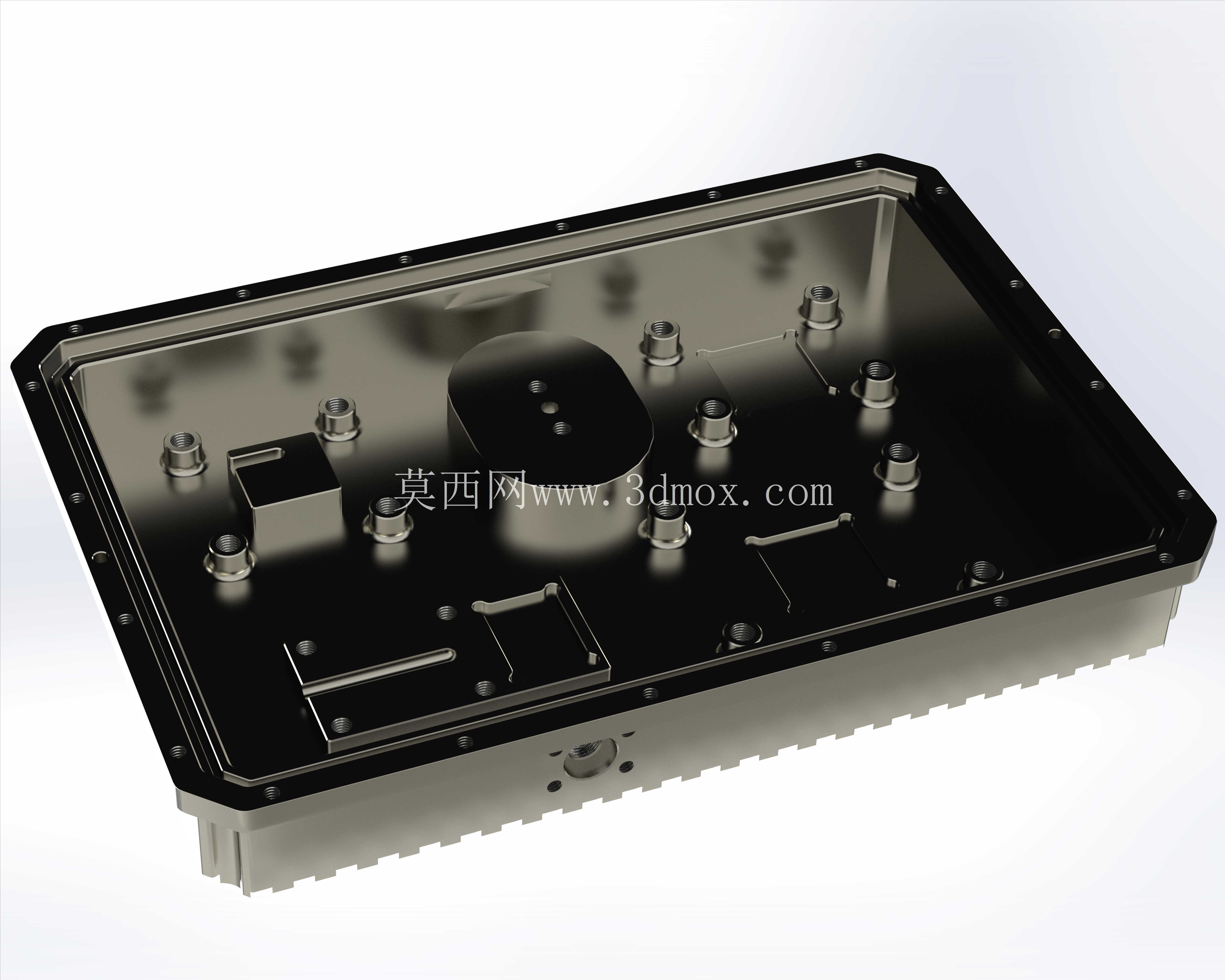

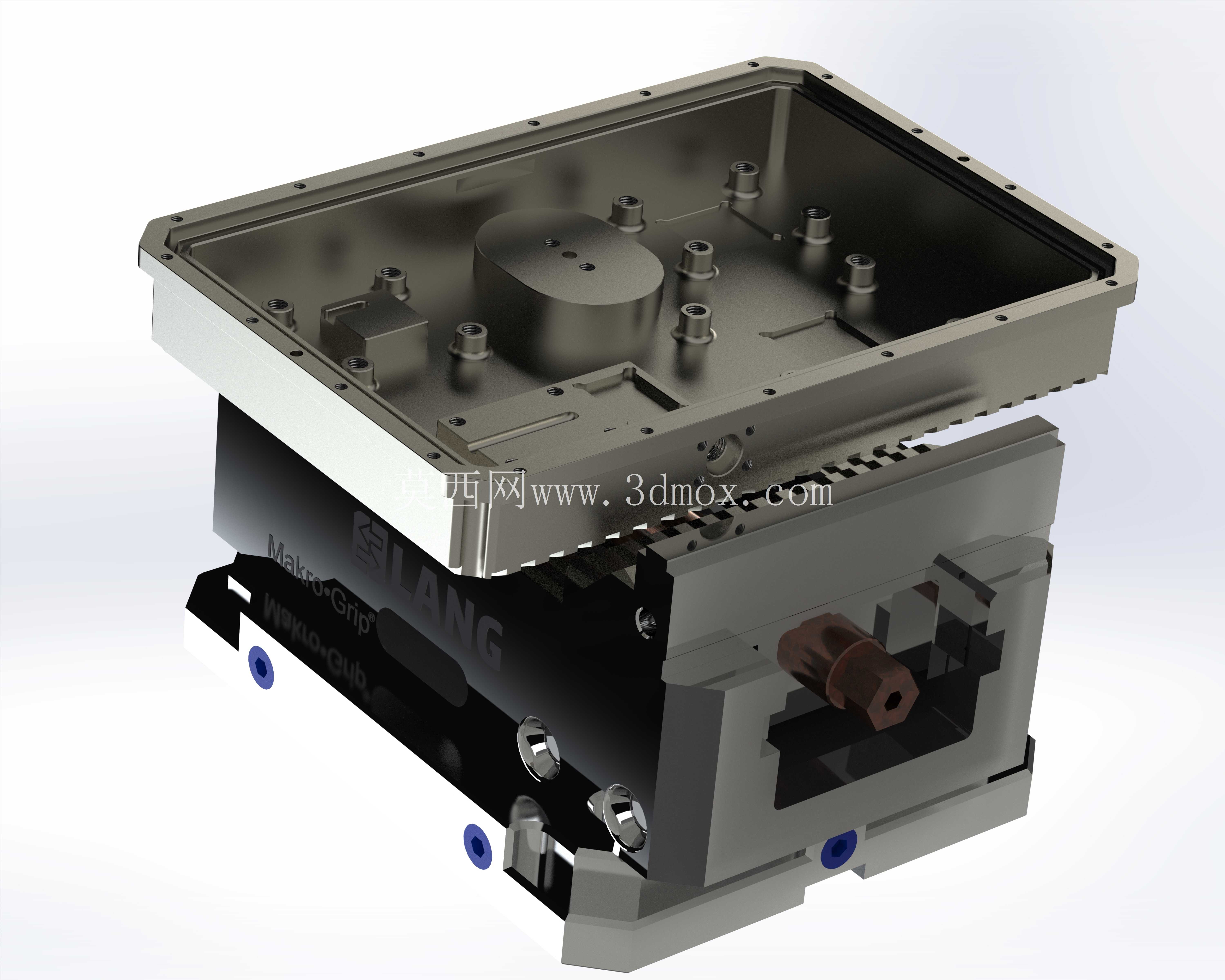

  模具的型腔内部对应通讯盒的安装柱、卡扣位、走线槽结构,这些位置是后续PCB板、射频接头、密封胶圈的装配基准,加工时采用了定位基准统一原则,所有型腔特征均以模仁底面的两个工艺销孔为定位原点,减少二次装夹带来的位置度误差,其中安装柱的同轴度公差控制在0.03mm以内,确保后续电路板装配时不会出现柱位错位导致的螺丝锁附滑牙问题;密封胶圈的安装槽采用成型刀一次走刀加工,槽宽公差严格控制在±0.02mm,避免胶圈装配后出现压缩量不均导致的壳体密封失效。

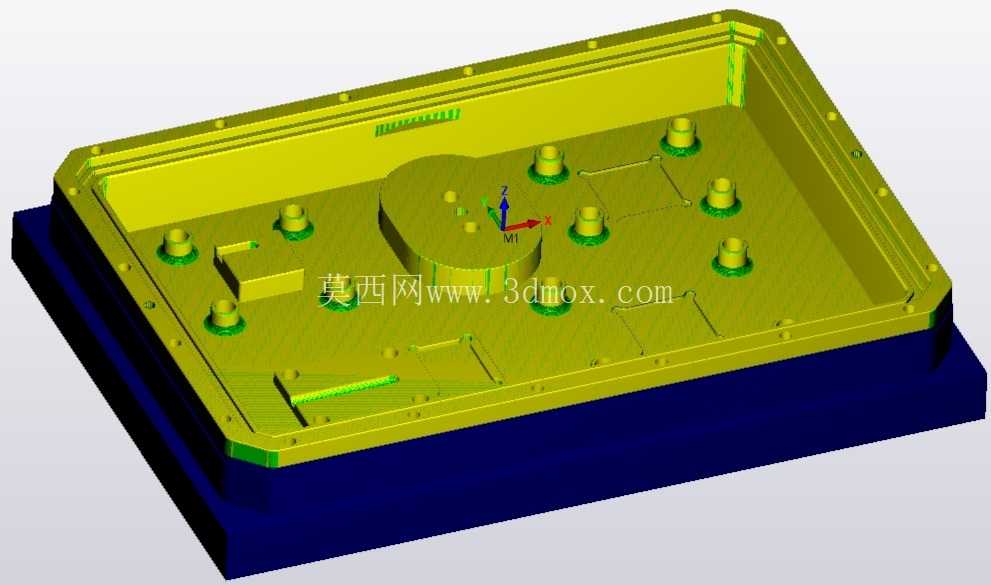

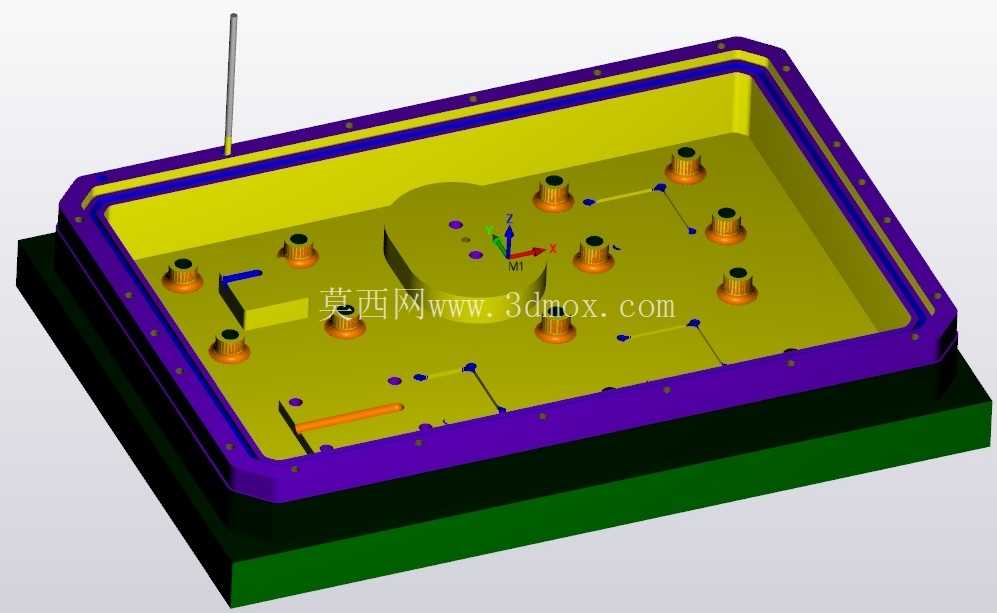

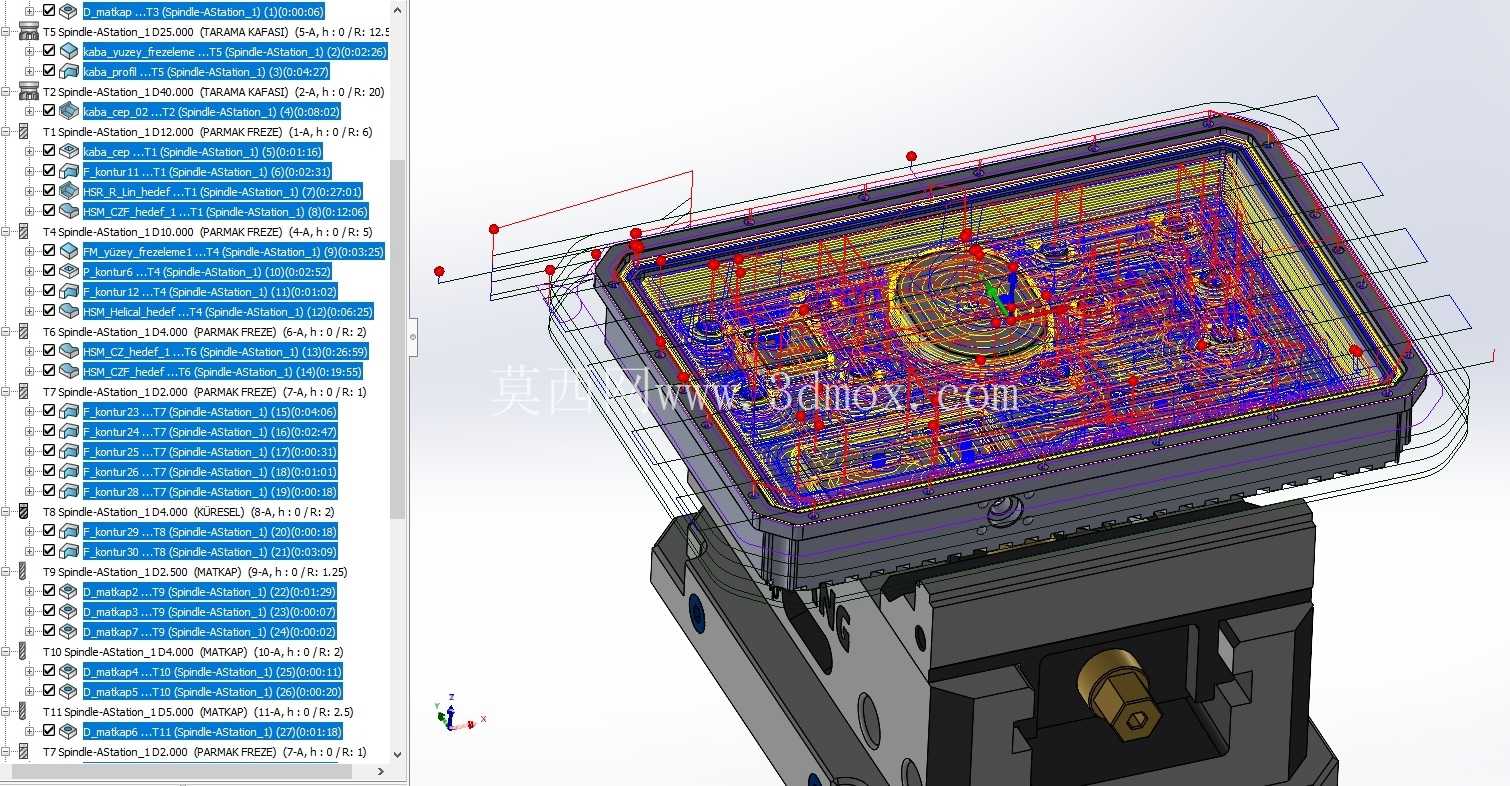

  针对模具的浇注系统与溢流槽结构,CAM编程时同步规划了加工路径,浇口套配合面采用研磨级加工精度,表面粗糙度达到Ra0.8,减少铝液充型时的流动阻力,溢流槽设置在模腔远端的散热鳍片末端,用于收集充型过程中前端的冷铝与氧化夹杂,避免铸件表面出现冷隔、夹渣缺陷。整套加工方案的G代码完全适配立式加工中心的三轴铣削工艺,从开粗的大直径飞刀去除模仁毛坯余量,到半精加工的整体硬质合金铣刀预留均匀精加工余量,再到精加工的小径刀具清根、高光处理,每一段走刀路径都经过了碰撞模拟验证,避免刀具与模具的滑块导向槽、顶针孔结构发生干涉。

  从安装边界来看,整套模仁的外形尺寸适配标准350吨压铸机的模架安装规格,模架周圈的锁模槽、定位环尺寸完全符合行业通用装夹标准,不需要额外改装设备即可直接上机生产;模具的顶出行程设置为45mm,刚好满足通讯盒铸件从型腔中顺利脱出的距离要求,不会因为顶出行程过大导致铸件顶白变形,也不会因为行程过小导致铸件粘模。在加工工艺的排布上,针对模仁上的深腔区域,编程时设置了间断性的抬刀吹气指令,每切削3mm深度就抬刀至安全高度,通过机床的吹气装置清理刀槽内的铝屑,避免废屑挤压在刀具与型腔侧壁之间,造成模仁表面出现划伤,影响最终铸件的外观质量;对于侧抽芯滑块的滑动配合面,加工时预留了0.05mm的研配余量,后续钳工研配时可以保证滑块滑动顺畅无卡滞,合模后分型面贴合间隙小于0.02mm,防止压铸过程中出现飞边毛刺,减少后续铸件的去毛刺工作量。这套CAM方案还考虑了后续模具量产的维护需求,所有易磨损的浇口位置、棱边位置都在编程时做了微小的圆角过渡处理,减少铝液长期冲刷对模仁棱角的冲蚀,延长模具的整体使用寿命,同时模仁上的所有冷却水道孔位都在加工路径中做了避让标识,避免铣削加工时打穿水道,影响模具生产时的温度控制效果——通讯盒这类薄壁压铸件生产时,模温的均匀性直接决定铸件的变形量,稳定的模温控制可以将铸件的平面度控制在0.1mm以内,满足后续整机装配的平面度要求。
