航空涡轮喷气发动机整机结构设计

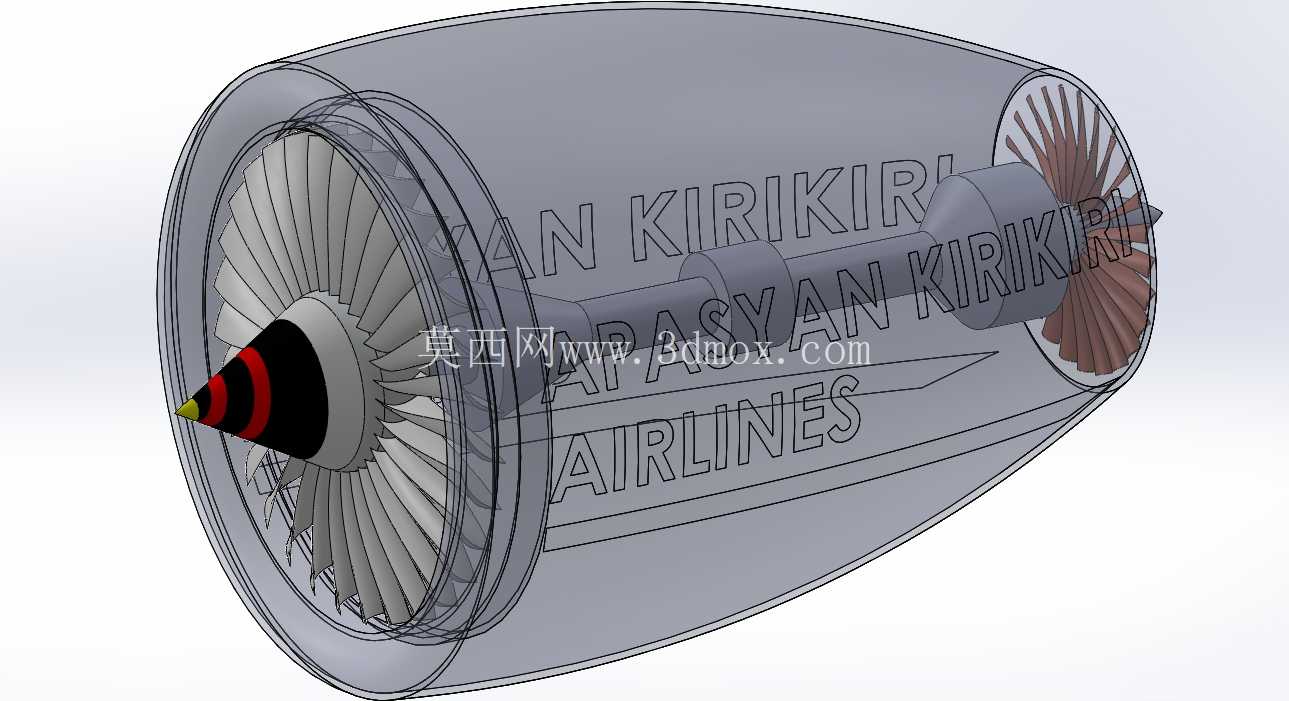

航空涡轮喷气发动机作为航空飞行器的核心动力单元，其结构设计直接决定了飞行器的推力输出、燃油效率与运行可靠性，在民用干线客机、支线客机、通用航空飞行器以及军用航空装备领域都有广泛应用，是航空制造领域技术密集度最高的核心部件之一。本次呈现的涡轮喷气发动机装配结构，完整覆盖了从进气端风扇、压气机段、动力传输轴组件到后端涡轮做功段的全流程核心结构，同时还原了带品牌标识的外壳包覆结构，能够为航空动力相关的结构设计、原理教学、装配仿真提供完整的三维参考依据。

从实际功能实现逻辑来看，该结构的前部风扇叶片与压气机段承担进气压缩的核心功能，进入发动机的空气经过多级风扇叶片的导流与逐级压缩后，压力与温度大幅提升，为后续燃烧室的油气混合燃烧提供符合压力要求的进气条件，这一部分的叶片型线设计、叶尖与机匣的间隙控制，直接影响发动机的进气效率与喘振边界，建模过程中严格还原了叶片的扭角变化与安装定位基准，能够清晰展示每一级叶片与轮盘的装配关系、相邻叶片的排布间隙。中部的轴组件作为动力传输的核心载体，需要同时承担前端压气机与后端涡轮的扭矩传递作用，工作过程中要承受高转速带来的离心载荷、温度梯度带来的热应力以及交变载荷带来的疲劳影响，建模时还原了轴段的阶梯定位结构、与轮盘的配合安装面，能够直观展示动力从涡轮端向压气机端的传输路径，以及各支撑点位的布置逻辑。后端的涡轮段是发动机产生推力的核心做功区域，高温高压燃气经过涡轮叶片时膨胀做功，带动涡轮轮盘旋转，通过轴组件驱动前端压气机与风扇持续运转，剩余的能量从尾喷口高速排出形成推力，这一部分的叶片结构、流道型线都做了完整还原，能够清晰展示涡轮段与排气段的衔接关系。

外壳部分采用半透明可视化的建模处理，既还原了发动机外壳的整体气动外形与表面标识特征，也能够让使用者清晰观察到内部核心部件的排布位置与装配关系，外壳的安装边、定位接口都做了对应还原，可用于展示发动机整机的外包络尺寸与安装边界，在进行飞行器动力舱布局设计时，可直接参考该模型的外形尺寸确定动力舱的容纳空间、安装节的布置位置，避免出现安装干涉问题。从设计思路层面，该装配模型采用自顶向下的建模逻辑，先确定整机的推力轴线作为装配基准，所有转子部件都围绕该轴线完成同轴度定位，静子部件与转子部件之间预留了符合工程实际的工作间隙，既满足装配过程的工艺要求，也考虑了工作状态下热膨胀带来的间隙变化，避免出现转静子碰磨的故障。

在实际工程应用场景中，这类完整的发动机装配模型可用于航空类专业的原理教学，帮助学习者直观理解喷气发动机的工作流程与各部件的功能作用；也可用于航空爱好者的科普展示，清晰呈现发动机内部的结构组成；对于结构设计从业者而言，可参考该模型的装配逻辑、部件配合关系，开展小型涡喷发动机的结构设计、改装优化工作，在进行附件布局、管路走向设计时，也能依托整机模型完成干涉检查，提升设计效率。模型中各部件的分件逻辑符合实际发动机的装配工艺顺序，从前端进气锥、风扇轮盘、压气机各级轮盘、轴组件到后端涡轮轮盘、外壳段，都可单独拆分查看，能够清晰展示每个零件的定位方式与连接关系，还原了实际生产中发动机的装配层级，不存在结构简化过度导致的原理性偏差，可直接用于装配工艺仿真、拆装教学演示等场景。
