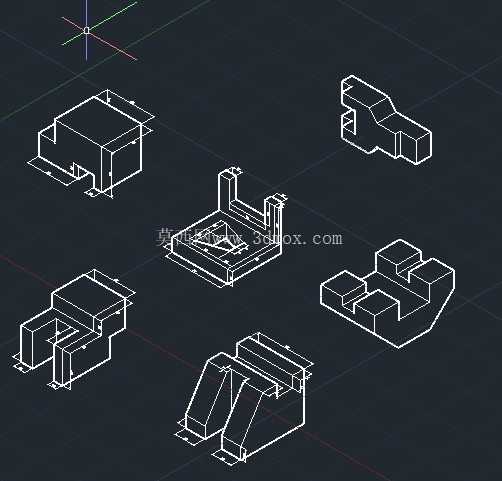

这组结构以铸造工装为核心,围绕不同外形的金属液充型路径、分型避让和型芯定位展开,线框表达保留了完整的空间边界,适合在方案评审阶段快速核对模具开合方向、铸件取件空间以及周边机构干涉。图中多个块状、槽形和斜向构件并非独立装饰形体,而是对应不同铸件在模具中的成型区域:平直盒体部分强调侧壁厚度与底部承托关系,带凸台的构件用于形成局部安装面,阶梯槽结构则服务于铸件内腔转折和后续加工基准。
从实际铸造场景看,这类结构常用于中小批量金属件的砂型或压铸前期布局。铸件在凝固时会产生收缩,模具各区域不能只按外观轮廓堆叠,必须在厚壁交汇处预留补缩通道,在薄壁远端控制充型阻力。线框中反复出现的凸缘、凹口和侧向凸起,意味着分型面不能简单取一个平面,需要结合起模方向拆分活块;若侧向特征阻碍开模,就要在对应位置布置滑块或型芯,并在三维布局中提前校核抽芯行程。
外形尺寸方面,各构件均以底面或侧立面作为主要安装边界,底部平面承担与模架、垫板或工装平台的贴合功能,侧壁台阶用于限制装配位置。设计时不能只关注铸件本体尺寸,还要把模具闭合后的安全余量纳入空间校核:导向件、锁紧面、溢流槽和排气间隙都会占用外围区域。图中斜置构件尤其需要注意投影边界,它在竖直方向的高度和水平方向的退让距离共同决定设备开合行程,若边界判断不足,合模时容易与固定侧或顶出机构发生碰撞。
功能特性上,这些结构把成型、定位和取件三类需求放在同一空间内处理。盒形区域适合形成较深腔体,内部转角需要避免尖锐应力集中;开口槽结构便于型芯安放,但也要求定位面有足够接触面积,防止金属液压力使型芯偏移;多台阶块状结构可一次成型多个装配面,不过厚薄交接处应设置平缓过渡,降低缩松和冷隔风险。线框视图的价值在于能直接看穿内外轮廓,工程师可以沿起模方向检查是否存在倒扣,沿金属液流动方向检查通道是否突然收窄,再沿顶出方向确认承力点是否落在刚性较好的区域。
设计思路上,先由铸件外形反推分型,再由分型确定模架边界,比单纯堆砌实体更稳妥。底部轮廓应优先建立稳定基准,侧向凸台根据加工和脱模需求决定是否做成活块;深腔部位要兼顾型芯强度与排气,狭长槽位则需控制填充末端温度损失。对于带斜面的构件,不能只按视觉角度处理,应把斜面投影到安装平面,核算其占用的长宽边界,并确认顶杆、冷却或排气元件是否有布置空间。
在设备适配层面,这类铸造工装需要与压机或铸造设备的工作台面、锁模力区域和开口高度匹配。模型外轮廓越复杂,越要在早期明确固定侧、活动侧和抽芯侧的相对位置。线框中各构件的底边、侧边和凸台均可作为干涉检查依据:底边决定放置稳定性,侧边决定相邻模块间距,凸台则影响取件路径。通过三维方式把这些边界统一表达,可以在加工前发现分型不顺、型芯难取、顶出偏载等问题,从而减少试模阶段的反复修配。
