工业罐体配套机动悬挂操作平台结构

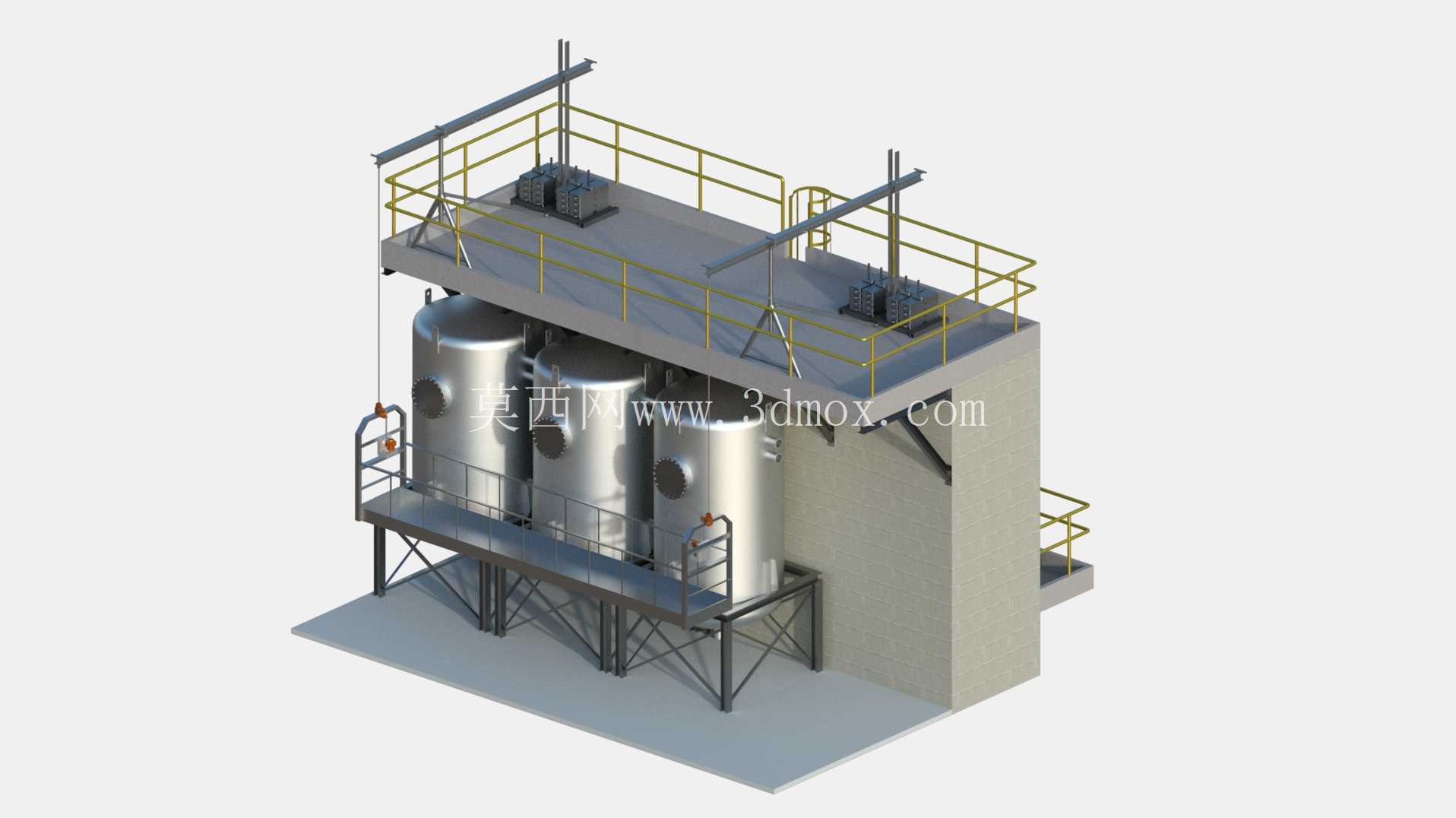

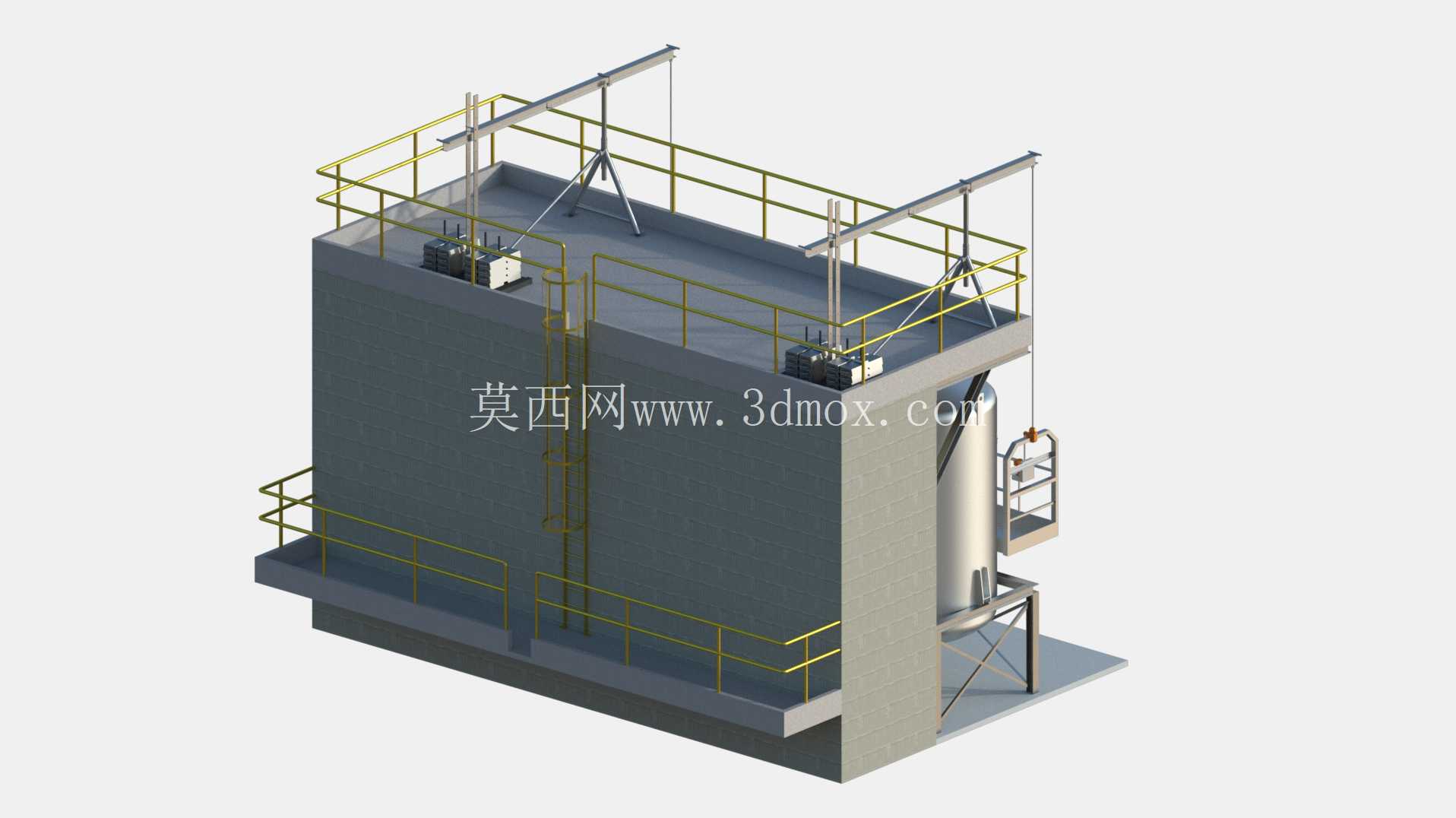

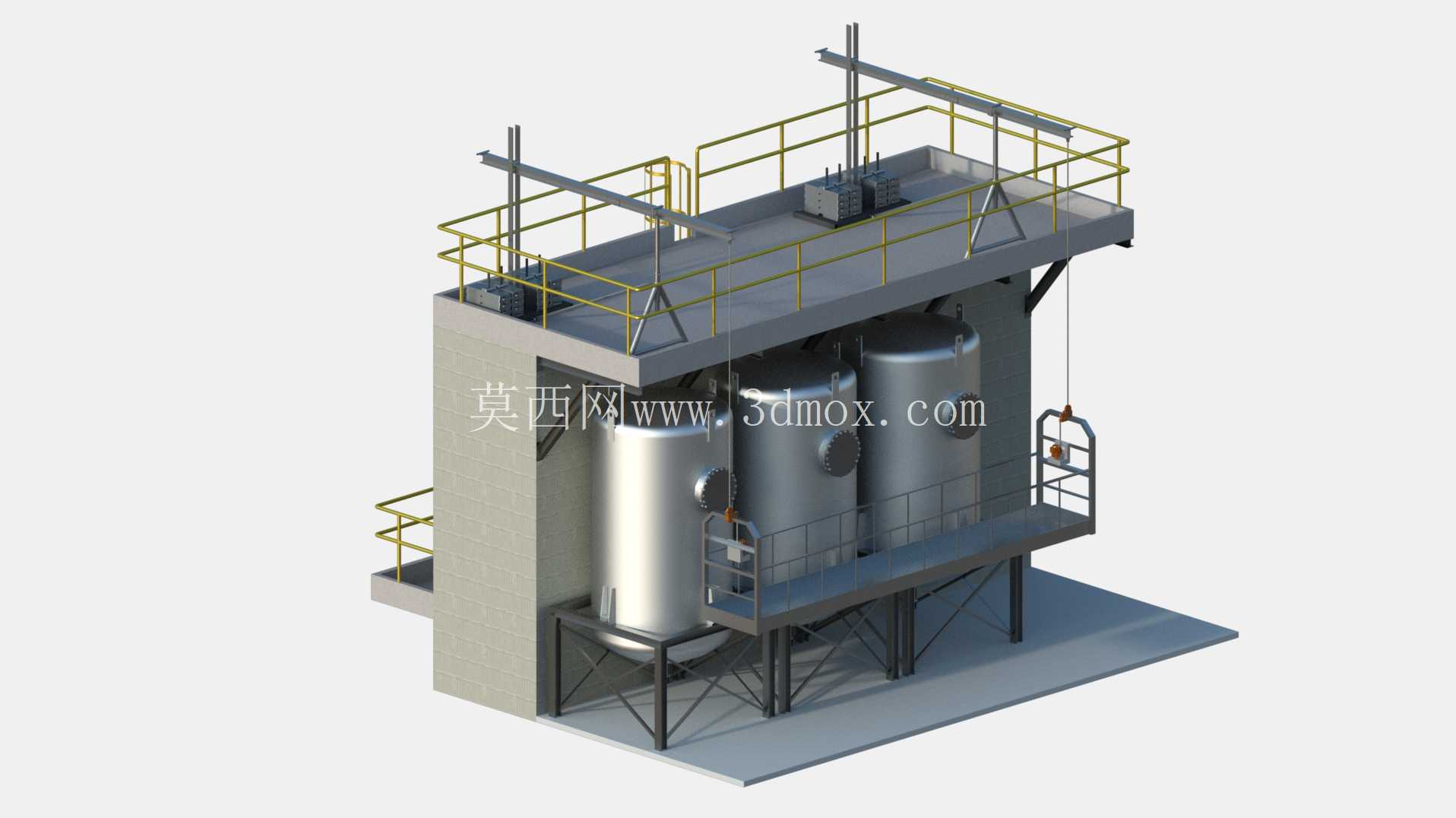

　　这套机动悬挂操作平台结构，主要面向化工、食品加工、制药等行业的立式罐体集群运维场景设计，解决多台并排布置的立式罐体顶部阀门操作、仪表巡检、常规维护时的登高作业难题，替代传统独立搭设的移动脚手架，减少现场临边作业的安全隐患，同时压缩运维准备的辅助工时。从结构布局来看，平台采用混凝土基座搭配钢结构承重框架的组合形式，主作业面设置在立式罐体顶部齐平高度，可同时覆盖三台并排布置的立式罐体的顶部操作区域，作业面边缘通高设置1.2米高的黄黑配色防护栏杆，栏杆底部设置100mm高的挡脚板，避免工具、零配件从作业面坠落伤人。

　　平台侧面设置斜向钢梯连通地面层，梯道踏步采用防滑花纹钢板制作，梯段两侧同样设置防护扶手，梯道入口处设置安全门，非作业时段可关闭锁定，防止无关人员攀爬。主作业面下方设置钢结构支撑托架，托架采用型钢焊接成型，通过膨胀螺栓与混凝土基座、罐体侧部的预埋支撑点固定，整体承重荷载按照每平方米200kg的均布活荷载设计，可同时容纳4-6名运维人员携带工具开展作业，满足常规阀门拆装、仪表校准、管线巡检的承重需求。在设计思路上，这套结构优先考虑了现场安装的适配性，所有钢结构构件均采用模块化拆分设计，单件构件重量控制在50kg以内，可通过人工配合小型吊装设备完成现场拼装，无需大型起重设备进场，适合厂区内部空间受限、大型设备无法通行的改造场景。

　　平台与罐体接触的位置均设置柔性缓冲垫层，避免钢结构与罐体金属外壁直接接触造成防腐层破损，同时预留20mm的安装调节间隙，抵消罐体运行过程中因温度变化产生的形变位移，防止结构应力传递造成罐体焊缝开裂。平台的混凝土基座部分采用现场浇筑形式，基座底部设置预埋地脚螺栓与地面硬化层连接，基座侧部设置悬挑支撑牛腿，分担主作业面的竖向荷载，避免荷载全部传递到罐体侧壁。从安装边界来看，整套结构的横向总宽度适配三台直径1.2米的立式罐体并排布置的间距，纵向作业面深度为1.8米，足够运维人员在作业面转身、传递工具，平台底部净空高度满足罐体侧部管线、阀门的安装维护需求，不会遮挡罐体侧部的人孔、出料口等操作点位。

　　主作业面的钢板采用防滑花纹钢板铺设，钢板之间采用螺栓连接固定，后期如果出现局部磨损可单独更换，无需整体拆卸平台结构。防护栏杆采用可拆卸式设计，当需要吊装大型设备到罐体顶部时，可临时拆除对应位置的栏杆段，预留吊装通道，作业完成后再快速复位。在实际应用场景中，这类悬挂操作平台常配套用于立式反应罐、储料罐、发酵罐的集群布置区域，相比传统的移动登高梯，它的作业覆盖范围更大，人员在作业面上移动时无需频繁挪动梯具，同时临边防护连续无断点，作业安全系数更高；相比落地式满堂脚手架，它的钢材用量更少，搭建周期更短，且不会占用罐体周边的地面通道，不影响厂区日常的物料运输、管线巡检通行。结构设计时还考虑了户外使用的防腐需求，所有钢结构构件表面均做除锈后喷涂防锈漆+面漆处理，适配厂区内可能存在的潮湿、弱腐蚀气体环境，延长结构的整体使用寿命。平台侧部还预留了管线固定支架的安装点位，后期如果需要在作业面铺设临时照明、检修电源管线，可直接固定在预留点位上，无需额外在结构上钻孔焊接，避免破坏原有防腐层。梯道的踏步高度按照180mm的常规人行梯步标准设计，宽度为800mm，满足单人携带工具上下的通行需求，梯道的倾斜角度控制在45度以内，降低上下攀爬的体力消耗，适合运维人员频繁上下通行的使用场景。
