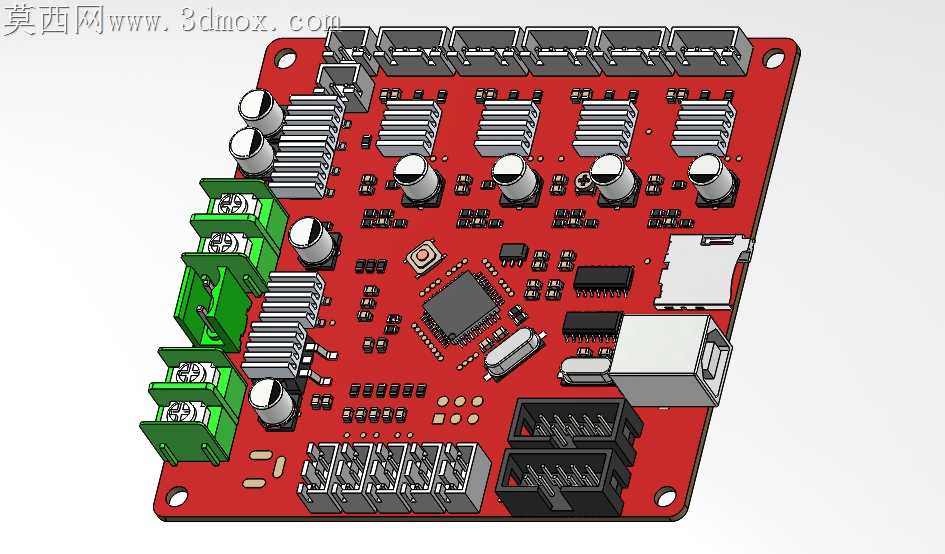

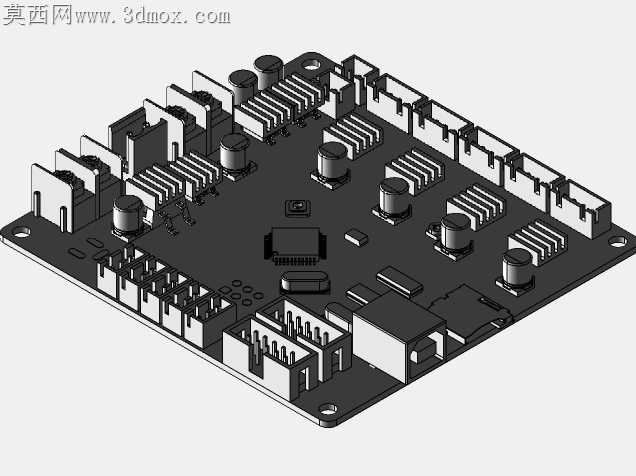

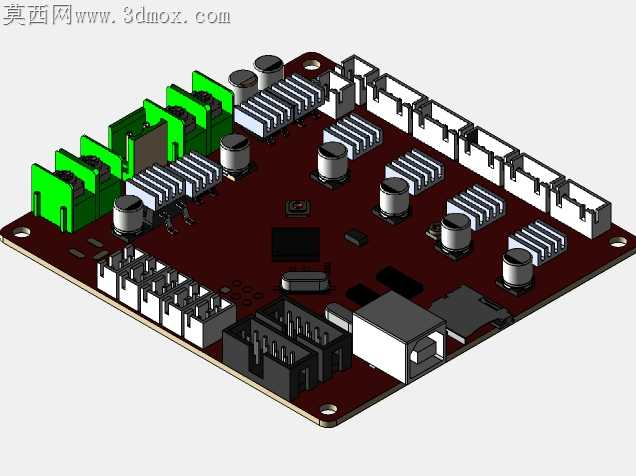

Anet3D打印机V1.5主控电路板结构设计

消费级FDM3D打印机主控板的加工适配一直是小批量电子装联环节的高频痛点，不少开源主控板在PCB布局时只考虑功能连通性，忽略波峰焊、接插件压装、后期维护的实际操作空间，导致量产阶段飞线返修率居高不下，用户后期更换驱动模块时容易刮伤周边阻焊层。这款Anet3D V1.5控制板在布局阶段就把加工适配的细节落到了每一个器件的排布逻辑里。板边四个安装孔的位置特意避开了底层铺铜的走线路径，孔壁做了非金属化处理，安装时不需要额外加绝缘垫圈，直接用M3铜柱固定就能避免安装应力拉裂焊盘，也不会出现螺丝导通铺铜造成的短路问题。功率输出端的绿色接线端子全部排布在板边同一侧，端子之间预留了3.2mm的操作间隙，波峰焊过后不需要额外补焊修整，用户后期接热床、挤出头加热线时，螺丝刀不会磕碰旁边的电解电容引脚，也不用倾斜工具才能拧到压线螺丝。步进驱动模块的安装座特意做了0.15mm的公差余量，压装散热片时不会因为座体尺寸过紧挤裂驱动芯片塑封，每个驱动座旁边预留的铝电解电容距离座体边缘有1.8mm空隙，插拔驱动模块时不会碰歪电容引脚造成虚焊。板载的USB接口、TF卡座都做了引脚加长处理，过回流焊时锡量爬升更均匀，不会出现虚焊导致的通讯中断、读盘失败问题，接口周围特意没有布置高度超过6mm的器件，插USB线、拔TF卡时不会被周边元件挡住操作空间。主控芯片周边的阻容件全部按0805封装的最小加工间距排布，既不会因为间距过小造成连锡，也不会浪费板上空间，芯片下方预留了完整的散热铺铜区，长时间打印时芯片热量能通过铺铜快速散到整板，不会因为局部积温出现打印断连、步进失步的问题。电源输入端口的正负极焊盘做了加大处理，能承受6A以上的持续电流，长时间加热热床也不会出现焊盘发烫脱焊的问题，端口旁边的自恢复保险丝特意选了卧式封装，高度和周边电容齐平，装外壳时不会因为器件高度差顶到外壳内壁。整板的丝印标注全部避开了焊盘位置，加工时不会因为丝印覆盖焊盘造成上锡不良，每个接口的功能标注都在接口旁侧，用户接线时不用反复查阅说明书就能快速对应接口，减少接错线烧板的概率。
