仿生椭球伸缩抓取执行机构结构设计

该仿生椭球伸缩抓取执行机构的设计初衷，是填补工业场景中异形易碎工件抓取环节的柔性执行器空白，区别于传统刚性夹爪的点接触施力模式，整体采用周向均布的瓣状包覆结构，在接触待抓取工件时可通过多瓣片的同步收拢实现面接触包覆，有效降低单位面积接触压力，避免薄壁、脆性工件在抓取过程中出现表面压损、形变开裂等问题。从实际应用场景来看，这类结构可适配轻工生产线上的异形食品、精密电子元器件、陶瓷胚件等易损工件的转运工序，也可作为特种探测设备的可伸缩防护外壳，在非工作状态下收拢为椭球形态降低风阻与外部磕碰概率，工作状态下沿中心轴向伸出内部探测组件完成作业。

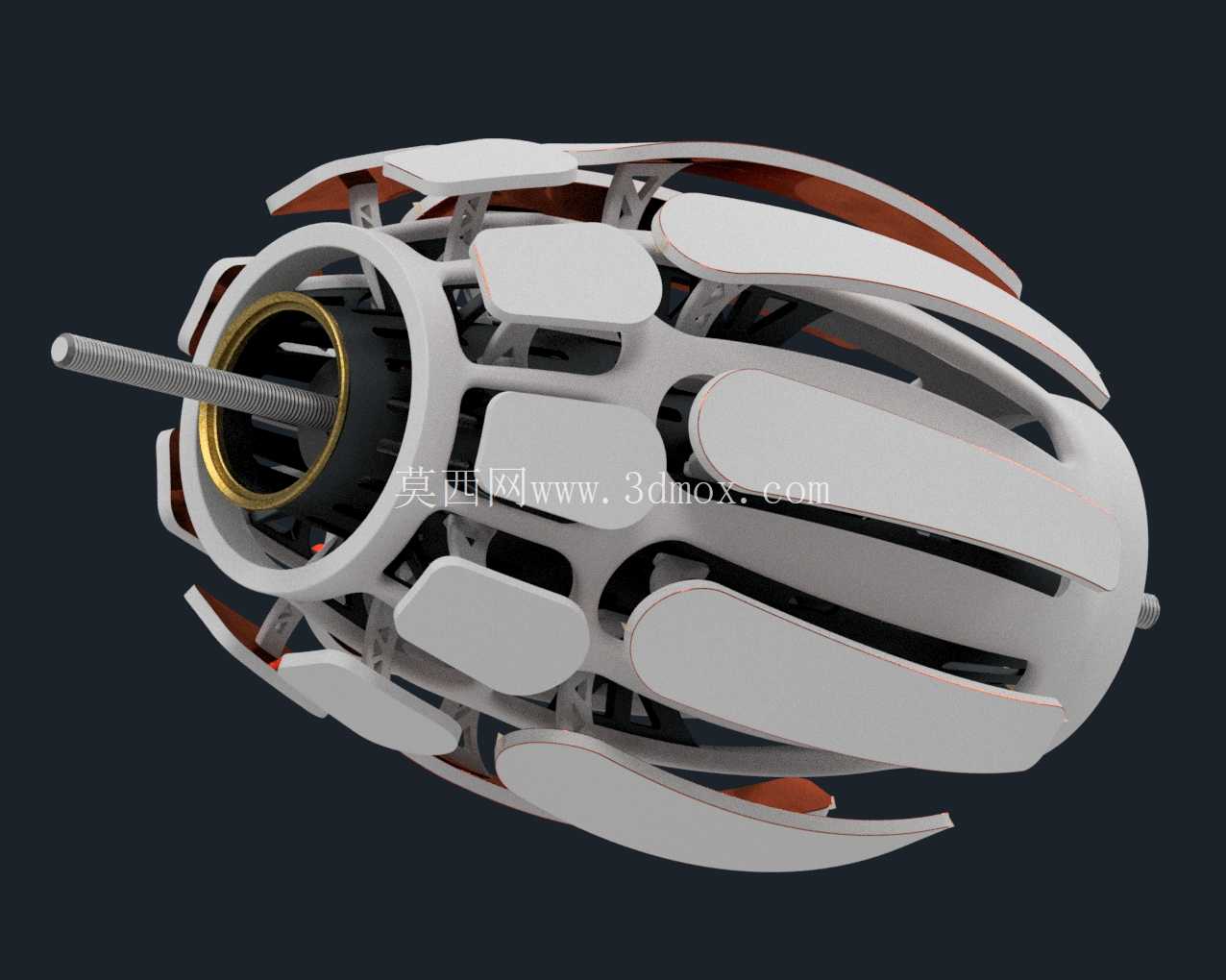

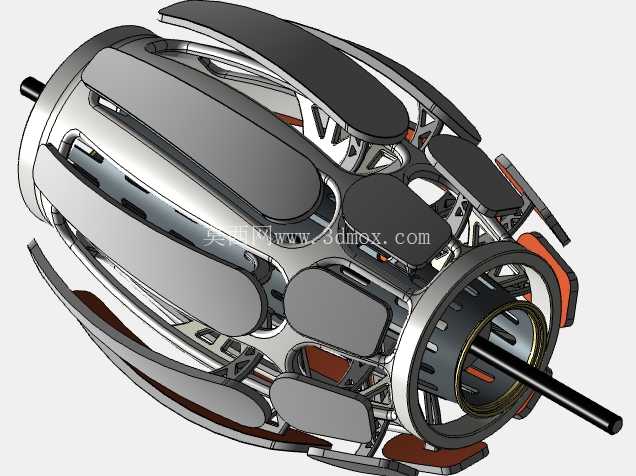

结构设计层面，整套机构以中心贯穿的导向螺杆作为运动基准轴，所有瓣状外壳的运动副均连接在中心轴配套的滑动支座上，周向均匀排布的12片瓣片分为内外两层交错布置，相邻瓣片之间通过微型连杆实现运动联动，仅需驱动中心轴上的单个滑动螺母做轴向移动，即可带动所有瓣片同步完成收拢、展开动作，无需为每个瓣片配置独立驱动源，大幅简化了驱动控制逻辑，也降低了整体结构的重量与故障率。瓣片的曲面轮廓经过反复迭代优化，完全收拢状态下整体形成长轴186mm、短轴112mm的光滑椭球外形，所有瓣片的拼接缝隙控制在0.8mm以内，既保证收拢状态下的外观完整性，也避免外部粉尘、碎屑进入机构内部卡滞运动副；完全展开状态下内部可容纳的最大工件直径为92mm，瓣片内侧预留有2mm厚度的软质垫层安装槽，现场使用时可根据待抓取工件的表面材质更换不同硬度的防滑垫层，进一步提升抓取适配性。

安装边界方面，中心导向螺杆的两端均预留有标准M6螺纹接口，可直接对接工业机器人的末端法兰、直线滑台的移动滑块，或是固定安装在自动化生产线的固定工位上作为工件定位夹持机构使用；整套机构的运动行程为42mm，配套驱动可选用行程匹配的微型电动推杆、气缸或是旋转伺服配合丝杆传动，驱动端的安装位在中心螺杆的尾部，设计有标准8mm直径的轴连接口，可直接与常规驱动元件的输出轴对接，无需额外设计定制转接件。在运动可靠性设计上，所有连杆与瓣片、滑动支座的连接位置均采用自润滑衬套作为转动副，无需定期加注润滑脂即可满足长期往复运动的耐磨需求，相邻瓣片之间预留有1.2mm的运动间隙，避免在温湿度变化导致部件轻微形变时出现运动卡滞；瓣片本身采用镂空式筋条结构，在保证整体结构强度的前提下尽可能降低自身重量，经受力仿真验证，单瓣片可承受最大15N的径向载荷不会出现塑性形变，整套机构收拢状态下可承受50N的轴向冲击力不会出现结构损坏，完全满足常规工业生产场景的使用强度要求。

不同于常规的平行夹爪、三爪卡盘等夹持机构，该椭球结构的收拢运动轨迹为沿椭球曲面的弧形收拢，在抓取不规则外形工件时，多片瓣片可自适应贴合工件的外轮廓，无需针对特定工件外形定制夹爪指型，对于外形差异在30mm以内的多规格混线生产场景，可直接通过调整驱动行程来适配不同尺寸的工件抓取，大幅降低生产线换型时的夹具更换成本与调试周期。在实际装配调试过程中，需注意保证所有连杆的安装孔位同轴度误差控制在0.05mm以内，否则会出现瓣片运动不同步、收拢后缝隙不均的问题；中心滑动螺母与导向螺杆的配合间隙建议控制在0.03-0.05mm之间，间隙过大会导致瓣片收拢时出现径向晃动，间隙过小则会增大运动阻力，提升驱动负载要求。
