弹性缓冲式小型冲压烫金工装结构设计

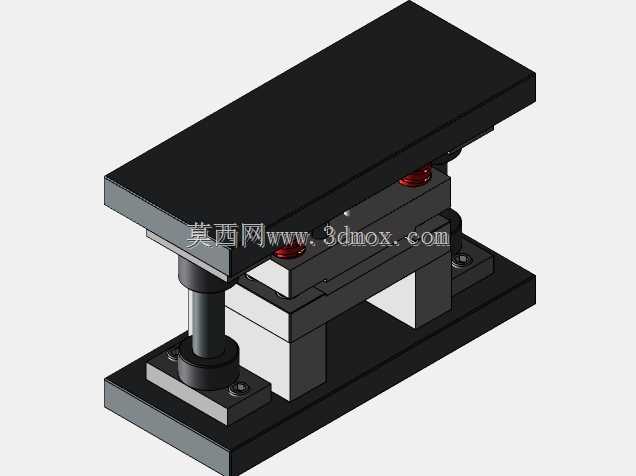

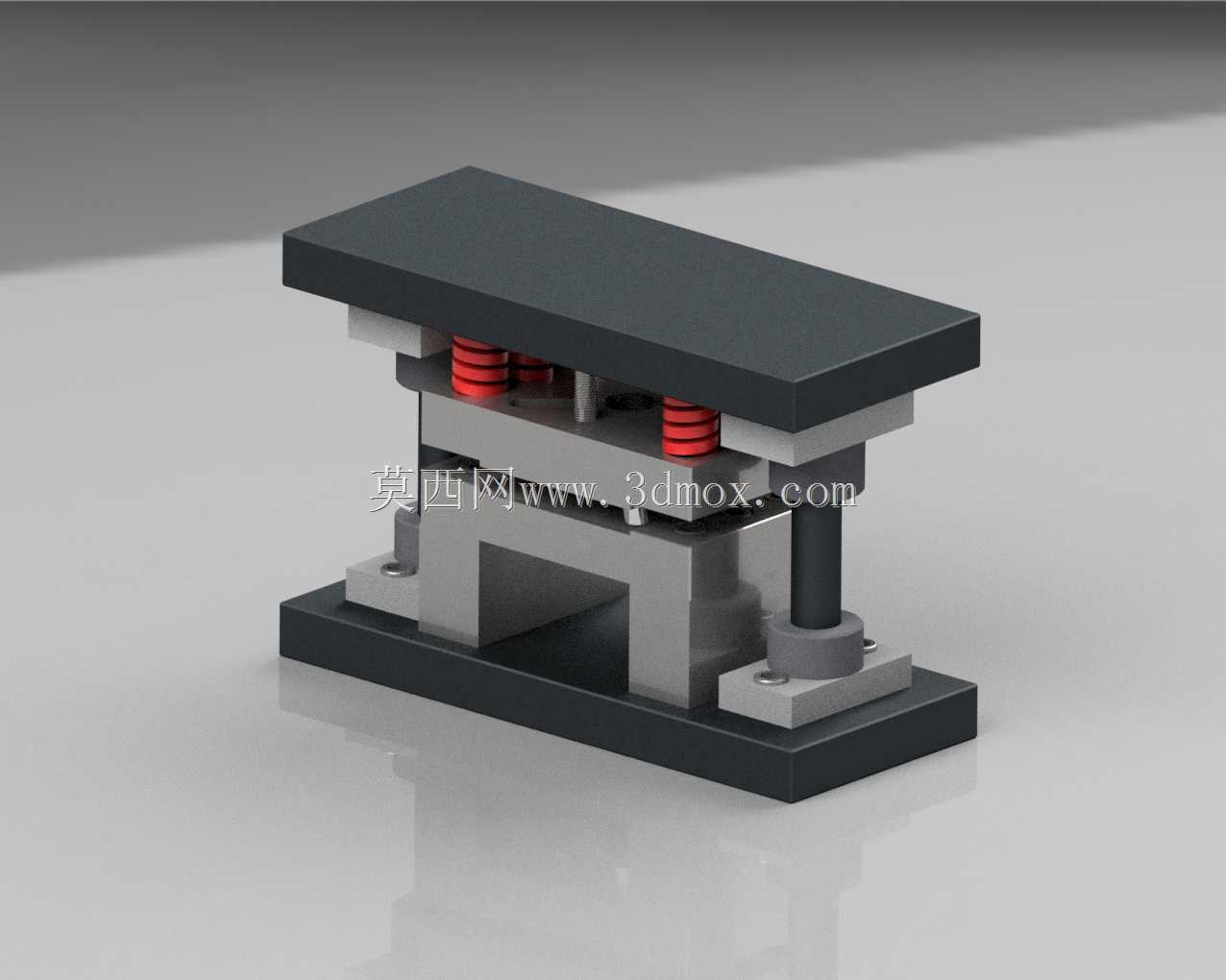

　　这套压合类工装结构，主要面向小尺寸平面工件的表面烫印、压痕工序，常见于电子接插件外壳标识烫印、小型塑胶件表面金箔压覆、薄金属片局部压印的生产场景，适配小吨位手动压力机、台式小冲床的安装接口，不需要额外改动设备原有工作台面即可完成装夹。从结构布局来看，整套工装采用上下对开的模架形式，上下模座均选用平整的矩形钢板作为基础承载件，下模座预留了与设备工作台连接的沉头安装孔位，孔位间距适配常规台式压力机的T型槽间距，安装时不需要额外制作转接板，直接通过T型螺栓即可完成固定，整体安装边界控制在长220mm、宽120mm、总闭合高度150mm的范围内，不会超出小型台式设备的工作台承载区域。

　　上模部分的核心功能是承载烫印压头，同时通过均匀布置的弹性复位元件实现开模时的自动抬升，四个角位设置的导柱导套结构为上下模合模提供精准导向，导柱与导套的配合间隙控制在0.02mm以内，避免合模过程中出现压头偏斜，导致烫印位置偏移、压力不均的问题。弹性元件选用等刚度的矩形螺旋压缩弹簧，对称布置在压头安装板与上模座之间，弹簧预压量经过核算，合模时弹簧提供的复位力足够带动上模部分快速回程，同时不会在压合过程中因为弹簧刚度不足出现压头下塌的情况，保证烫印压力稳定作用在工件表面。

　　下模部分设置了工件定位槽，槽型尺寸适配对应加工工件的外形轮廓，工件放入后不需要额外调整位置即可保证烫印区域对准压头，定位槽的深度比工件厚度小0.2mm，既可以限制工件的水平位移，又不会因为槽深过大导致取件困难。导柱的下端固定在下模座上，导套压装在上模对应的安装孔内，合模过程中上模沿着导柱垂直下行，压头接触工件表面后持续施加设定压力，保持0.5-1秒即可完成烫金箔的热压转印，开模时弹簧带动上模复位，操作人员即可取出完成加工的工件。设计过程中特意将弹簧的安装位置避开压头的正上方区域，避免弹簧长期受压产生的金属碎屑掉落到烫印工作区域，影响工件表面质量；上下模座的边缘都做了C2倒角处理，避免安装调试过程中锋利的边角划伤操作人员。

　　导向结构的润滑槽开设在导套内壁，加注润滑脂后可以长期保持导柱导套的滑动顺畅，不需要频繁拆解维护。压头安装板设置了通用的螺纹安装孔，可以根据不同的烫印图案更换对应的压头，不需要更换整套模架，降低多品种小批量生产的工装投入成本。整套结构没有复杂的传动部件，所有零件都采用常规机械加工工艺即可制作，模座板材可直接通过铣削、平磨加工达到要求的平面度，弹簧、导柱导套都可以选用标准件，加工周期短，维护成本低，非常适合小型加工车间的小批量烫印工序使用。在实际使用过程中，需要注意定期检查弹簧的预紧力，如果出现弹簧疲劳导致复位迟缓的情况，及时更换同规格弹簧即可；导柱表面需要定期涂抹润滑脂，避免干摩擦导致导柱拉伤，影响合模精度。下模的定位槽可以根据加工工件的外形更换对应的定位镶块，镶块通过沉头螺丝固定在下模座上，更换不同工件时只需要更换对应镶块和压头，就可以快速完成工装切换，适配多规格产品的加工需求。
