航天舱段对接支撑轮式承载机构

项目分类:飞机 发布时间:2024-08-27 ID:768878
  • 航天舱段对接支撑轮式承载机构
  • 航天舱段对接支撑轮式承载机构
  • 航天舱段对接支撑轮式承载机构

  这套结构的设计出发点,是针对航天在轨舱段对接、地面总装转运环节里,大直径环形舱体的径向支撑与周向定位需求展开的。在航天器总装厂房的实际工况中,大型舱段的端面法兰、密封对接环往往需要在水平姿态下完成姿态调整、接口对位,传统的固定V型块支撑无法适配不同直径舱段的回转需求,而这套双侧轮式承载架构,正好解决了大尺寸环形舱体在装配过程中既要稳定托举、又要允许周向微调转动的核心矛盾。

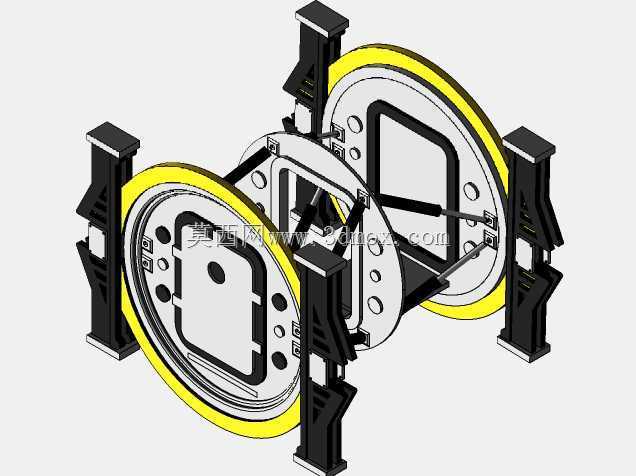

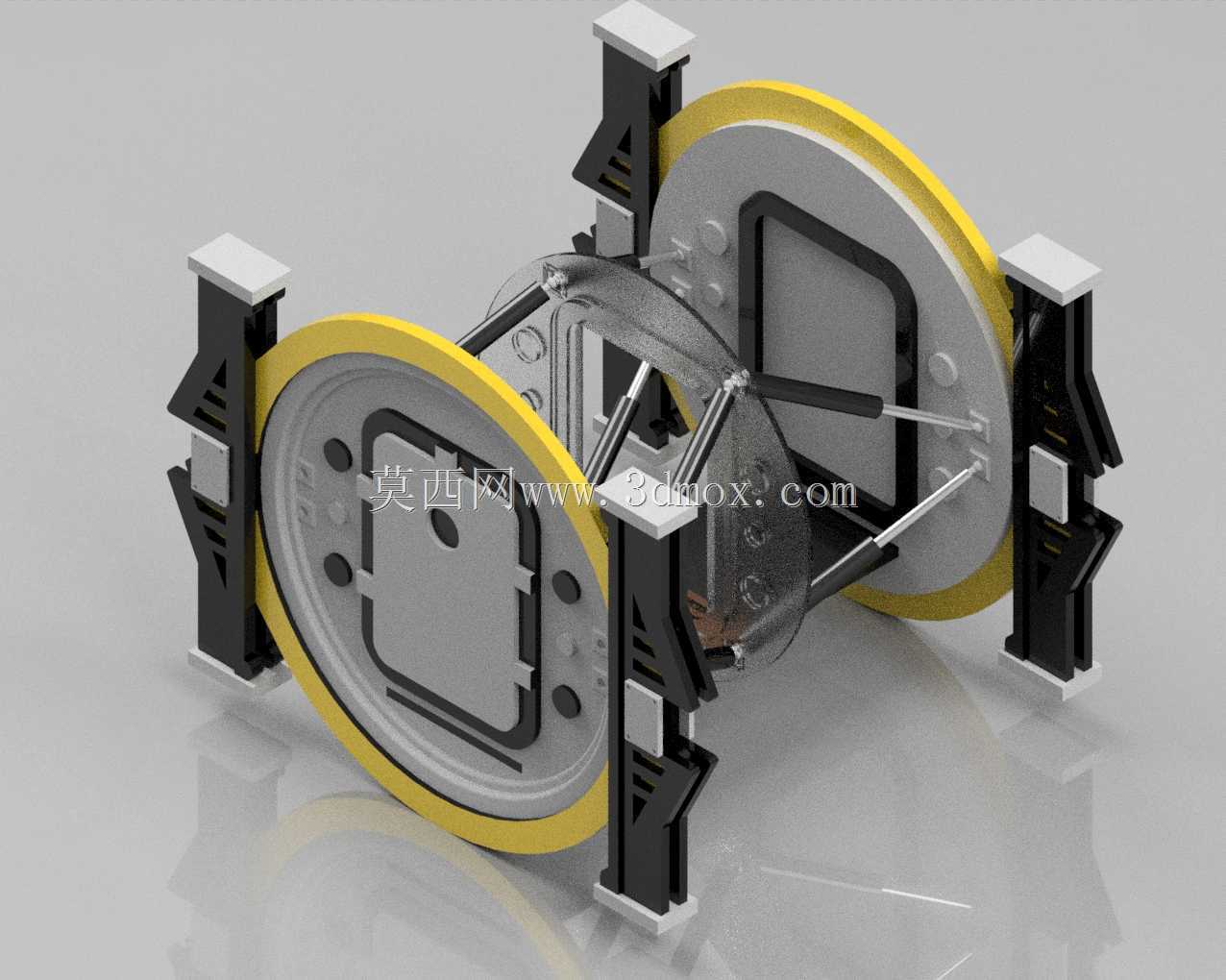

  从结构布局来看,整套机构采用左右对称的双轮支撑构型,两个大直径承载轮分别贴合舱体两侧的环形外缘,轮缘采用黄色的非金属耐磨包覆层,这层材料的选型并非随意:一方面它的摩擦系数可以提供足够的周向转动阻尼,避免舱体在对位过程中出现不受控的滑移,另一方面非金属材质不会划伤舱体表面的阳极氧化层、热控涂层,符合航天产品总装的表面防护要求。承载轮的轮体本身采用镂空式盘型结构,在保证轮缘径向刚度的前提下,尽可能降低转动惯量,操作人员手动推动舱体回转时,不需要克服过大的惯性阻力,微调角度的手感非常平顺。

  支撑轮的承载立柱是整套机构的受力核心,每侧立柱都采用了多层级的加强筋布局,从底座到轮轴安装位的截面逐步过渡,既可以承受舱体垂直方向的重力载荷,也能抵消对接过程中轴向推靠产生的侧向弯矩。立柱顶部和中部都设置了可调式的限位挡块,这些挡块的位置可以根据舱体的实际直径进行前后调节,当舱体落在两轮之间后,侧向挡块可以限制舱体的轴向窜动,避免在周向转动时舱体沿轮面滑出支撑位。立柱底部的安装基面设计了规整的地脚连接孔,既可以直接固定在总装工作台的T型槽台面上,也可以配套移动底座,在厂房转运通道内随舱体一起移动。

  中间的透明示意构件,还原的是被支撑舱段的内部骨架形态,可以看到舱体内部的承力桁条、对接端框的布局,这套支撑机构在设计时就充分避让了舱体外部的突出设备:比如舱壁上安装的传感器支座、管路接头、电缆连接器,在舱体回转过程中都不会和两侧支撑立柱发生干涉,设计阶段就把舱体整周回转的运动包络面做了全间隙校核,最小安全间隙控制在合理范围内,既不会因为间隙过大导致支撑刚性不足,也不会出现运动磕碰的风险。

  在实际应用场景里,这套机构不仅用于地面总装环节,其设计思路也可以延伸到在轨服务的对接辅助装置上:双轮环抱的构型可以在两个航天器对接时,提供径向的导向约束,当对接环出现小幅角度偏差时,轮面的滚动接触可以把硬碰撞转化为顺滑的导向滑移,降低对接冲击载荷。和传统的固定支撑工装相比,这套轮式支撑的适配范围更广,不需要针对不同直径的舱段更换专属工装,只需要调整两侧立柱的安装间距、修改限位挡块的伸出位置,就可以覆盖一定尺寸区间内的多种环形舱体支撑需求。

  从安装边界来看,两侧支撑立柱的底座定位孔间距预留了足够的调节余量,承载轮的中心高度可以通过立柱上的调整垫片组进行小幅修正,保证两个轮的支撑轴线处于同一水平面上,避免舱体放置后出现偏载。轮轴组件采用了免维护的自润滑轴承结构,在总装车间的洁净环境下长期使用也不会产生油污污染,符合航天装配现场的环境管控要求。整套结构的受力路径非常清晰:舱体的重量通过轮面传递到轮体,再经由轮轴、立柱、底座最终传递到工作台面,每一处连接节点的螺栓规格、止口定位都经过载荷校核,在承受满额舱体重量时,整体变形量控制在装配允许的公差范围内,不会因为支撑变形导致舱体对接孔位出现错位。
