Holybro碳纤维GPS固定安装支架结构

这款GPS安装支架主要面向多旋翼、固定翼无人机的飞控系统集成场景，用于将Holybro品牌的GPS定位模块稳固安装在机身指定位置，避免飞行过程中模块晃动、移位导致的定位数据漂移、信号接收异常问题，是无人机航电系统安装环节的核心结构连接件。在实际无人机装机作业中，GPS模块的安装位置直接影响搜星效果与定位精度，通常要求模块远离电调、电机、图传等强电磁干扰源，且保持安装平面水平，这款支架的结构设计完全匹配这类安装需求。

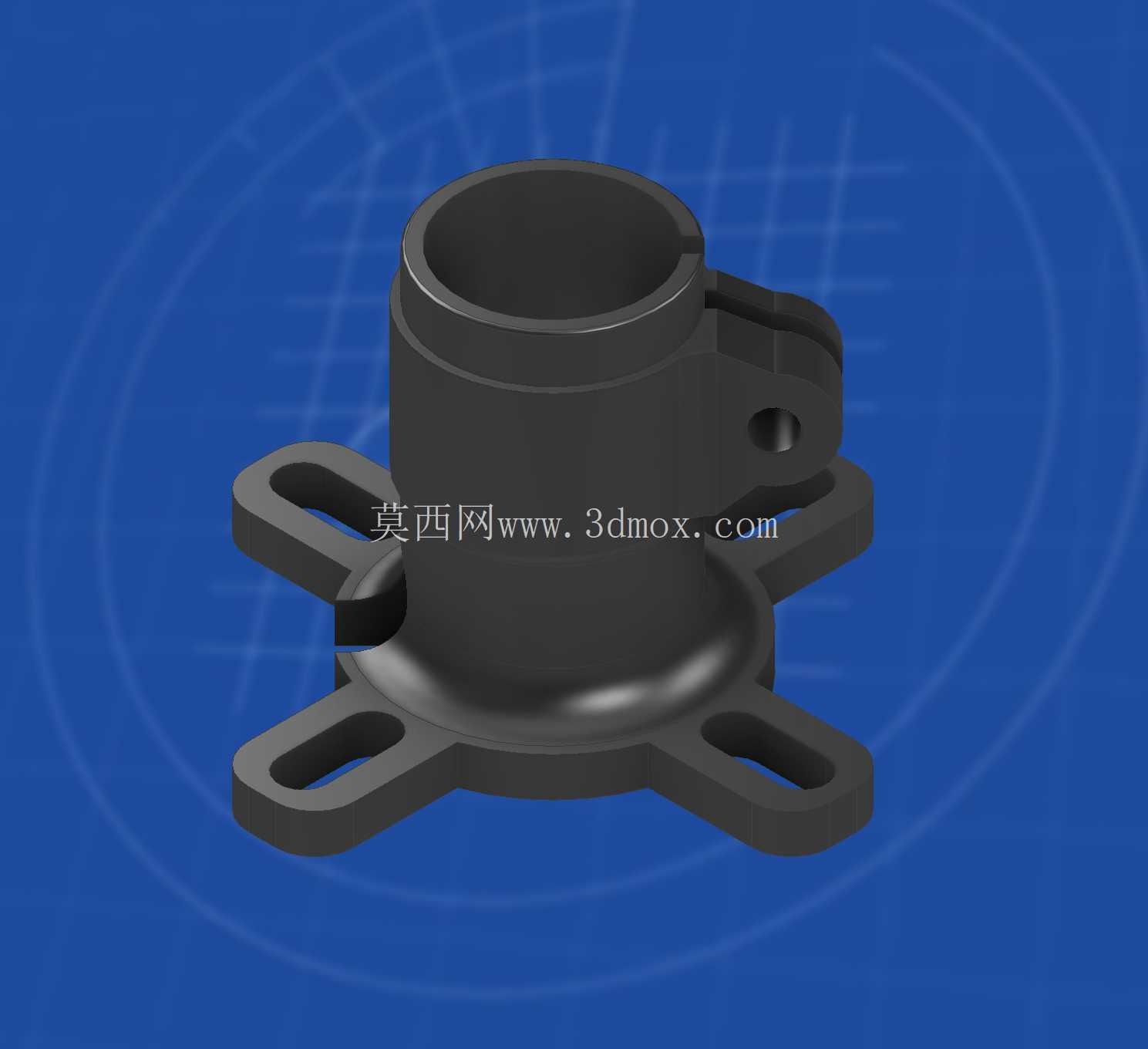

从功能特性来看，支架主体采用带法兰底座的柱状套筒结构，上部套筒为开口式设计，侧面预留锁紧孔位，可适配对应直径的圆柱状GPS模块，装入后通过侧面紧固件锁紧，既可以保证模块与支架的同轴度，也能避免模块在套筒内发生周向转动，保证模块箭头指向与机头方向一致，减少罗盘校准的误差。下部法兰盘延伸出四个带长圆孔的安装耳，长圆孔的设计可以兼容不同孔距的机身安装位，安装时可根据实际布线、避位需求在长圆孔行程内微调支架的安装位置，无需额外重新打孔，适配性更强。

设计思路上，这款支架充分考虑了无人机对配件重量、强度的双重要求，整体结构做了充分的轻量化处理：套筒侧壁采用等厚薄壁设计，在保证抱紧力的前提下尽可能减少材料用量；四个安装耳采用镂空长槽结构，既满足安装固定的强度要求，也能进一步降低整体重量，减少无人机的无效载荷。套筒与法兰底座的衔接处做了圆弧过渡处理，避免应力集中，在无人机起降、机动飞行产生振动时，过渡区域不会出现应力断裂的问题，提升结构的抗疲劳性能。上部套筒的开口缝隙宽度经过精准计算，锁紧时套筒产生的弹性变形量刚好可以抱紧GPS模块外壳，不会因为变形量过大导致套筒开裂，也不会因为抱紧力不足导致模块松脱。

从安装边界尺寸来看，套筒内径匹配Holybro配套GPS模块的外径公差，装入后模块底部与法兰盘上表面贴合，限制模块的轴向窜动；四个安装耳的外轮廓尺寸控制在较小范围内，不会占用过多机身安装空间，安装耳的厚度经过校核，采用常规M2/M2.5螺丝安装时，螺丝锁紧力不会导致安装耳变形。支架整体高度经过优化，安装后GPS模块的高度刚好可以避开机身顶部的其他突出部件，保证GPS天线的信号接收面无遮挡，同时不会因为高度过高导致整机重心上移，影响飞行稳定性。套筒侧面的锁紧孔位采用内螺纹设计，锁紧螺丝直接拧入即可固定模块，无需额外配置螺母，减少装机时的零件数量，提升装配效率。

在实际应用中，这类支架除了适配标准GPS模块，也可根据安装需求固定同直径的数传天线、磁罗盘模块等柱状航电配件，长圆孔的安装设计让它可以适配不同材质的机身，无论是碳板机架、3D打印机架还是木质固定翼机身，都能通过调整安装位置完成固定。支架的结构棱角全部做了小倒角处理，装配时不会划伤线材、也不会割破操作人员的手套，符合航电配件装配的实操要求。套筒开口处的边缘做了扩口导向设计，装入GPS模块时可以快速导向对位，无需反复调整模块角度就能顺利装入套筒，提升外场作业时的配件更换效率。法兰盘与套筒的衔接位置做了局部加厚处理，应对飞行过程中的持续振动，保证支架的长期使用可靠性，不会因为长时间振动出现连接部位松旷的问题。
