符合DIN867与ISO53米制标准齿条齿轮模板

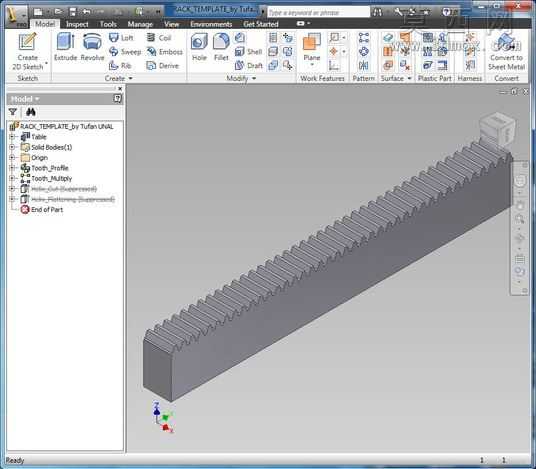

本作品为米制标准下的机架齿轮即齿条参数化建模模板，建模过程严格遵循DIN867与ISO53相关齿形标准，依托三维建模软件完成全参数化结构搭建，可支持使用者根据实际传动需求修改模数、齿距、齿条长度、齿宽、齿顶高系数等核心参数，快速生成适配不同工况的齿条零件，无需从零开始绘制齿廓曲线，大幅降低标准齿条类零件的重复建模工作量。建模阶段首先搭建基准坐标系，以齿条长度方向为X轴、齿高方向为Y轴、齿宽方向为Z轴建立全局基准，首先绘制单个标准齿形的截面轮廓：根据米制齿条的齿形特性，齿廓为直线型压力角20度的标准齿形，通过参数约束锁定齿厚、齿槽宽、齿顶高、齿根高的尺寸关联，确保修改模数参数时整个齿廓能按标准比例同步更新，不会出现齿形失真的问题。完成单个齿形截面绘制后，通过线性阵列命令沿齿条长度方向按标准齿距完成全齿排布，阵列数量与齿条总长度做参数关联，可随长度参数自动调整齿的数量，避免手动阵列出现的齿距误差。齿形部分完成后，绘制齿条基体的矩形截面，通过拉伸命令生成指定齿宽的实体基体，再对齿根与基体衔接位置做标准圆角过渡处理，消除应力集中的尖锐结构，还原真实齿条零件的工艺特征。材质配置上默认赋予常用的45号结构钢材质，设置匹配的金属漫反射、粗糙度参数，可直接用于装配体的渲染展示，也支持使用者根据实际选材替换为合金钢、工程塑料等不同材质属性。整个模型的特征树逻辑清晰，所有关键尺寸都做了参数化命名与公式关联，没有冗余的无效特征，修改参数时不会出现特征报错的问题，既可以作为标准齿条零件直接导入传动装配体中使用，也可以作为设计模板，在此基础上修改安装孔位、端部连接结构等自定义特征，快速衍生出不同安装形式的专用齿条零件，适配机床进给机构、升降传动机构、直线输送机构等多种需要直线齿轮传动的机械场景，能够帮助机械设计从业者缩短标准传动件的建模周期，保证齿形参数完全符合行业标准，避免自行绘制齿形出现的参数偏差，保障后续齿轮齿条啮合传动的精度与运行平稳性。
