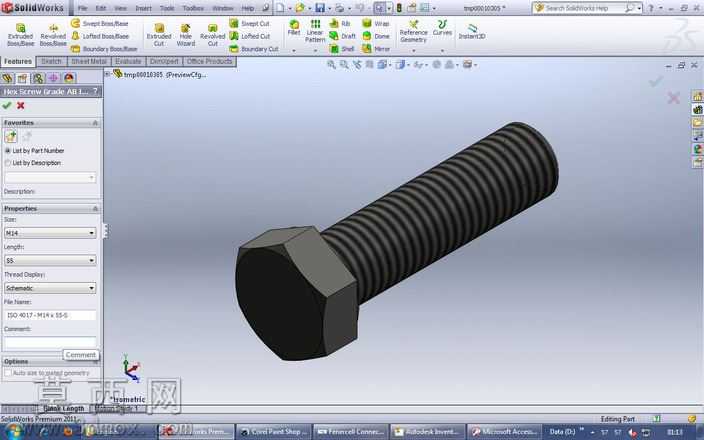

外六角全螺纹M14标准紧固件建模作品

本作品为标准规格M14外六角螺栓的三维参数化建模成果，建模过程严格遵循公制外六角紧固件的通用尺寸规范，先通过草图绘制正六边形的螺栓头部轮廓，采用拉伸凸台命令生成六角头基体，对六角头与螺杆衔接的位置做了符合工艺要求的倒角过渡处理，避免应力集中的结构缺陷。螺杆部分以圆形草图为基础拉伸生成杆身主体，针对全螺纹的结构特征，采用螺旋线作为扫描路径，绘制符合M14螺纹牙型的三角形截面轮廓，通过扫描切除命令生成连续规整的外螺纹结构，螺纹牙距、牙型角度完全匹配公制粗牙螺纹的标准参数，还原了真实螺纹的啮合结构特征。建模过程中对模型的细节做了精细化处理：螺栓头部的棱边做了微小的圆角过渡，还原实际冷镦加工后的边角特征，螺杆末端做了45度倒角，方便实际装配时的螺纹导入，所有结构特征均添加了对应的几何约束与尺寸约束，保证模型尺寸的准确性与可编辑性。材质配置上选用了常用的碳钢紧固件材质，赋予模型哑光金属质感，对螺纹牙面、六角头端面做了细微的质感区分，还原镀锌螺栓的真实表面效果，模型结构完整无破面、无多余特征，所有特征树逻辑清晰可追溯，可直接用于机械装配仿真、紧固件选型演示、工装夹具设计配套等场景，也可作为参数化建模的学习参考案例，通过修改关键尺寸参数可快速衍生出不同长度、不同规格的同系列外六角螺栓模型，具备较强的复用性。
