带608轴承的3D打印耗材导向辊架结构

　　桌面级FDM3D打印设备在长时间连续作业过程中，耗材盘的转动顺畅度直接影响送料稳定性，若料盘转动卡滞、阻尼不均，极易出现送料打滑、耗材拉伸变径甚至断料的问题，轻则导致打印件层厚不均、表面出现拉丝缺料，重则造成打印中途停机报废。这款辊架结构正是针对桌面级设备耗材支撑的痛点设计，核心采用两个标准608深沟球轴承作为转动承载部件，替代传统塑料轴直接摩擦的支撑形式，从根源上降低料盘转动的阻尼波动。

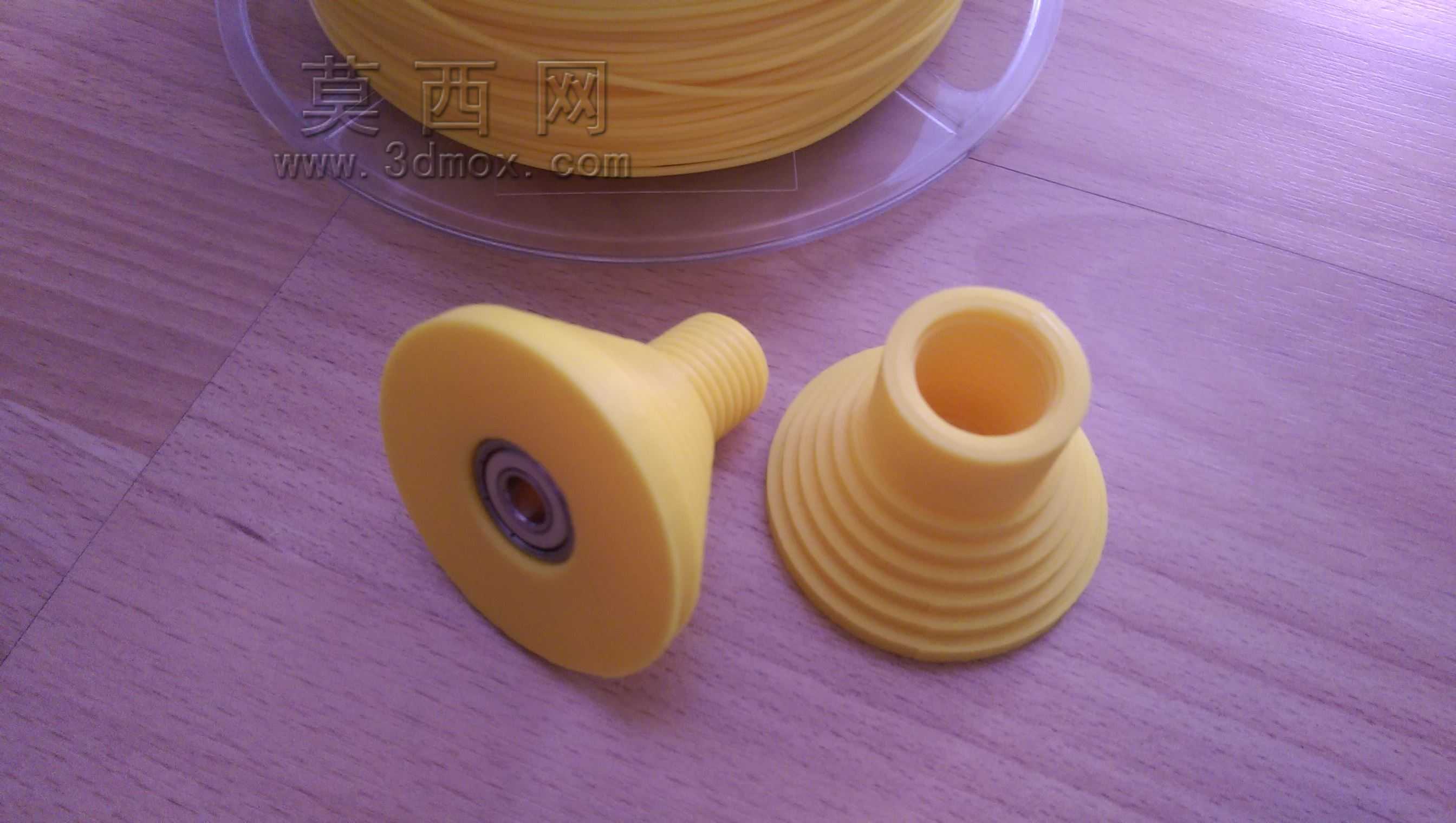

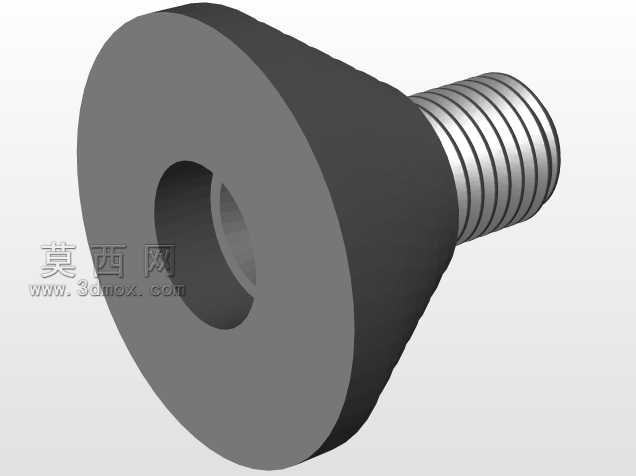

　　从实际应用场景来看，该辊架可适配多数桌面级FDM设备的顶部或侧装耗材安装位，不管是封闭式机箱的内置料架安装，还是开放式机架的外置耗材挂载，都能通过调整安装位完成适配。设计时没有采用一体成型的整轴穿接结构，而是拆分出两个对称的锥形承托头，单个承托头外侧设置与轴承内圈过盈配合的安装轴段，压装608轴承后，轴承外圈可直接卡入设备机架的预设安装孔，也可搭配简易固定座完成安装，无需额外加工复杂的轴承座结构，降低了配套加工的精度要求。

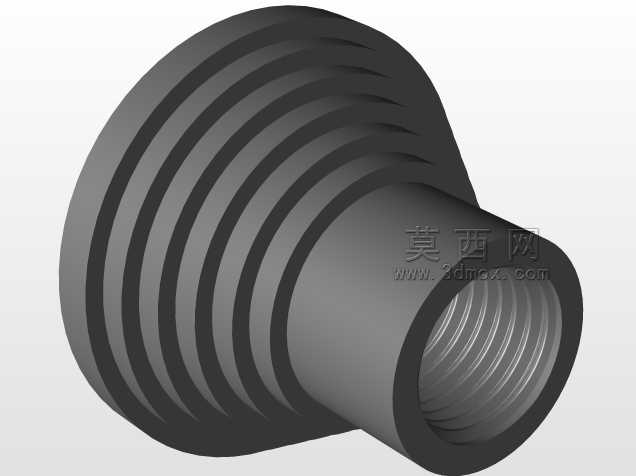

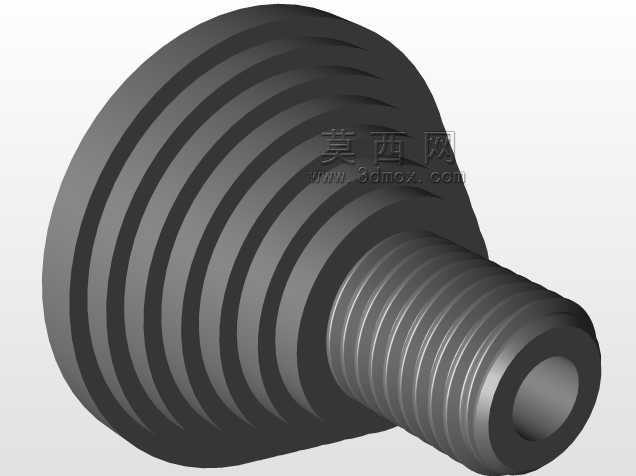

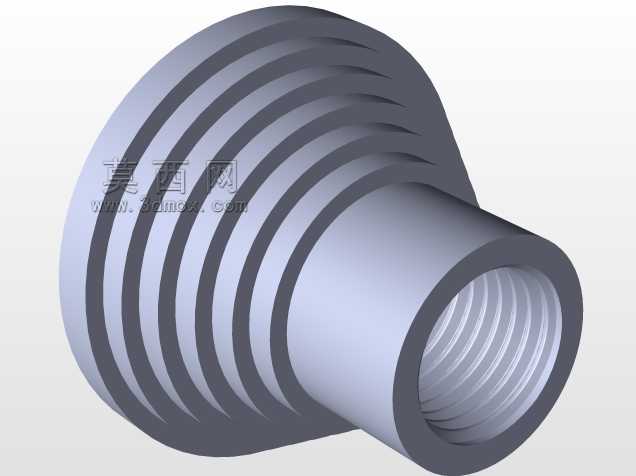

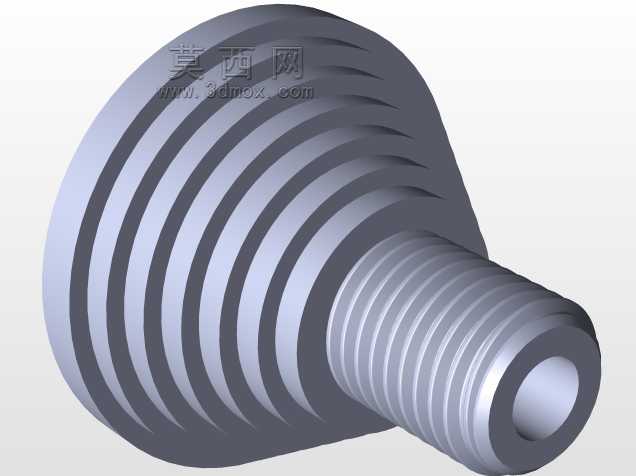

　　锥形承托头的外形采用阶梯锥面设计，不同直径的阶梯环带可以适配不同内径规格的耗材盘轴孔，市面上常见的1kg装PLA、ABS耗材盘，轴孔尺寸从50mm到75mm不等，都能通过锥面的自适应贴合完成居中定位，不需要额外加装轴套调整适配尺寸，避免了耗材盘转动时的偏心晃动。承托头的锥面倾斜角度经过反复验证，既不会因为锥度过小导致耗材盘轴向窜动脱落，也不会因为锥度过大造成拆装料盘时卡滞过紧，换料时只需将料盘从两个锥头之间抬出即可，不需要拆卸整个辊架结构，单人操作十秒内即可完成换料动作。

　　从安装边界尺寸来看，单个锥形承托头的最大外圆直径控制在78mm，压装轴承后整体轴向长度为62mm，两个承托头对向安装时，可适配的料盘宽度范围在65mm到105mm之间，覆盖了绝大多数市售1kg及以下规格的3D打印耗材盘尺寸。轴承选用标准608深沟球轴承，内径8mm、外径22mm、厚度7mm，属于行业通用标准件，长期使用出现磨损后可直接替换，不需要定制特殊规格的轴承，后期维护成本极低。承托头本身可采用PLA、PETG等常见3D打印材料直接打印制作，打印时无需添加支撑，层厚设置0.2mm即可满足装配精度要求，普通桌面级设备就能自行生产制作，不需要开模或者外协加工。

　　结构设计上特意将轴承安装位设置在承托头的外侧端，转动时受力点直接落在轴承上，锥面承受的料盘重量直接传递到轴承内圈，避免了塑料悬臂结构受长期载荷出现蠕变弯曲的问题。两个承托头之间没有设置贯穿的连接轴，料盘的中心区域完全镂空，不会出现耗材丝头缠绕到中心轴上的问题，也不会因为轴面积攒耗材碎屑导致转动卡滞。实际测试时，整卷1kg耗材安装后，用手指轻拨料盘即可连续转动十圈以上，转动过程无明显卡顿和轴向窜动，送料时的阻尼波动控制在0.2N以内，完全满足高速打印时的送料稳定性要求，哪怕是打印柔性TPU耗材，也不会因为料盘转动滞后导致送料不足。

　　考虑到不同设备的安装位差异，承托头的轴承安装段预留了2mm的轴向调整余量，安装时可以根据机架的安装孔间距微调两个锥头的相对位置，保证锥面和料盘轴孔的贴合力度适中，既不会夹得过紧导致转动阻尼变大，也不会夹得过松导致料盘晃动脱落。锥面的每一级阶梯都做了0.5mm的圆角过渡，没有尖锐棱角，安装料盘时不会刮伤耗材盘的塑料内圈，也不会割伤操作人员的手指。整个结构没有多余的装饰性特征，所有曲面和台阶都服务于功能需求，没有冗余的结构重量，单个承托头的打印耗材用量仅为15g左右，制作成本极低。
