航空用收放式起落架结构三维设计

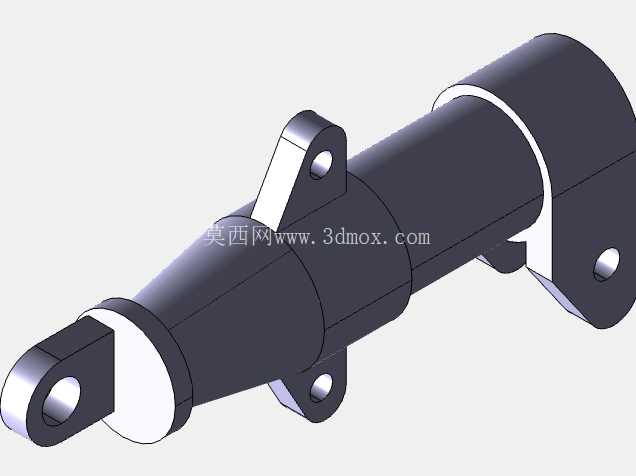

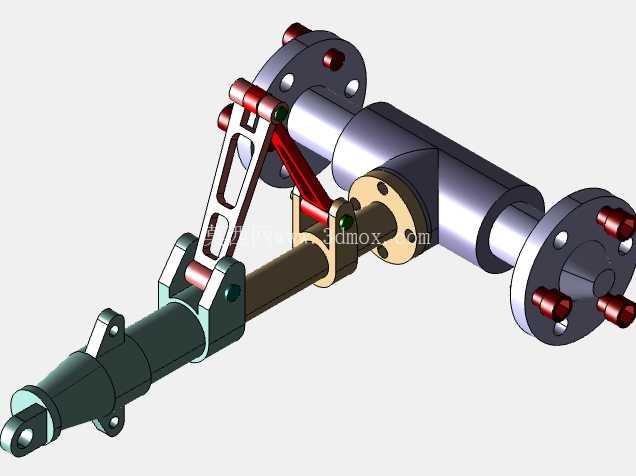

在民用支线飞机、小型通用航空器的起降系统设计中，起落架作为唯一支撑整机地面载荷、吸收着陆冲击能量的核心承力部件，其结构合理性直接决定起降阶段的整机安全性。这套结构采用支柱式单轮起落架布局，核心承力支柱采用高强度合金钢结构，沿航向设置有两级缓冲腔，内部集成油气缓冲组件，着陆时可通过油液阻尼孔的节流作用快速耗散垂直冲击能量，避免冲击载荷直接传递至机身主承力框。

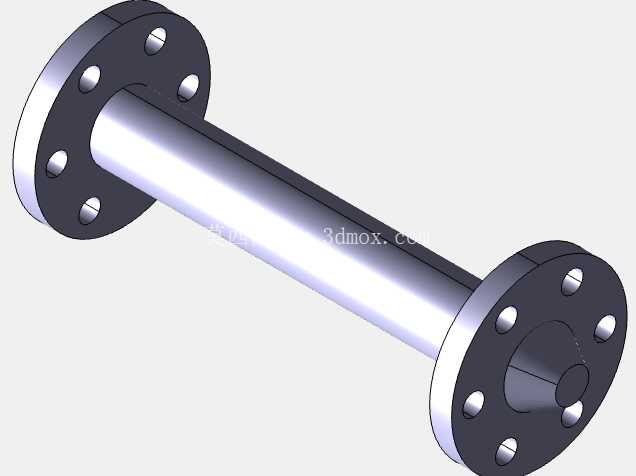

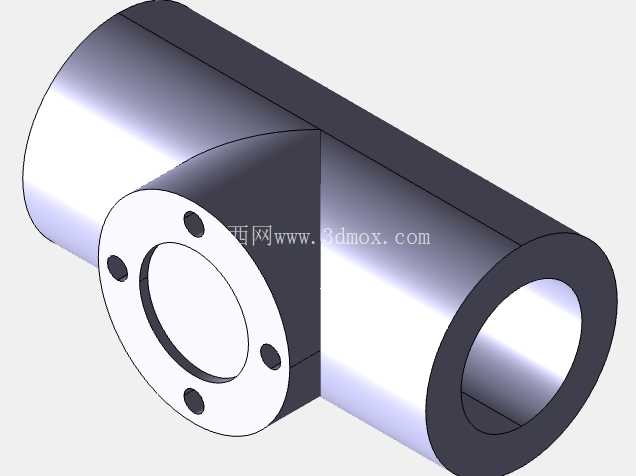

从安装边界来看，整套结构上端通过两组带定位止口的圆形法兰与机身起落架舱的承力隔框连接，法兰盘上均匀分布6个高强度螺栓孔，安装时需保证法兰端面与机身航向基准面的垂直度公差不超过0.05mm，避免收放过程出现卡滞。整套结构收起时绕上端铰接轴转动90度，完全收纳于机身侧部的起落架舱内，放下时通过侧撑杆的过中锁定结构实现刚性锁止，锁止位置的间隙控制在0.1mm以内，防止地面滑跑阶段出现结构晃动。

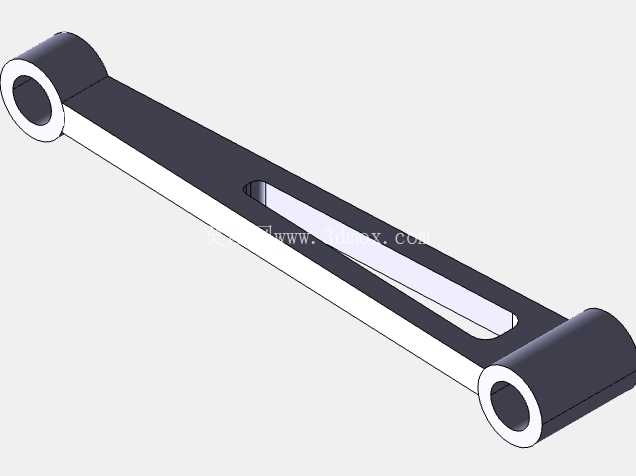

结构中的斜向撑杆采用镂空减重设计，在保证压杆稳定性的前提下，通过长圆形减重孔去除非承力区域的材料，整体重量较实心结构降低32%，符合航空部件轻量化设计要求。撑杆与主支柱、上端铰接座之间均采用自润滑关节轴承连接，可补偿安装过程中的同轴度误差，同时降低收放动作过程中的转动摩擦阻力，配合收放作动筒的驱动，整套收放动作可在3秒内完成，满足适航标准中对起落架收放时间的强制要求。

主支柱下端集成轮轴安装座，设置有双组螺栓连接位，可适配对应规格的航空机轮与刹车组件，轮轴轴线与机身水平面的夹角经过反复校核，保证飞机地面滑跑时机轮的接地点位置符合整机重心配平要求，避免出现地面转弯侧翻、刹车跑偏等风险。结构中的红色连杆为锁止机构的触发连杆，当起落架放下到指定位置时，连杆触发锁钩咬合，实现机械锁止，同时锁止位置会输出电信号至座舱告警系统，告知飞行员起落架状态到位。

在建模过程中，所有铰接位置的转动间隙、法兰安装的螺栓过孔尺寸、撑杆的截面抗弯模量都经过参数化校核，可直接导入有限元分析软件进行着陆冲击工况、地面滑跑工况、应急断离工况的载荷仿真，也可用于机构运动仿真验证收放轨迹是否与周边舱体结构存在干涉。整套结构的外形尺寸适配最大起飞重量8吨级的通用飞机，主支柱长度1260mm，法兰安装端面最大直径220mm，收起状态下的横向包络尺寸为380mm，可直接匹配多数小型通用飞机的起落架舱空间设计，无需对舱体结构做大幅修改。

针对铸造加工的工艺需求，主支柱的外圆面、法兰端面均预留了1.5mm的加工余量，所有转角位置都设置了R3-R5的铸造圆角，避免铸造过程中出现应力集中导致的裂纹缺陷，铰接孔位置预设了镶套安装位，可在后期装配时压入耐磨铜套，提升铰接位置的磨损寿命，降低日常维护的更换成本。
