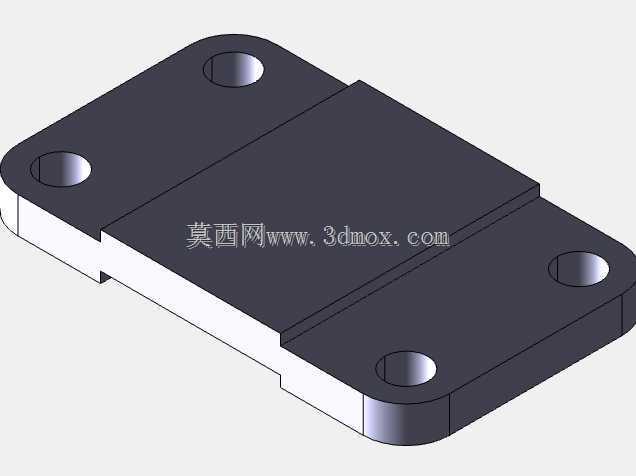

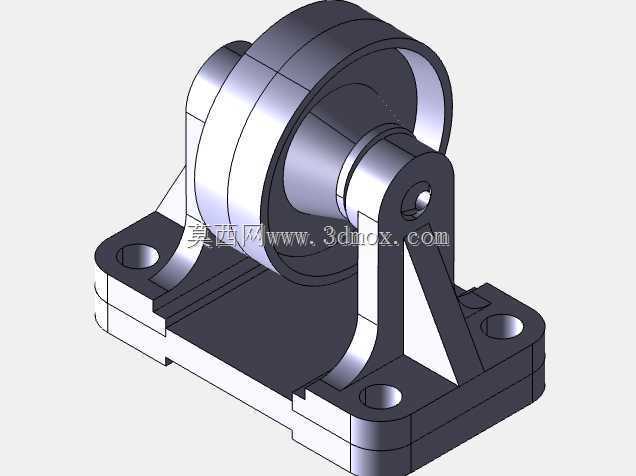

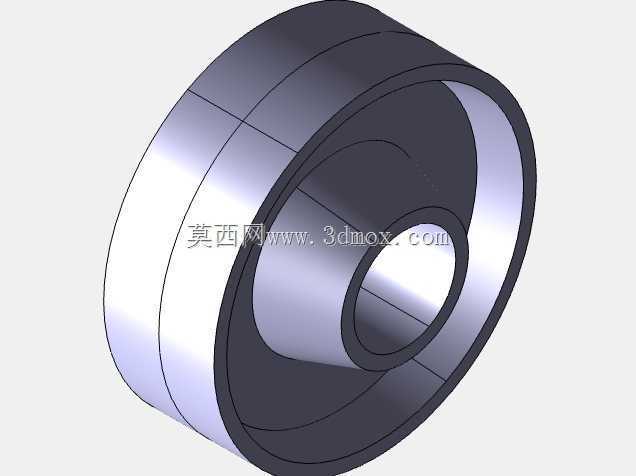

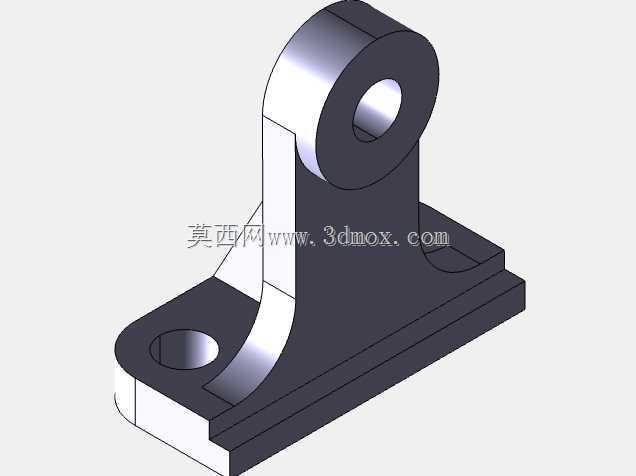

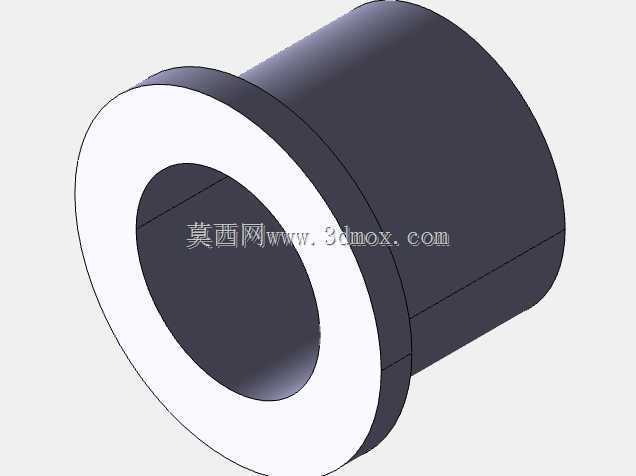

该轮组结构常应用于各类输送线辅助支撑、小型移动载具行走端、工装夹具导向限位场景,核心作用是为相对运动部件提供低摩擦滚动支撑,同时通过一体式安装支座实现与主机架的刚性连接,避免轮体受载后出现偏移、窜动问题。从结构设计逻辑来看,整体采用分体装配思路,轮体通过中心销轴与两侧支撑立板铰接,支座底板与立板之间设置三角加强筋,在不额外增加整体壁厚的前提下,大幅提升立板受侧向力时的抗弯曲能力,避免长期受载后立板外张导致销轴脱出。底板上预留四个沉头安装孔,孔位采用对称式布局,适配M8-M10规格的内六角螺栓安装,沉孔深度设计可保证螺栓安装后头部不突出底板平面,确保支座与安装面完全贴合,不会出现局部间隙导致的安装应力集中。轮体部分采用台阶式结构设计,

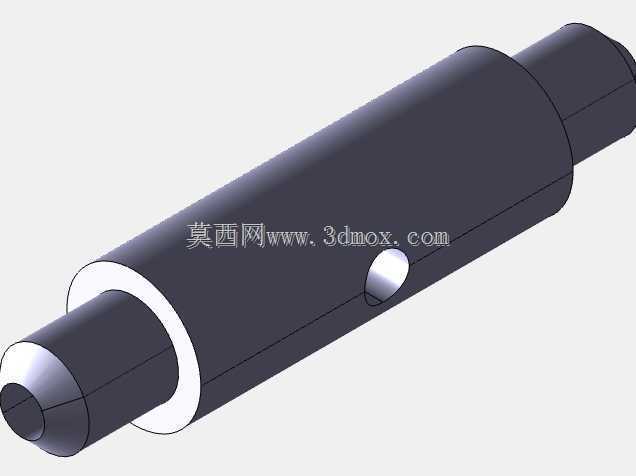

中间大直径段为工作面,两侧小直径轴颈与立板上的安装孔配合,配合公差选用H7/g6间隙配合,既保证轮体转动灵活无卡滞,又能控制径向窜动量在0.05mm以内,满足多数中低速运动场景的精度要求。销轴端部设计有径向销孔,可通过开口销实现轴向限位,防止轮体转动过程中销轴轴向窜动脱出,这种限位结构拆装便捷,后期维护更换轮体时无需破坏支座主体结构,仅需拆除开口销即可抽出销轴完成轮体更换。在实际工况适配方面,该结构可承受垂直方向最大静载荷约800N,适用于线速度不超过0.5m/s的滚动支撑场景,若应用于有粉尘、潮湿的工况,可在轴颈位置加装毡圈油封,避免杂质进入配合面加剧磨损。设计过程中需要重点关注立板与底板的焊接(或一体成型)垂直度,
两侧立板的安装孔同轴度需控制在0.03mm以内,否则会导致轮体转动卡滞,额外增加转动阻力,同时加速销轴与孔的磨损。轮体工作面可根据实际使用场景更换材质,比如输送玻璃、钣金件等易刮伤工件时可外包聚氨酯层,重载场景下可更换为45号钢淬火处理的金属轮体,支座本身的安装孔位中心距为72mm,底板整体长宽尺寸为90mm*60mm,安装时需要在主机架上预留对应尺寸的安装平面,平面度要求不低于0.1mm,避免安装后支座产生变形。另外在导向场景使用时,可将轮体工作面设计为带R弧的型面,与配套的导轨型面匹配,降低轮体与导轨的接触应力,延长使用寿命。整体结构没有冗余设计,所有受力部位都做了对应的加强处理,非受力区域做了减重挖除,在保证结构强度的前提下尽可能控制整体重量,适合批量加工生产,多数常规机械加工厂均可完成全部零件的加工,无需特殊定制刀具或加工工艺。
