内燃机配套带连杆活塞组件结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782518
  • 内燃机配套带连杆活塞组件结构设计
  • 内燃机配套带连杆活塞组件结构设计
  • 内燃机配套带连杆活塞组件结构设计
  • 内燃机配套带连杆活塞组件结构设计
  • 内燃机配套带连杆活塞组件结构设计
  • 内燃机配套带连杆活塞组件结构设计

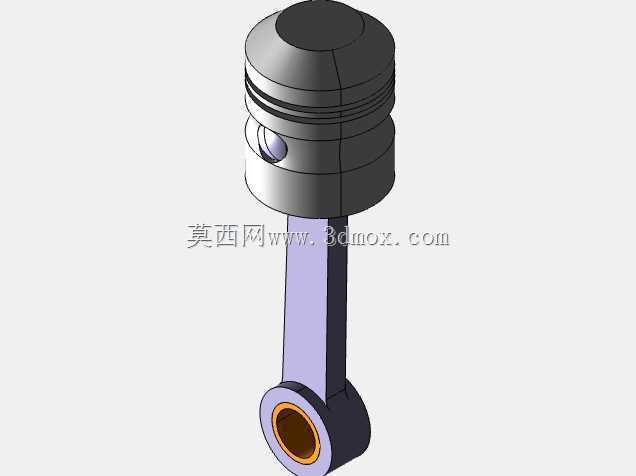

  在往复式内燃机的核心做功体系里,活塞连杆组件是直接完成能量转换的核心运动单元,这套组件的设计合理性直接决定了动力输出效率、运转可靠性与整机服役寿命。从实际应用场景来看,这类组件广泛适配小排量通用汽油机、摩托车动力单元、小型农用机械动力端,也可作为教学演示用的结构原理样件,帮助从业者直观理解曲柄连杆机构的运动传递逻辑。

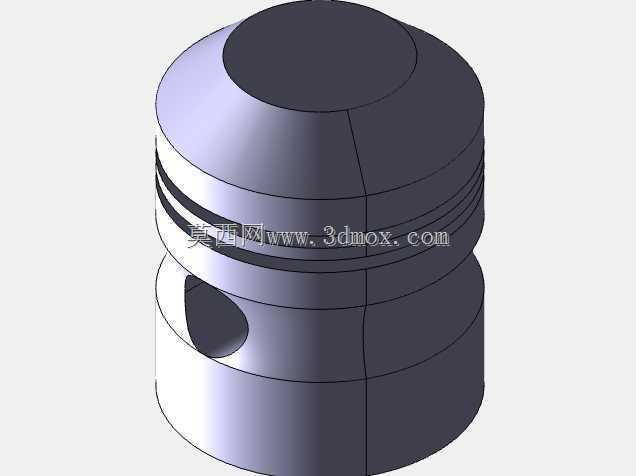

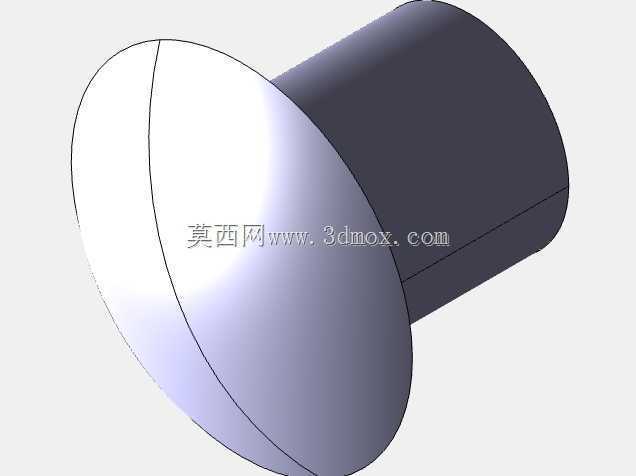

  从功能特性层面拆解,活塞头部的多道环槽结构是核心功能区,最上方的环槽用于安装气环,负责密封燃烧室的高压燃气,避免做功行程的燃气下窜至曲轴箱,直接影响缸压保持率与动力输出效率;下方的环槽用于安装油环,负责在往复运动中均匀涂布缸壁润滑油,同时刮除缸壁多余的机油,避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的凹面造型是配合燃烧室形状设计的,能够引导进气涡流形成,优化油气混合均匀度,提升燃烧充分性,不同的凹坑深度与曲面弧度对应不同的压缩比参数,适配不同排量与功率调校的动力机型。活塞销孔的位置经过偏心设计,能够在活塞换向时减小敲缸异响,降低运转过程中的冲击载荷,提升整机NVH表现。

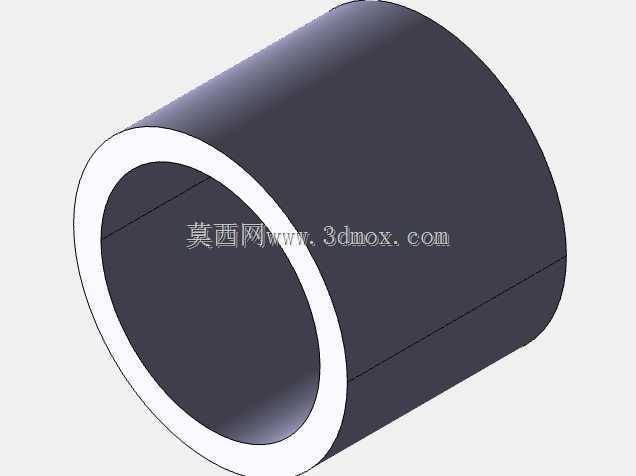

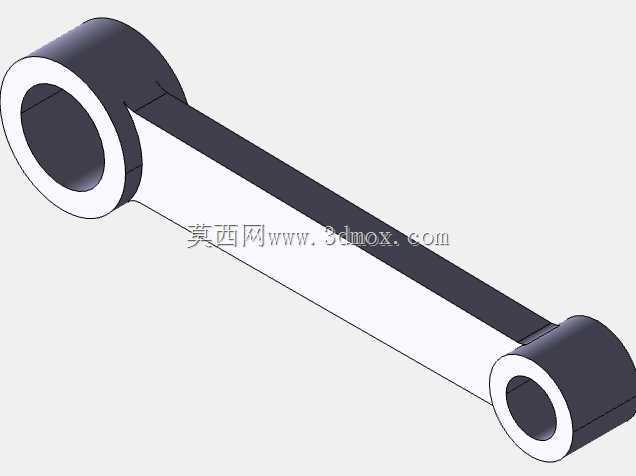

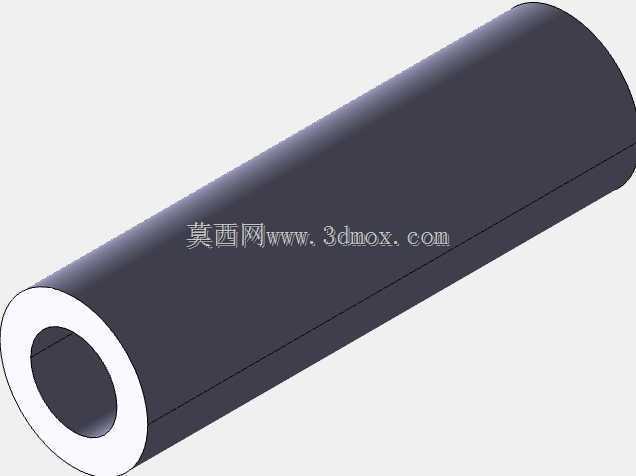

  连杆部分作为连接活塞与曲轴的传力构件,小端通过活塞销与活塞铰接,孔内预留了衬套安装位,工作过程中衬套能够承受活塞销的往复摩擦,磨损后可单独更换,降低维护成本;大端为剖分式结构设计,能够与曲轴的连杆轴颈完成装配,轴瓦安装位的尺寸精度直接影响配合间隙,间隙过大会造成机油压力不足、运转异响,间隙过小则会出现润滑不良、烧瓦抱轴的故障。杆身采用工字形截面设计,在保证足够的抗拉、抗压、抗弯曲强度的前提下,尽可能降低自身重量,减小往复运动的惯性力,降低高转速工况下的曲轴载荷。

  设计过程中需要重点考量多个边界条件:首先是热膨胀匹配,活塞工作时顶部直接接触高温燃气,工作温度可达数百摄氏度,材料多选用铝合金材质,热膨胀系数较大,因此活塞裙部设计为椭圆截面,冷态下与缸套保留合理配合间隙,热态膨胀后能够形成均匀的配合面,避免拉缸故障。其次是运动干涉校核,活塞在上止点、下止点的换向过程中,连杆摆动角度不能与缸套下部、曲轴平衡块发生干涉,需要在三维建模阶段完成全行程运动仿真,验证各位置的安全间隙。安装边界方面,活塞的外径尺寸直接对应缸套内径规格,连杆大端的孔径对应曲轴连杆轴颈直径,活塞销孔内径对应活塞销外径,这些配合尺寸均需按照公差标准设计,保证装配后的配合精度满足工作要求。组件整体的重量分组也十分关键,同一台发动机的多组活塞连杆需要控制重量差在极小范围内,避免运转过程中出现不平衡振动,影响整机运转平稳性。

  从结构细节来看,活塞内部的加强筋设计能够提升活塞顶部的承载能力,承受做功行程的高压燃气冲击,避免活塞顶部变形开裂;连杆大端的定位结构采用止口定位或者定位套定位,保证装配后大端孔的圆度,避免轴瓦偏磨。整个组件的润滑路径设计也需要重点考虑,连杆杆身内部的油道能够将曲轴轴颈处的压力机油输送到小端衬套位置,为活塞销提供持续润滑,避免干摩擦造成的早期磨损。
