工业设备用十字滑台行程传动机构

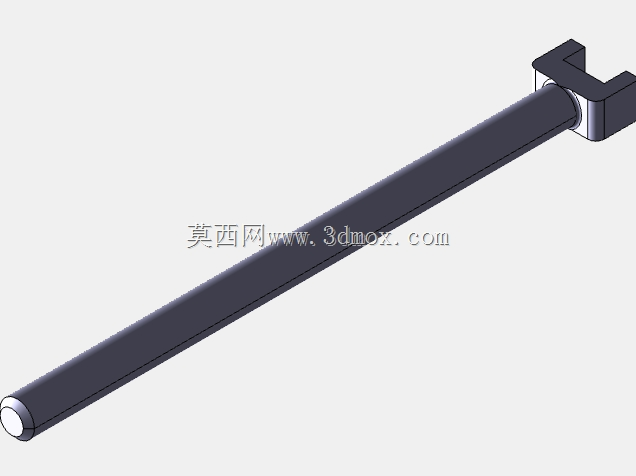

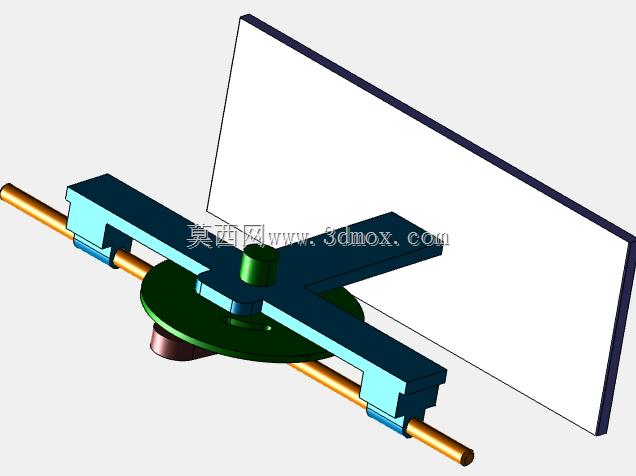

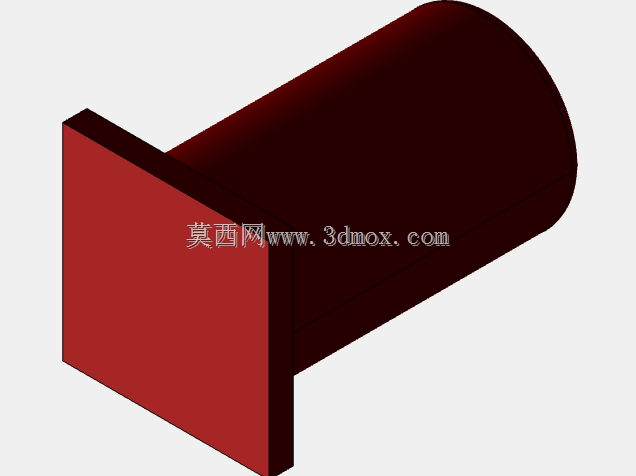

　　这套行程传动机构的核心应用场景覆盖工业管路阀门开度调节、自动化生产线工位往复送料、轻工机械行程换向控制等多个领域，在减压阀配套的行程控制单元中，它承担着将凸轮的回转运动转化为阀杆直线往复位移的核心作用，直接决定阀门开度调节的精度与行程控制的稳定性。从实际功能来看，整套机构通过底部凸轮盘的连续回转，带动十字形滑架沿两根平行导向光轴做直线往复运动，滑架中部的连接凸台可直接对接执行端部件，实现预设行程范围内的规律运动传递，运动过程中无额外空行程，传动响应滞后量控制在极小范围内，能够满足高频次往复运动的使用需求。

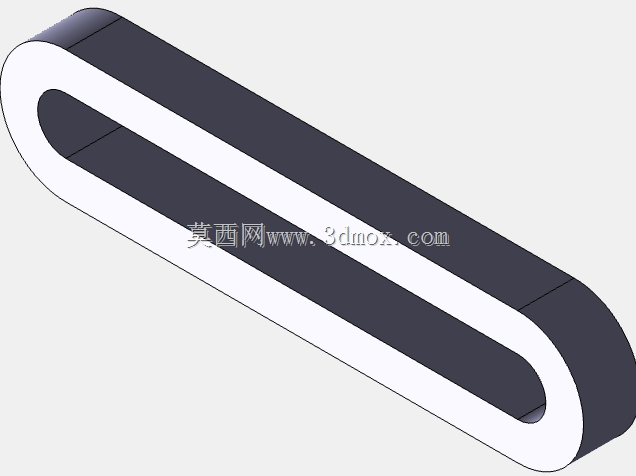

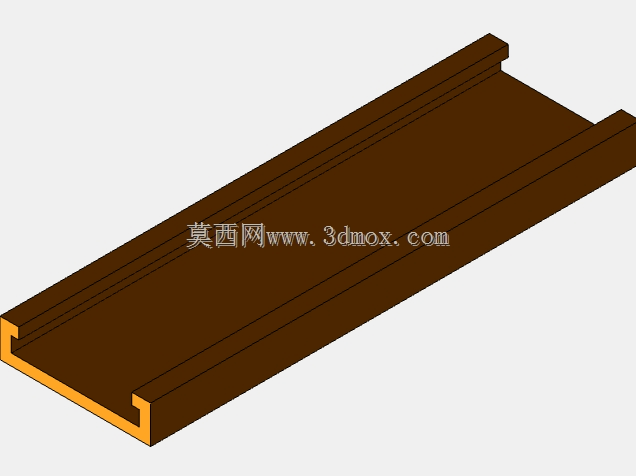

　　设计阶段优先考虑了传动环节的磨损补偿问题，滑架与导向光轴配合的位置采用了分体式滑块嵌装结构，后期维护时可单独更换耐磨滑块，无需整体更换滑架主体，大幅降低设备运维成本；底部凸轮盘与驱动轴的连接采用扁位定位结构，避免长期回转过程中出现键连接松动导致的传动相位偏移，保证行程位置的重复定位精度。从安装边界来看，两根平行导向光轴的中心距为固定设计值，安装时需保证光轴的平行度公差在0.02mm/m范围内，否则会出现滑架运动卡滞、磨损加剧的问题；凸轮盘的安装基面需与导向光轴轴线保持垂直，垂直度公差不大于0.03mm，避免滑架运动过程中出现侧向附加载荷。

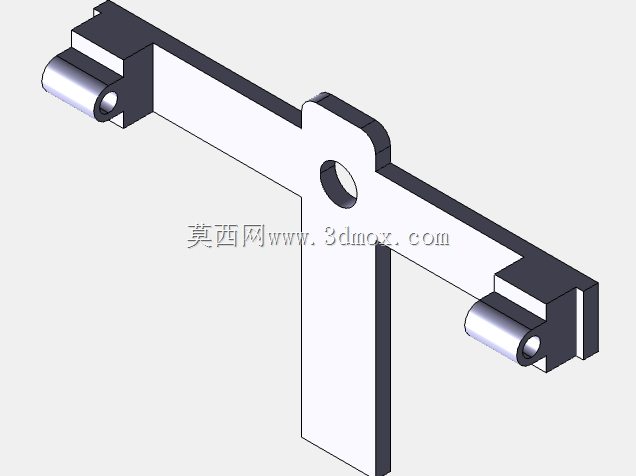

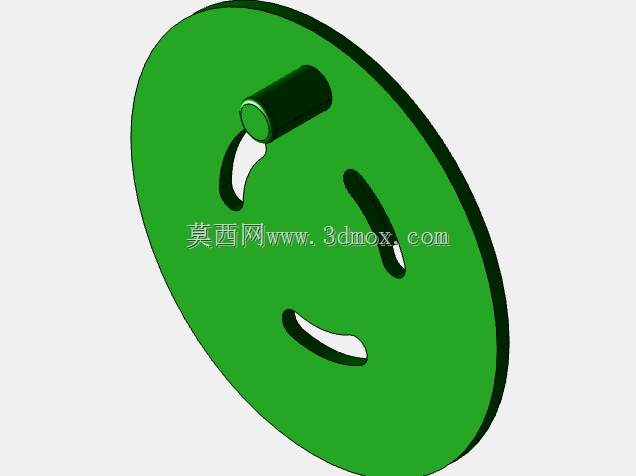

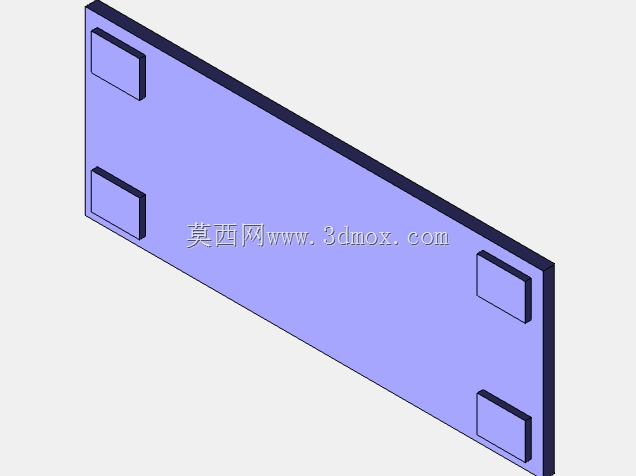

　　整套机构的横向运动行程由凸轮盘的偏心距决定，可根据实际使用需求更换不同偏心距的凸轮盘来调整行程范围，无需改动其余安装结构，具备较强的适配性。滑架主体采用对称式十字结构设计，两个方向的受力均匀分布，运动过程中不会出现偏载力矩，配合导向光轴的线性支撑，运动全程的阻力波动极小，即使在长期连续运行工况下，也能保持稳定的传动效率。在实际选型适配时，需要根据执行端的负载大小确认导向光轴的直径与滑架的材质强度，若用于大负载的阀门调节场景，可更换直径更大的导向光轴与高强度合金材质的滑架，同时在凸轮盘与滑架的接触位置增设耐磨衬垫，降低接触应力带来的磨损。机构的安装基面预留了标准的螺纹安装孔位，可直接固定在设备的安装平板上，无需额外加工过渡连接支架，减少装配环节的累积误差。运动传递过程中，凸轮盘的回转运动全程与滑架下表面保持贴合，依靠凸轮轮廓的曲线变化驱动滑架做往复直线运动，无需额外的回程弹簧等部件，结构更加紧凑，也避免了弹簧疲劳失效带来的行程误差。针对有防尘需求的使用场景，可在导向光轴外侧加装伸缩式防尘罩，避免粉尘、金属碎屑进入滑块配合面导致的磨损加剧，延长机构的整体使用寿命。

　　在装配调试环节，需要先将两根导向光轴平行固定在安装座上，再将滑架套装在光轴上，手动推动滑架确认全程无卡滞后，再安装凸轮盘并调整驱动轴的轴向位置，保证凸轮盘与滑架接触位置对中，最后手动盘车确认滑架的全行程运动顺畅，无卡滞、无异常摩擦声响后，再连接驱动源进行空载试运转。这套机构的结构设计没有冗余部件，所有零件均承担明确的传动或支撑功能，整体占用安装空间小，能够适配各类安装空间受限的设备内部布局，在阀门行程控制、小型自动化设备送料、检测设备工位切换等场景下都能稳定发挥作用。
