汽车传动系统连接支架结构设计

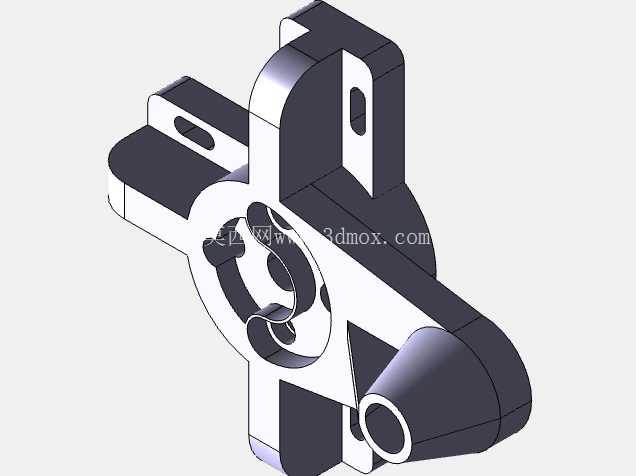

　　该零件属于机械传动系统中的连接支撑类构件，在汽车动力传输路径、小型工业设备动力输出单元中承担核心的定位与载荷传递作用，日常工况下需要同时承受径向扭矩、轴向拉扯力以及设备运行产生的高频振动，因此结构设计阶段需要优先考虑应力分布的均匀性，避免局部应力集中导致的疲劳断裂问题。从实际安装场景来看，该零件一端通过中心带孔的圆形法兰面与动力输出端的轴系部件配合，法兰面上预留的多个弧形槽与圆孔，分别用于安装定位销与紧固螺栓，弧形槽的设计可以在装配阶段提供小范围的角度调整余量，抵消轴系加工与装配过程中产生的同轴度误差，降低装配难度的同时，也能减少运行过程中因同轴度偏差带来的附加载荷。

　　零件侧面延伸出的两个带长圆孔的支耳，用于将整个构件固定在设备的基体安装面上，长圆孔的结构设计可以适配不同安装孔距的基体，同时允许安装时沿孔长方向调整位置，补偿基体加工的尺寸公差，避免出现螺栓无法穿入的装配问题。零件下部延伸出的圆筒状轴套结构，内部为光滑通孔，用于穿装连接销轴或者配套的传动轴，轴套外壁与主体连接位置做了大圆角过渡处理，该位置是载荷传递的关键节点，大圆角可以有效分散应力，避免直角连接带来的应力集中问题，提升零件的抗疲劳寿命。从设计思路层面来看，整个零件采用基于特征的参数化建模逻辑构建，所有安装孔位、配合面的尺寸都可以通过参数调整快速修改，适配不同功率等级、不同安装空间的动力传输场景。

　　建模过程中优先完成基准面与基准轴的搭建，以中心法兰的轴线为核心基准，依次拉伸生成主体轮廓、支耳结构与下部轴套，之后通过切除命令生成各个安装孔、减重槽，最后对所有锐边进行圆角处理，还原实际机加工零件的工艺特征。零件的外形轮廓充分考虑了安装边界的限制，整体外伸的支耳长度控制在合理范围内，避免与周边的管线、其他传动部件产生运动干涉，同时在非配合面位置设置了多处三角形加强筋结构，在不显著增加零件整体重量的前提下，大幅提升结构的刚性，减少运行过程中的形变。

　　在实际应用中，这类零件常见于小型内燃发动机的附件传动机构、新能源汽车的辅助动力单元连接部位，以及工业自动化设备的动力传输模组中，不同应用场景下可以根据载荷大小调整零件的壁厚、安装孔的直径与分布位置，基础结构的通用性较强。建模过程中对所有配合面的尺寸公差都做了对应预留，法兰配合面、轴套内孔的尺寸按照基孔制配合要求设置，满足实际加工后与标准件、外购件的装配需求，不需要二次修改尺寸即可直接用于工程图导出与加工生产。零件表面的减重槽设计除了降低自身重量外，还可以在设备运行过程中容纳少量润滑脂，减少配合面之间的磨损，同时槽体结构也能提升零件的散热效率，避免长时间运行下热量堆积导致的材料性能下降。从安装流程来看，装配时需要先将中心法兰与动力输出端贴合，穿入定位销完成初步定位，之后调整支耳位置对准基体安装孔，拧入紧固螺栓但不做最终锁紧，待下部轴套与对应传动部件完成销轴连接后，再按照对角顺序依次拧紧所有螺栓，保证各个连接面受力均匀，避免出现偏载导致的零件变形或者螺栓断裂问题。
