CATIA V5环境设计的钣金组件练习结构

这套钣金组件的设计完全围绕工业现场的实际安装防护需求展开，日常多作为小型工控模块、嵌入式控制单元的外围承载护罩使用，在低压配电柜体侧边、小型自动化设备的控制单元安装位、桌面型检测仪器的内部框架防护场景中十分常见，核心作用是为内部的电路板、小型传感模块、接线端子排提供刚性支撑，同时隔绝外部的粉尘、轻微磕碰与接线误触风险，避免内部精密元器件受外力损坏或者积灰影响运行稳定性。

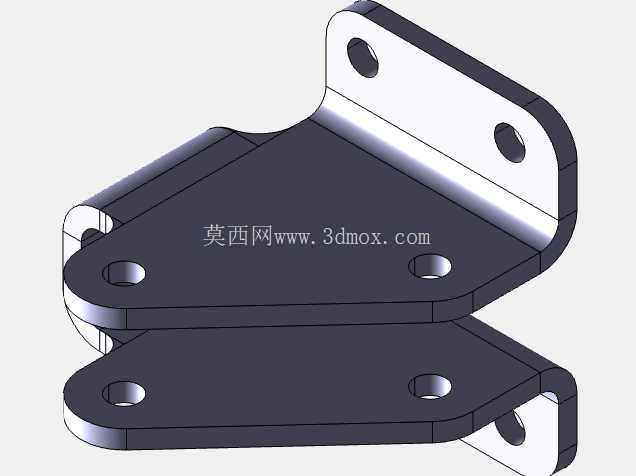

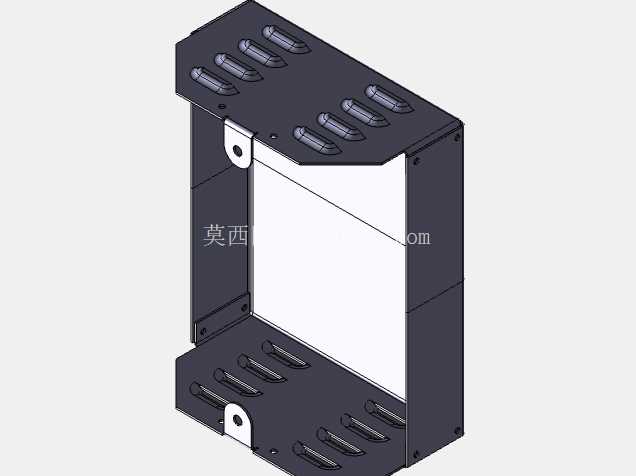

从结构设计逻辑来看，整个组件采用对称式的U型框架布局，上下两块带加强压槽的安装板通过两侧的竖板折弯拼接成型，没有额外的焊接工序，所有连接位都通过钣金折弯的自定位结构搭配侧边的安装孔实现锁固，既减少了加工环节的工序数量，也能保证装配后的整体形位公差可控。上下安装板上的长条型压槽是经过反复调整的加强结构，在1.2mm厚度的冷轧钢板基材上，通过冲压成型的半凸槽结构，能让平板的抗弯折刚度提升40%以上，完全可以承载3kg以内的内置模块重量，不会出现长期使用后的中部下挠变形问题。板端的带孔翻边结构是安装铰接件的预留位，方便后期加装可开合的侧盖或者走线挡片，适配不同场景下的维护需求，不需要二次打孔加工。

设计过程中严格遵循钣金加工的工艺准则，所有折弯内角都匹配板材厚度设置了对应的折弯半径，避免折弯处出现应力集中导致的开裂问题；所有法兰边的预留宽度都符合常规折弯设备的加工下限，不会出现折弯时模具干涉的情况。展开模型的排版完全匹配常规板材的开料尺寸，所有孔位都预留了足够的折弯避空位，不会因为折弯拉伸导致孔位变形失圆。安装边界方面，整个组件的外围轮廓尺寸控制在180mm*120mm*80mm的范围内，所有侧边的安装孔都采用中心对称布局，既可以通过侧边孔固定在设备的安装立柱上，也可以通过上下板的孔位实现叠装固定，适配不同的安装空间需求。组件内侧的净空尺寸预留了2mm的安装余量，方便内置模块的快速装入，不会出现尺寸干涉导致的装配卡滞问题。

在细节处理上，所有板件的边缘都设计了0.5mm的压毛边折弯结构，避免安装维护时割伤操作人员；所有外露的孔位都做了去毛刺处理的工艺预留，不会出现锐边。上下板的压槽位置特意避开了内置模块的安装固定位，不会和内部的螺丝柱、元器件凸起产生干涉。两侧竖板的拼接位采用插片式定位结构，装配时不需要额外的治具定位，就能快速对齐所有安装孔，大幅提升装配效率。整个结构没有复杂的曲面特征，所有特征都可以通过常规的冲压、折弯工序完成加工，不需要特殊的成型模具，加工成本可控，适合小批量的定制化生产场景，也能作为钣金设计初学者掌握折弯、法兰、展开工艺的典型练习案例，帮助设计者快速理解钣金从三维建模到加工落地的全流程工艺要点，避免设计出无法加工或者装配难度过高的结构。
