带夹装基座单耳铰接连接构件

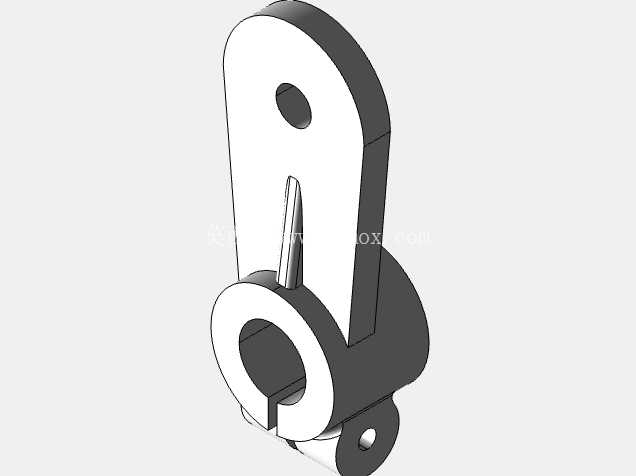

　　这类带夹装基座的单耳铰接构件，常应用在轻工输送线、小型工装夹具的可调支撑链路里，也会出现在非标自动化设备的连杆传动末端，作为活动端的连接载体实现角度微调与载荷传递。从结构功能来看，下部的开口环形夹装结构是核心安装定位部位，开口处预留的锁紧间隙可以适配对应直径的圆轴类安装基准，侧面的小凸台带孔位是锁紧螺钉的安装位，拧紧后可以让环形基座抱紧安装轴，既可以沿轴的轴向调整安装位置，也可以绕轴调整周向角度，调整到位后锁紧即可固定姿态，这种安装方式不需要在基准轴上额外加工键槽或者定位孔，对现场改造类的设备适配性很强，能大幅降低安装基准的加工成本。

　　上部的单耳板是铰接功能的承载部位，板身的通孔是铰接销轴的安装位，孔的轴线与下部环形基座的轴线呈空间垂直布局，这种布局可以让连接的连杆件在垂直于安装轴的平面内完成摆动动作，耳板与环形基座之间的过渡区域做了加厚处理，是因为铰接部位承受的交变载荷会在过渡位置产生应力集中，加厚的实体结构可以分散应力，避免长期往复摆动下出现结构开裂。耳板内侧伸出的细柱结构是限位导向件，当配套的铰接件摆动到极限位置时，细柱会抵住配套件的限位面，防止摆动超程造成结构碰撞或者传动失效，不需要额外加装外置限位块，集成化的设计能减少装配零件数量，降低整体结构的复杂度。

　　从设计思路层面，建模时首先要确定下部环形基座的内孔直径，这个尺寸直接决定了可适配的安装轴规格，开口的宽度要根据锁紧所需的变形量计算，既要保证拧紧螺钉时环形结构有足够的变形量抱紧轴，又不能让开口过大导致环形结构的刚性不足，通常开口宽度取内孔直径的十分之一到八分之一之间。上部耳板的厚度要根据所承受的最大铰接载荷计算，销轴孔的直径要匹配标准销轴的尺寸，孔与耳板边缘的距离要满足材料的剪切强度要求，避免受拉时耳板从孔位处撕裂。过渡区域的圆角要做足够大的处理，不能留直角棱边，直角位置的应力集中系数会是圆角区域的3到5倍，长期受交变载荷很容易出现疲劳裂纹。

　　安装边界方面，这类构件的整体外轮廓要考虑摆动时的运动包络，耳板摆动时不能和下部的安装轴或者周边的固定结构产生干涉，夹装基座的外圆直径不能过大，否则会挤占相邻构件的安装空间，侧面锁紧凸台的突出长度要控制在合理范围，既要保证螺钉有足够的啮合长度，又不能因为凸台过长导致安装时和周边结构碰撞。实际应用中，这类构件常用来连接可调挡料板、气动推杆的末端、传感器安装支架等需要调整角度和位置的部件，相比焊接式的固定支座，这种夹装铰接一体的构件调整灵活，拆装方便，不需要破坏原有设备的轴类基准，在设备改造、工装迭代的场景里适用性很强。建模过程中要注意各部位的拔模角度处理，如果是采用铸造工艺生产毛坯，所有非加工面都要预留符合工艺要求的拔模斜度，加工面要预留足够的加工余量，销轴孔和夹装内孔的配合面要标注对应的公差等级，保证装配时的配合精度满足使用要求，锁紧螺钉的孔位要和开口位置对正，保证锁紧时的夹紧力均匀作用在环形基座上，避免单侧受力导致基座变形影响抱紧效果。
