双孔连接片机械装配结构设计

在汽车底盘副车架与稳定杆的连接工位、通用机械传动系的连杆铰接场景中，这类双孔长圆形连接构件是承担载荷传递、保证部件相对运动精度的核心基础件。从实际工况来看，该构件的两个通孔分别对应不同的铰接副，一端多与固定端支架通过销轴形成固定铰接点，另一端则与运动端连杆配合，在设备运行过程中承受交变拉压载荷与小幅扭转力矩，因此结构设计阶段需要重点考量孔位同轴度、端面平面度以及孔壁与销轴的配合间隙。

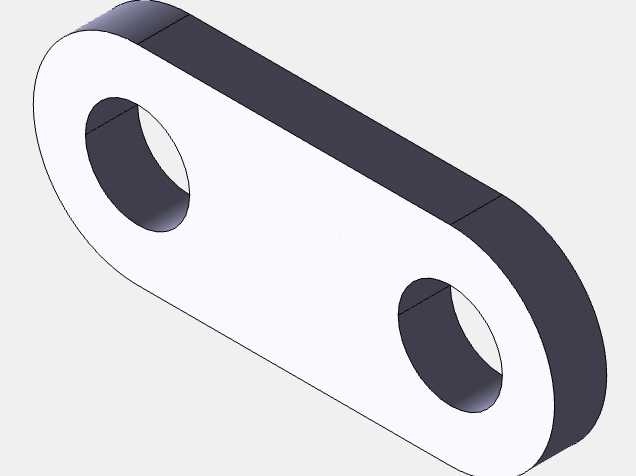

设计过程中首先要明确安装边界条件：构件整体为长圆形扁平结构，两端半圆孔的中心距是核心安装尺寸，直接决定了铰接点的相对位置精度，若中心距偏差超过0.1mm，装配后会出现连杆卡滞、运动干涉的问题；构件的厚度需要匹配对应销轴的有效配合长度，过薄会导致接触应力集中加速孔壁磨损，过厚则会挤占相邻部件的安装空间，甚至与周边运动件发生剐蹭。两个通孔的直径公差需要根据配合等级选定，与固定销轴配合的孔多采用H7公差带，保证铰接无明显旷量，与运动端配合的孔可根据实际运动需求适当放宽公差，同时预留润滑脂存储的微小间隙。

从功能特性来看，该类构件的长圆形本体结构并非随意设计，平直段的宽度需要根据最大拉应力计算确定，保证在额定载荷下不会发生塑性变形，两端的圆弧过渡段需要做足够的圆角处理，避免应力集中导致的疲劳断裂，这一点在汽车悬架类的应用场景中尤为重要，交变载荷下的应力集中会大幅缩短构件的使用寿命。装配设计环节需要重点验证配合约束的合理性：重合约束保证构件端面与安装支架端面的贴合度，避免装配后出现偏载；接触约束需要模拟销轴与孔壁的实际接触状态，提前排查是否存在过盈装配导致的装配应力过大问题；偏移约束则用来核对构件与周边部件的安全间隙，保证全行程运动中不会发生碰撞。

在三维装配设计过程中，需要将该构件放入对应的组件装配体中进行干涉检查，不仅要验证静态装配下的零件间隙，还要模拟机构的全运动行程，排查动态干涉问题。同时需要拆解构件的零件层级，明确本体、衬套、销轴等关联零件的装配顺序，为后续的加工工艺编制、装配作业指导书编写提供准确的三维依据。这类看似简单的平板类连接构件，实际在整套机械系统中起到的作用不可替代，任何一个尺寸的偏差、形位公差的超差，都可能导致整套机构运行卡滞、异响，甚至出现部件断裂引发的安全事故，因此在设计阶段就需要结合实际应用场景的载荷谱、安装空间、维护需求进行多轮校核，不能仅按照理论尺寸进行粗放建模。

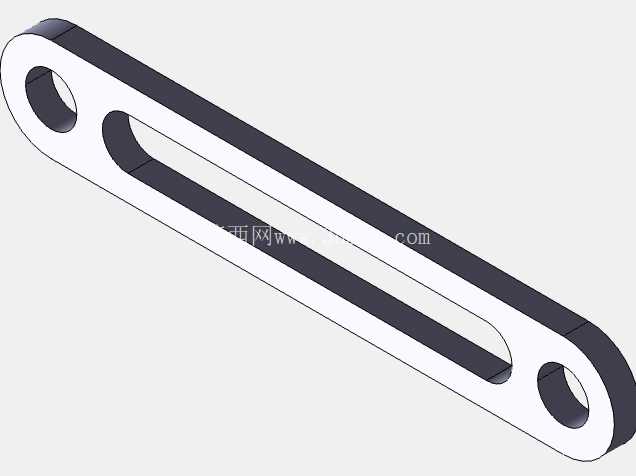

针对不同的应用场景，该构件的细节设计也会有相应调整：用于静态固定连接的场景下，孔位可设计为光孔直接与螺栓配合，本体可适当减重开孔；用于动态铰接的场景下，孔内需要设计衬套安装位，本体表面需要做强化处理提升耐磨性，同时要考虑润滑通道的布置，保证铰接副的长期稳定运行。在装配设计的表达上，需要清晰呈现各配合面的约束关系，爆炸视图要明确各零件的装配方向，剖面视图要展示孔位与销轴的配合深度，为后续的生产制造、装配调试提供准确的三维模型支撑，避免二维图纸表达不清导致的加工、装配失误。
